passend für / suitable for:
Alle HONDA Modelle, die eine 5-Loch Befestigung des Tankverschlusses aufweisen
For all HONDA models that have a 5-hole fastening of the tank lid
Artikel Nr.: / Item-no.:
506013-5
INHALT
CONTENT
1x Montageset mit Tankring
2x Abdeckung Magnetdome
1x Linsenschraube M4x40
1x Linsenschraube M4x35
2x Senkkopfschraube M4x40
2x Senkkopfschraube M4x35
3x Distanz Ø7,5 x Ø4,5 x 5,5mm
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
Set
WICHTIG
IMPORTANT
Wenn Sie sich nicht sicher sind,wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle
zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende Anzugs-
moment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente beachten! Nach der
Montage alle Verschraubungen auf festen Sitz kontrollieren!
If you are not sure how to execute a determined action, you should ask your local distributor to do it. First, tighten all screws only loose-
ly. After mounting all parts, the screws should be tightened to the torque specified. This guarantees, that the product is mounted without
tension. Observe the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
TANKRING CHECK
MAßE / DIMENSIONS
ø
a
4
81,5
81,5 60,8

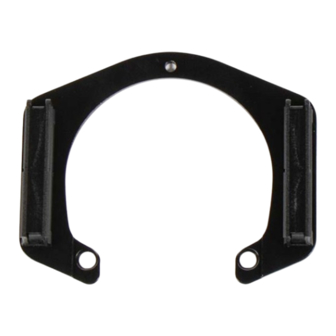

TANKRING KIT
1x Mounting set with tank ring
2x Cover magnetic dome
1x Filister head screw M4x40
1x Filister head screw M4x35
2x Countersunk screw M4x40
2x Countersunk screw M4x35
3x Spacer Ø7,5 x Ø4,5 x 5,5mm
Verlängerung/extension
b
c
Ratsche/Ratchet
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker Lock it TANKRING KIT
Summary of Contents for hepco & becker Lock it TANKRING KIT
- Page 1 TANKRING KIT passend für / suitable for: Alle HONDA Modelle, die eine 5-Loch Befestigung des Tankverschlusses aufweisen For all HONDA models that have a 5-hole fastening of the tank lid Artikel Nr.: / Item-no.: 506013-5 INHALT CONTENT 1x Montageset mit Tankring 1x Mounting set with tank ring 2x Abdeckung Magnetdome 2x Cover magnetic dome...
- Page 2 MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Je nach Modell und Gewindetiefe müssen entweder Schrauben M4x35 oder M4x40 verwendet werden. Depending on model and thread depth you have to use the screws M4x40 or M4x35. Linsenschraube M4x40 oder Linsenschraube M4x35 Distanz Ø7,5 x Ø4,5 x 5,5mm Filister head screw M4x40 or Filister head screw M4x35 Spacer Ø7,5 x Ø4,5 x 5,5mm...
