hepco & becker LOCK-IT 506012-5 Manual

passend für / suitable for:
Alle MOTO GUZZI Modelle, die eine 5-Loch Befestigung des Tankverschlusses aufweisen
For all MOTO GUZZI models that have a 5-hole fastening of the tank lid
Artikel Nr.: / Item-no.:
506012-5
INHALT

CONTENT

1x Montageset mit Tankring
2x Abdeckung Magnetdome
3x Senkkopfschraube M4x20
3x Distanz mit Konus ø8 x ø4,2 x 4mm
BENÖTIGTE WERKZEUGE

TOOLS REQUIRED

Set
WICHTIG

IMPORTANT

Wenn Sie sich nicht sicher sind,wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle
zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende Anzugs-
moment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente beachten! Nach der
Montage alle Verschraubungen auf festen Sitz kontrollieren!
If you are not sure how to execute a determined action, you should ask your local distributor to do it. First, tighten all screws only loose-
ly. After mounting all parts, the screws should be tightened to the torque specified. This guarantees, that the product is mounted without
tension. Observe the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!

TANKRING CHECK

MAßE / DIMENSIONS
ø a
4 79,0 79,0 49,0

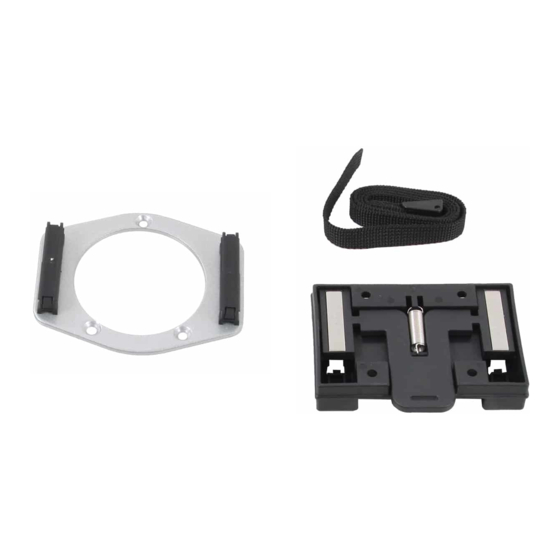

TANKRING KIT

1x Mounting set with tank ring
2x Cover magnetic dome
3x Countersunk screw M4x20
3x Spacer with cone ø8 x ø4,2 x 4mm
Verlängerung/extension
b c
Ratsche/Ratchet
1
