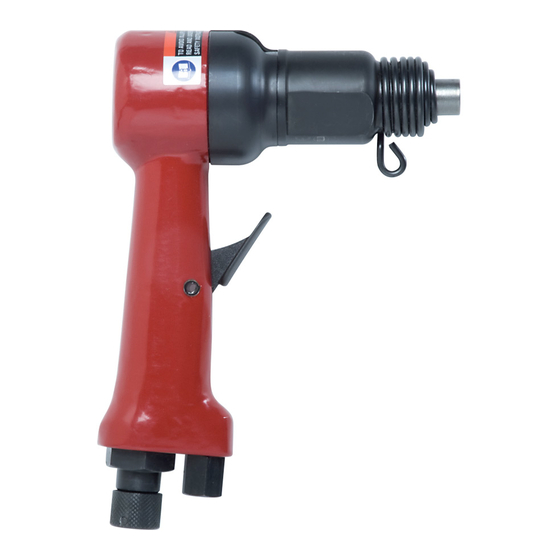

Riveting Hammer
User manual, EC-declaration included
CP4444-1
WARNING - ATTENTION - WARNUNG - ATENCIÓN - ATTENZIONE - VARNING - VAROVÁNÍ
TO REDUCE THE RISK OF INJURY, BEFORE USING OR SERVICING TOOL, READ AND UNDERSTAND THE
EN
FOLLOWING INFORMATION AS WELL AS SEPARATELY PROVIDED SAFETY INSTRUCTIONS (ITEM
NUMBER: P144198)
AFIN DE LIMITER LES RISQUES DE BLESSURES, AVANT D'UTILISER OU DE RÉPARER L'OUTIL, LISEZ
FR
ET ASSIMILEZ LES INFORMATIONS SUIVANTES AINSI QUE LES INSTRUCTIONS DE SÉCURITÉ FOURNIES
SÉPARÉMENT (CODE D'ARTICLE : P144198)
ZUR VERRINGERUNG DES VERLETZUNGSRISIKOS SIND VOR DER INBETRIEBNAHME ODER WARTUNG
DE
DES WERKZEUGS FOLGENDE INFORMATIONEN SOWIE DIE GETRENNT BEILIEGENDEN
SICHERHEITSANWEISUNGEN (ARTIKELNR. P144198) SORGFÄLTIG ZU LESEN
PARA REDUCIR EL RIESGO DE LESIONES, ANTES DE UTILIZAR O REVISAR LA HERRAMIENTA, LEA
ES
DETENIDAMENTE LA SIGUIENTE INFORMACIÓN Y LAS INSTRUCCIONES DE SEGURIDAD
PROPORCIONADAS POR SEPARADO (NÚMERO DE COMPONENTE: P144198)
PER RIDURRE IL RISCHIO DI LESIONI, PRIMA DI UTILIZZARE O RIPARARE L'UTENSILE, LEGGERE
IT
ATTENTAMENTE LE INFORMAZIONI RIPORTATE DI SEGUITO OLTRE ALLE ISTRUZIONI DI SICUREZZA
FORNITE SEPARATAMENTE (N. ARTICOLO: P144198)
FÖR ATT MINSKA RISKEN FÖR SKADOR MÅSTE DU INNAN DU ANVÄNDER UTRUSTNINGEN ELLER
SV
UTFÖR SERVICE PÅ DEN LÄSA OCH VARA INFÖRSTÅDD MED FÖLJANDE INFORMATION SAMT DE
SÄKERHETSANVISNINGAR SOM TILLHANDAHÅLLS SEPARAT (ARTIKELNUMMER: P144198)
ABY NEDOŠLO K POŠKOZENÍ NEBO ÚRAZU, PEČLIVĚ SI PŘED POUŽITÍM NEBO OPRAVOU NÁSTROJE
CS
PROSTUDUJTE NÁSLEDUJÍCÍ INFORMACE A TAKÉ SAMOSTATNĚ DODÁVANÉ BEZPEČNOSTNÍ POKYNY
(DOKUMENT Č. P144198)
