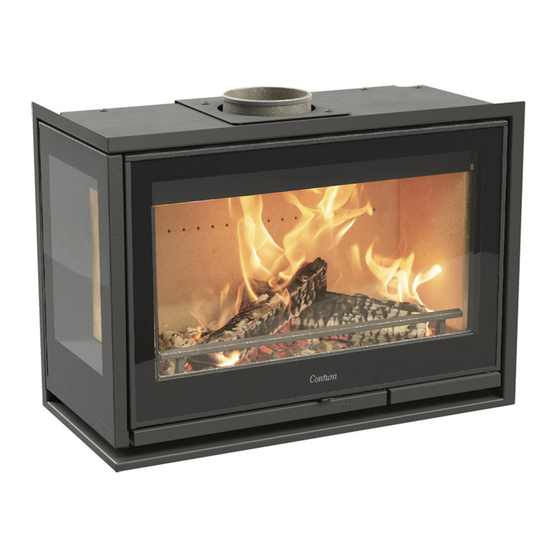

Nibe Contura Ci8 Manual
Hide thumbs Also See for Contura Ci8:

Advertisement

Quick Links

Ci8
Ci8 Left
Ci8 Right
Ci8G
Ci8G Left
Ci8G Right
contura.eu

Advertisement

loading
Need help?

Need help?

Do you have a question about the Contura Ci8 and is the answer not in the manual?

Questions and answers

Summary of Contents for Nibe Contura Ci8

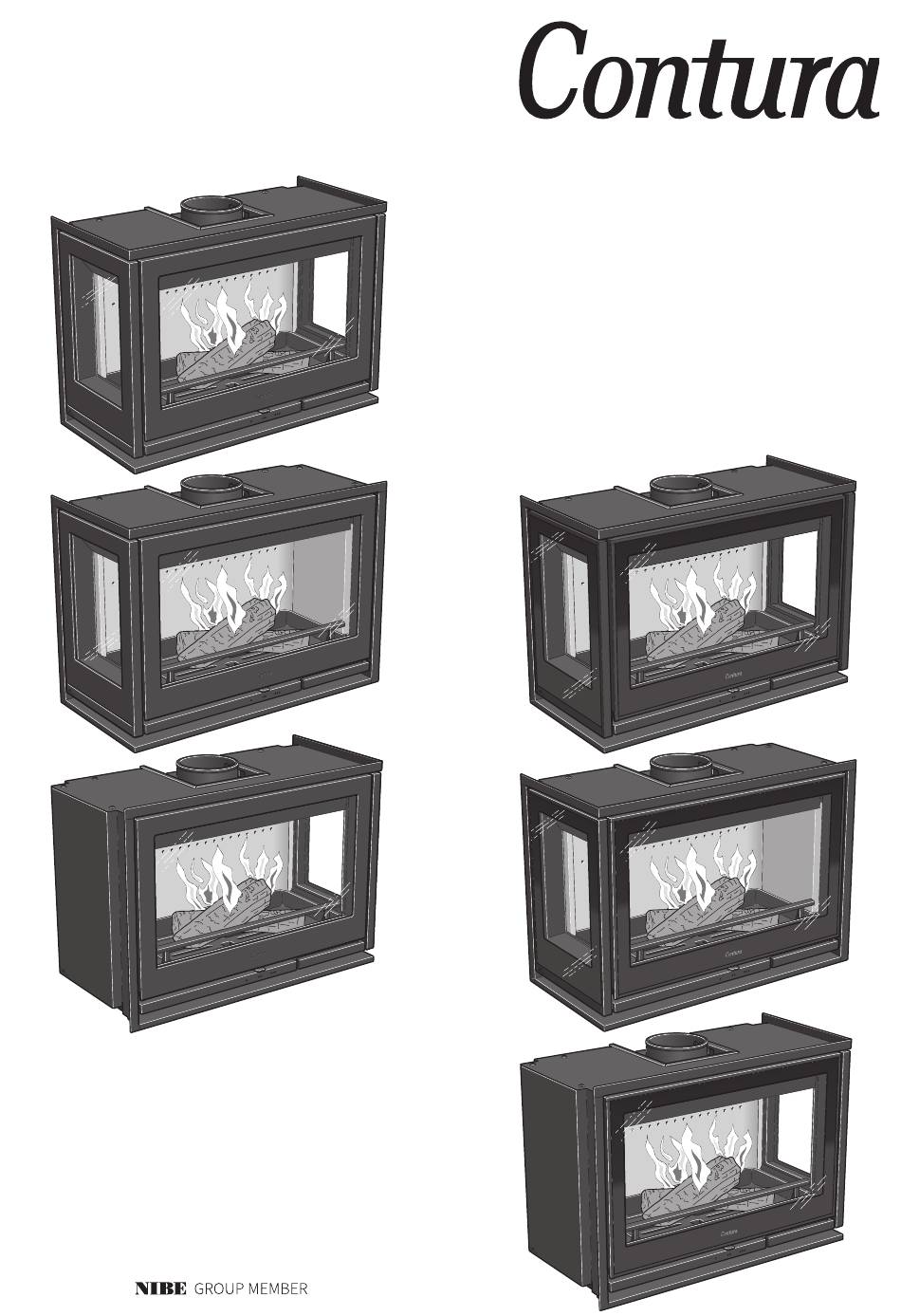

  • Page 1 Ci8 Left Ci8 Right Ci8G Ci8G Left Ci8G Right contura.eu...
  • Page 2 Einzelheiten Fakta Fakta Inbyggnadsexempel Installationsbeispiele Innbyggingseksempel Måttskiss Maßskizze Målskisse Prestandadeklaration Leistungsdeklaration Ytelseserklæring Montering Montage Montering Données Techniques Facts Fakta Exemple d’encastrement Recess example Indbygningseksempel Schéma dimensionnel Dimensions diagram Målskitser Déclaration des performance Declaration of performance Præstationserklæring Montage Assembly Montering Tiedot Dati Tecnici Gegevens Asennusesimerkki...
  • Page 3 Dati Tecnici 5-9 kW 530 mm 735 mm 365 mm 100 kg Montaggio da parte di Supporto strutturale Potenza nominale 7 kW Livello di efficienza 77 % personale specializzato Assicurarsi che la pavimentazione sulla quale Temperatura dei fumi nel poggerà la stufa abbia una portata di carico Questo manuale contiene le istruzioni per il raccordo con potenza nominale 324°C sufficiente a sostenere il peso della stufa e...
  • Page 4 Rivestimento dell'inserto Sigillatura Per montare il rivestimento dell'inserto, tutte le pareti limitrofe non classificate come ignifughe o che per altri motivi sono considerate non Il rivestimento non può arrivare fino al soffitto, lasciare uno spazio libero idonee a sostenere un carico termico elevato, vanno protette con materiale di almeno 20 mm tra il rivestimento e il soffitto.
  • Page 5 Esempio di rivestimento Le dimensioni indicate sono le dimensioni minime consentite, se Parete in materiale infiammabile non diversamente indicato. Parete arieggiata, costituita da almeno un pannello in silicato di calcio da 40 mm e uno spazio libero. Il pannello deve avere uno spazio libero di 20 mm contro la parete combustibile, lo spazio libero deve avere un flusso d'aria alle estremità...
  • Page 6 Esempio di rivestimento Sigillatura Avtätning Area esterna min 200 cm Area ut min. 200 cm Area ut min. 200 cm Area esterna min 200 cm 20 mm spazio libero 20 mm Luftspalt 20 mm spazio libero 20 mm Luftspalt Area in min. 300 cm Area in min.
  • Page 7: Disegni Dimensionali

    Disegni dimensionali La distanza minima dallo sportello dell’inserto alle parti infiammabili dell'edificio oppure gli arredi deve essere 1,4 metro. Ø150 Ø150 Bocchetta di presa Bocchetta di presa d’aria esterna Ø65 d’aria esterna Ø65...
  • Page 8 Caminetto alimentato a legna Nome commerciale Contura i8 / i8G Uso previsto Riscaldamento per abitazioni private Combustibile Legna PRODUTTORE Nome NIBE AB / Contura Indirizzo Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Svezia VERIFICA Conforme a AVCP Sistema 3 Standard europei EN 13229:2001/A2:2004/AC:2007 Ente notificato Rein-Ruhr Feuerstätten Prüfstelle, NB 1625.
  • Page 9: Montage

    Montering Montage Før montering Om insatsen behöver läggas ned för att Wenn der Einsatz in liegender Position Hvis innsatsen må legges ned for å förflyttas bör lösa delar demonteras. versetzt werden muss, sind lose flyttes, bør løse deler demonteres. Demontering av eldstadsbeklädnad beskrivs i Komponenten zu demontieren.
  • Page 10 Ci8 Left / Right Handle with care!
  • Page 11: Handle With Care

    Handle with care!
  • Page 12 Handle with care!
  • Page 13 Handle with care!
  • Page 14 For installation in the UK and in smoke control areas Mandatory for smoke control areas Contura i8, 7 kW woodburning stoves has been recommended as The permanent stop must be installed if the appliance is to be suitable for use in smoke control areas. This when burning wood used in a smoke control area, this stop must not be removed in logs and operated in accordance with these instructions and when smoke control areas, otherwise an offence will be committed if...
  • Page 17 Installation i befi ntlig öppen eldstad Installation i eksisterende åbent ildsted Insatsen kan installeras som spiskassett i befintlig godkänd Indsatsen kan installeres som pejseindsats i et eksisterende öppen eldstad. Runt om insatsen skall det vara minst 10 mm godkendt åbent ildsted. Rundt om indsatsen skal der være luftspalt, detta pga.
  • Page 18 Anslutningsstos bakåt Anslutningsstos nedåt Används då utrymme finns bakåt. Används då utrymme inte finns bakåt. Anschlussstutzen nach hinten Anschlussstutzen nach unten Falls nach hinten ausreichend Platz vorhanden ist. Falls nach hinten nicht ausreichend Platz vorhanden ist. Tilkoblingsstuss bak Tilkoblingsstuss nedover Brukes når det ikke er plass bak.
  • Page 19 Anslutning till befi ntlig murad skorsten Tilslutning til eksisterende muret skorsten För enklast montage rekomenderas att använda flexibel slang Det anbefales at benytte en fleksibel slange for den letteste (säljs som tillbehör). Fäst stosen i slangen. Anslut och täta mellan montering (sælges som tilbehør).
  • Page 23 Ø 6 mm...
  • Page 25 3 m m Ci8 Left / Right...
  • Page 28 Ci8 Left / Right...
  • Page 29 Återmontera de invändiga delarna i Monter de indvendige dele igen i omvendt omvänd ordning. rækkefølge. Bauen Sie die restlichen Komponenten in Asenna sisäosat päinvastaisessa umgekehrter Reihenfolge wieder ein. järjestyksessä. Sett de innvendige delene tilbake på plass Rimontare i componenti interni i motsatt rekkefølge.
  • Page 32 811433 IAV SE-EX Ci8-1 NIBE AB · Box 134 · 285 23 Markaryd · Sweden 2020-08-31 contura.eu...
