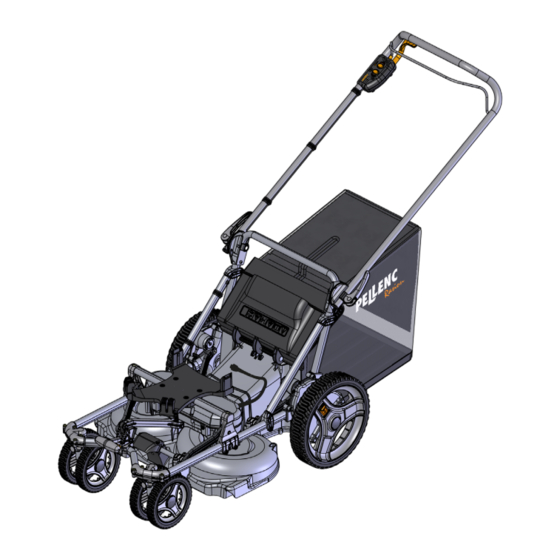

- Page 1 Rasion Easy GUIDE DE L’UTILISATEUR USER GUIDE BETRIEBSANLEITUNG GUÍA DEL USUARIO GUIDA DELL’UTILIZZATORE GUIA DO UTILIZADOR GEBRUIKERSHANDLEIDING 59_132416_A - 02/2017...
- Page 3 Tel : +33(0)4 90 09 47 00 Fax : +33(0)4 90 09 64 09 E-mail : pellenc.sa@pellenc.com www.pellenc.com Notice originale GUIDE DE L’UTILISATEUR Rasion Easy CONTENU : • Tondeuse Rasion Easy • Bac de ramassage • Goupilles de sécurité (4) LIRE ATTENTIVEMENT LE GUIDE DE L’UTILISATEUR AVANT TOUTE UTILISATION 59_132416_A - 02/2017...
-
Page 5: Table Of Contents
GARANTIE ET SERVICE APRÈS-VENTE PELLENC S.A........ -
Page 6: Introduction
Se reporter à la rubrique «SIGNAUX DE SÉCURITÉ» pour le schéma de localisation des signaux de sécurité apposés sur l’outil. Aucune partie de ce manuel ne peut être reproduite sans autorisation écrite de la société PELLENC. Les illustrations présentes dans ce manuel sont données à titre indicatif et ne sont en aucun cas contractuelles. -
Page 7: Avertissements De Sécurité Généraux Pour L'outil
(herbe, herbes denses, herbes ligneuses et ronces). • La société PELLENC S.A. décline toute responsabilité en cas de dommages provoqués à la suite d’un usage impropre et différent de celui qui a été prévu. -
Page 8: Mesures De Sécurité Liées A L'usage Du Chargeur Et De La Batterie
Remplacer les éléments usés ou endommagés afin que la machine reste sûre. Utiliser uniquement des pièces de rechange et des accessoires d'origine. MESURES DE SÉCURITÉ LIÉES A L’USAGE DU CHARGEUR ET DE LA BATTERIE Se reporter à la notice de la batterie outils Pellenc. -
Page 9: Signaux De Sécurité
SIGNAUX DE SÉCURITÉ ÉQUIPEMENT DE SÉCURITÉ Equipement de protection Port Gants résistants Recommandé Chaussures de sécurité Recommandé Dispositif antibruit Recommandé Lunettes de protection Recommandé Veste ou manchettes Recommandé Pantalon de travail Recommandé SIGNAUX DE SÉCURITÉ Votre tondeuse doit être utilisée avec prudence. Dans ce but, des pictogrammes destinés à... -
Page 10: Descriptif Et Caractéristiques Techniques
DESCRIPTIF ET CARACTÉRISTIQUES TECHNIQUES 12 11... -
Page 11: Caractéristiques Techniques
7– Voyants indicateurs de vitesse de rotation des 18– Bac de ramassage lames 19– Chargeur batterie CB50xx (non fourni) 8– Leviers de réglage guidon 20– Batterie Pellenc ULIB 1100 (non fournie) 9– Volet d'éjection 21– Poignée bac de ramassage 10– Cordon alimentation batterie CARACTÉRISTIQUES TECHNIQUES RASION EASY Modèle... -
Page 12: Préparation De L'outil
PRÉPARATION DE L'OUTIL Votre tondeuse est actuellement configurée en mode transport. Le guidon (1) est replié vers l'avant et il est maintenu bloqué par la poignée de réglage de hauteur de coupe (13) et par les leviers de réglage guidon (8). Pour commencer à... -
Page 13: Installation Du Bac De Ramassage
PRÉPARATION DE L'OUTIL - Vérrouiller les 2 leviers de réglage (8) pour bloquer le guidon dans la position choisie (six positions représentées sur les noix de serrage, détail A). - Ajuster le serrage avec la molette (détail B). Pour pouvoir facilement manipuler votre tondeuse, choisissez une position de travail confortable et agréable, adaptée à... -
Page 14: Branchement De La Batterie
PRÉPARATION DE L'OUTIL BRANCHEMENT DE LA BATTERIE - Vérifier que l'interrupteur de la batterie soit éteint (position '0'). - Connecter le câble d'alimentation (10) sur la batterie (20) en prenant soin d'aligner les détrompeurs ensembles. Afin de prolonger la durée de vie du connecteur, il est conseillé de le protéger lorsqu’il est à l’état débranché. -
Page 15: Réglages Préliminaires De L'outil
RÉGLAGES PRÉLIMINAIRES DE L'OUTIL Félicitation, votre outil est maintenant prêt à l'emploi ! Il ne vous reste plus qu'à allumer la batterie et procéder aux quelques réglages préliminaires (s'ils n'ont déjà été faits) pour commencer à tondre. MISE SOUS TENSION DE LA BATTERIE - Allumer la batterie en appuyant sur le bouton - '0' Batterie éteinte... -
Page 16: Vitesse D'avancement De La Tondeuse
RÉGLAGES PRÉLIMINAIRES DE L'OUTIL VITESSE D'AVANCEMENT DE LA TONDEUSE Cette tondeuse est une tondeuse autotractée. Les moteurs entrainent les roues arrière et la tondeuse avance seule, il ne vous reste alors plus qu’à la guider. La motricité révolutionnaire dont est dotée cette tondeuse assure une aide non négligeable pour tondre sans effort des jardins en pente ou en devers. - Page 17 RÉGLAGES PRÉLIMINAIRES DE L'OUTIL a. Vitesse de rotation automatique : Le capteur de densité (15) situé à l'avant de la tondeuse permet de réguler automatiquement la vitesse de rotation des lames de coupe qui varie entre 3000 et 5000 tr/min en fonction de la densité et de la hauteur d'herbe.
- Page 18 RÉGLAGES PRÉLIMINAIRES DE L'OUTIL c. Sélection du type de vitesse de rotation : - Appuyer sur le bouton (6) pour sélectionner le type de vitesse de rotation des lames (illustration vue du poste de travail) : 1 led fixe verte : vitesse auto-régulée : 3000 à 5000 tr/min 2 led fixes : vitesse manuelle 1 : 3000 tr/min 3 led fixes : vitesse manuelle 2 : 4000 tr/min 4 led fixes : vitesse manuelle 3 : 5000 tr/min...
-
Page 19: Déplacement Et Prise En Main De L'outil
DÉPLACEMENT ET PRISE EN MAIN DE L'OUTIL Plusieurs commandes permettent à la tondeuse d'avancer, reculer, tourner ou d'activer/désactiver la rotation des lames de coupe. Ces commandes peuvent être utilisées soit indépendemment les unes des autres soit combinées entre elles. Pour les déplacements avec la tondeuse, préférer la hauteur maxi afin de préserver le carter et les lames de coupe des chocs. -
Page 20: Commandes De Tonte
DÉPLACEMENT ET PRISE EN MAIN DE L'OUTIL COMMANDES DE TONTE Commande 4 : Rotation des lames de coupe - D'une main, appuyer sur le bouton de mise en route (6) et le maintenir enfoncé. - De l'autre main, tirer la tringle (2). - Relâcher le bouton de mise en route (6). -
Page 21: Bloquer / Débloquer Les Roues Avant
DÉPLACEMENT ET PRISE EN MAIN DE L'OUTIL Commande 6 : Arrêt des lames de coupe - Relâcher la tringle (2) pour arrêter la tondeuse. ATTENTION : Dès que la tondeuse n'est plus utilisée ou dès que vous vous en éloignez pour un long moment, n'oubliez pas : - d'éteindre la batterie en basculant le bouton sur la position '0' - de débrancher la batterie et de la retirer de son support... -
Page 22: Activer / Désactiver Le Débrayage Des Roues Arrière
DÉPLACEMENT ET PRISE EN MAIN DE L'OUTIL ACTIVER / DÉSACTIVER LE DÉBRAYAGE DES ROUES ARRIÈRE Pour déplacer la tondeuse, il n'est pas forcément nécessaire que le moteur soit en route ni même que la batterie soit en service. Pour cela, vous devez désolidariser les roues arrière de l'entrainement du moteur : Activer le débrayage des roues arrière - Tirer sur le 'Bouton de verrouillage' (17) de chacune des deux roues arrière afin de les désolidariser de... -
Page 23: Frein De Travail
DÉPLACEMENT ET PRISE EN MAIN DE L'OUTIL FREIN DE TRAVAIL Pour sécuriser la tondeuse sur un terrain en pente ou en devers, pensez à activer le frein de travail. Les roues arrières seront alors freinées électroniquement pour vous aider à travailler. Activer le frein de travail - Actionner la gâchette d'avancement (3) en lui donnant une rapide impulsion pour activer le système de... -
Page 24: Conseils D'utilisation
CONSEILS D'UTILISATION Pour tondre la pelouse, il faut suivre une certaine méthode afin d’avoir un meilleur résultat et gagner en temps. Par conséquent, la tonte se fait à partir des côtés vers le centre. La tonte suit alors une forme transversale. -
Page 25: Pentes
CONSEILS D'UTILISATION PENTES - Même si elles sont de plus en plus sécurisées, les tondeuses à gazons restent des machines dangereuses, c'est pourquoi il est préférable de tondre transversalement plutôt que de haut en bas pour les terrains en pente afin de ne pas risquer de basculer. - Faire particulièrement attention lors des changements de direction sur un terrain en pente. -
Page 26: Tonte Avec Ramassage
CONSEILS D'UTILISATION TONTE AVEC RAMASSAGE - L'utilisation du bac de ramassage permet d'avoir un gazon propre rapidement, sans avoir à faire un deuxième passage au rateau pour ramasser l'herbe coupée au sol. - Le bac s'installe et se retire très facilement, sans outil, grâce à... - Page 27 CONSEILS D'UTILISATION b. Les composter : L'herbe coupée peut être compostée, seule ou en mélange avec d'autres déchets du jardin et de la cuisine. Attention toutefois de ne jamais mettre plus de 5 cm de gazon frais dans un composteur car cette matière est très riche en azote, ce qui dégage de la chaleur et des mauvaises odeurs.
-
Page 28: Entretien
ENTRETIEN PÉRIODICITÉ D’ENTRETIEN... -
Page 29: Conseils Utiles Pour Un Entretien Sans Danger
ENTRETIEN CONSEILS UTILES POUR UN ENTRETIEN SANS DANGER L'entretien des différents éléments de la tondeuse est important, il garantira sa longévité et son utilisation. ATTENTION : Toujours déconnecter la tondeuse de la batterie avant d’intervenir sur les lames de coupe. Toujours éteindre et retirer la batterie avant de nettoyer la tondeuse au jet d'eau. -
Page 30: Bac De Ramassage
ENTRETIEN BAC DE RAMASSAGE Après utilisation, le bac de ramassage doit toujours être entièrement nettoyé au jet puis mis à sécher, retourné au soleil, pour tuer les germes éventuels de champignons et de maladies cryptogamiques. - Vider régulièrement le bac de ramassage durant la tonte et toujours s'assurer que le tissu aéré... -
Page 31: Transport/Stockage
TRANSPORT/STOCKAGE TRANSPORT - Vérifier que la batterie (20) soit éteinte, bouton d'allumage basculé sur '0'. - Déconnecter la batterie de la tondeuse. - Bloquer le frein de transport. - Pour réduire l’encombrement de la tondeuse lors du transport, replier le guidon en respectant l’ordre inverse de montage et la positionner soit à... -
Page 32: Accessoires Et Consommables
ACCESSOIRES ET CONSOMMABLES 1– Kit entretien lames Rasion ramassage, réf : 131404 2– Kit entretien lames Rasion universel, réf : 134104 3– Bac de ramassage, réf : 120270 4– Kit Mulching, réf : 57154 5– Kit support batterie 400, réf : 135162 6–... -
Page 33: Dépannage Et Protection De L'outil
DÉPANNAGE ET PROTECTION DE L'OUTIL... - Page 34 DEPANNAGE ET PROTECTION OUTIL...
-
Page 35: Garantie Et Service Après-Vente Pellenc S.a
Généralités Les produits PELLENC sont garantis au titre de la garantie commerciale à compter de la livraison au client utilisateur pour une durée de deux (2) ans s’agissant des produits connectés à une batterie PELLENC, et pour une durée de un (1) an s’agissant des autres produits PELLENC. - Page 36 FAITES APPEL À UN RÉPARATEUR AGRÉÉ. MATÉRIEL BREVETÉ • PELLENC se réserve le droit d’apporter à ses matériels toute modification de conception et de fabrication qui serait de nature à les faire progresser dans la voie de la PERFECTION. Roger PELLENC...
-
Page 37: Déclaration "Ce" De Conformité
DÉCLARATION «CE» DE CONFORMITÉ (CONCERNE SEULEMENT L'EUROPE) FABRICANT PELLENC S.A. ADRESSE QUARTIER NOTRE-DAME ROUTE DE CAVAILLON - B.P. 47 84122 PERTUIS CEDEX (FRANCE) PERSONNE AUTORISÉE À CONSTITUER LE DOSSIER PELLENC S.A. TECHNIQUE ADRESSE QUARTIER NOTRE-DAME ROUTE DE CAVAILLON - B.P. 47 84122 PERTUIS CEDEX (FRANCE) PAR LA PRÉSENTE, NOUS DÉCLARONS QUE LA MACHINE DÉSIGNÉE CI-APRÈS :... - Page 39 Tel : +33(0)4 90 09 47 00 Fax : +33(0)4 90 09 64 09 E-mail : pellenc.sa@pellenc.com www.pellenc.com Translation of the original user guide USER GUIDE Rasion Easy CONTENTS: • Rasion Easy Mower • Collecting bin • Safety pins (4) READ THE USER’S GUIDE CAREFULLY BEFORE USE 59_132416_A - 02/2017...
- Page 41 PELLENC S.A. WARRANTY AND AFTER SALES SERVICE ........
-
Page 42: Introduction
No part of this manual may be reproduced without the written consent of PELLENC. The illustrations given in this manual are for information purposes and are in no way contractual. PELLENC reserves the right to make any modification or improvement to its products as deemed necessary without informing customers already in possession of a similar model. -
Page 43: General Safety Instructions For The Tool
(grass, dense grasses, woody weeds and brambles). • PELLENC SA accepts no liability for any damage caused by improper use or use other than that for which it is intended. • PELLENC SA accepts no liability for any damage caused by the use of non-original parts or accessories. -
Page 44: Safety Measures Associated With Charger And Battery Use
Pay attention during routine maintenance of the cutting elements, they may still be moving, even if the power source is cut off. h. Replace worn or damaged parts so that the machine remains safe. Only use original spare parts and accessories. SAFETY MEASURES ASSOCIATED WITH CHARGER AND BATTERY USE Please refer to the battery instructions of the relevant Pellenc tools. -
Page 45: Safety Signals
SAFETY SIGNALS SAFETY EQUIPMENT Protective equipment Wearing Hard-wearing gloves Recommended Safety footwear Recommended Ear protection Recommended Safety goggles Recommended Safety jacket or over-sleeves Recommended Work trousers Recommended SAFETY SIGNALS Your lawn mower must be used with care. With this in mind, pictograms to remind you of the main precautions to be taken have been included on the ejection flap of the machine. -
Page 46: Description And Technical Characteristics
DESCRIPTION AND TECHNICAL CHARACTERISTICS 12 11... -
Page 47: Technical Characteristics
18– Collecting bin 7– Blade speed indicator LEDs 19– CB50xx battery charger (not included) 8– Handlebar adjusting levers 20– Pellenc ULIB 1100 battery (not included) 9– Ejection flap 21– Collection bin handle 10– Battery power cable 11– Cutting deck cover 12–... -
Page 48: Tool Preparation
TOOL PREPARATION Your lawn mower is currently configured in transport mode. The handlebar (1) is folded forward and is held in place by the cutting height control knob (13) and the handlebar adjustment levers (8). Follow the start-up instructions below to begin to use your lawn mower. -
Page 49: Fitting The Collecting Bin
TOOL PREPARATION - Lock the two adjusting levers (8) to lock the handlebar in the desired position (six positions are shown on clamping nut, detail A). - Adjust the tightness with the knob (detail B). To be able to easily manoeuvre your lawn mower, chose a comfortable and agreeable working position to suit your morphology. -
Page 50: Connecting The Battery
TOOL PREPARATION CONNECTING THE BATTERY - Check that the battery switch is turned off (position '0'). - Connect the power cable (10) to the battery (20) taking care to align the fool-proofing devices. To prolong the life of the connector, it is advisable to protect it when unplugged. Therefore, avoid bringing the connector into contact with abrasive or dirty surfaces, or subjecting it to major impacts (falls). -
Page 51: Preliminary Settings On The Tool
PRELIMINARY SETTINGS ON THE TOOL Congratulations! Your tool is now ready to operate. You just need to turn on the battery and make a few preliminary settings (if they have not already been done) and you can start mowing. TURNING THE BATTERY ON - Switch the battery on by pressing the button - '0'- Battery off... -
Page 52: Forward Speed Of The Lawnmower
PRELIMINARY SETTINGS ON THE TOOL FORWARD SPEED OF THE LAWNMOWER This is a self-propelled mower. The motors drive the rear wheels and the lawn mower moves forward by itself, you just need to steer. The driving power of this lawn mower offers considerable assistance in effortlessly mowing gardens on a slope or tilt. - Page 53 PRELIMINARY SETTINGS ON THE TOOL a. Automatic blade speed: The density sensor (15) located at the front of the mower automatically regulates the rotation speed of the cutting blades, which will varies between 3000 and 5000 rpm depending on the density and height of the grass. For the mower to automatically adjusts the speed of the cutting blades, you must set the mower to automatic;...
- Page 54 PRELIMINARY SETTINGS ON THE TOOL a. Selecting the type of turning speed: - Press the button (6) to select the type of blade rotational speed (illustration of the view from the workstation) 1 fixed green LED: self-regulated speed: 3000 to 5000 rpm 2 fixed LEDs: Manual speed 1: 3000 rpm 3 fixed LEDs: Manual speed 2: 4000 rpm 4 fixed LEDs: Manual speed 3: 5000 rpm...
- Page 55 USING THE TOOL ACCELERATION AND HANDLING OF THE TOOL Several controls can be used to make the lawn mower move forwards, backwards, turn or activate/ deactivate the turning of the cutting blades. These controls can either be used independently from each other or in combination.
-
Page 56: Acceleration And Handling Of The Tool
ACCELERATION AND HANDLING OF THE TOOL MOWING CONTROLS Command 4: Turning the cutting blades - Press the start button (6) with one hand and keep it pressed down. - Use your other hand to pull the bar (2). - Release the start button (6). The motor starts. CAUTION: For your safety always keep the four wheels on the ground. -
Page 57: Blocking/Unblocking The Front Wheels
ACCELERATION AND HANDLING OF THE TOOL Command 6: Stopping the cutting blades - Release the bar (2) to stop the lawn mower. ATTENTION: When the mower is not used or when you are away for a long time, remember to: - Turn off the battery by switching the button to the '0' position. -
Page 58: Activating / Deactivating The Declutching Of The Rear Wheels
ACCELERATION AND HANDLING OF THE TOOL ACTIVATING / DEACTIVATING THE DECLUTCHING OF THE REAR WHEELS You do not necessarily need the motor to be on or even the battery to be in operation in order to move the lawn mower. To do this, you need to uncouple the rear wheels from the motor: Activating the declutching of the rear wheels - Pull on the 'Locking knob' (17) for each of the rear wheels to uncouple them from the motor. -
Page 59: Working Brake
ACCELERATION AND HANDLING OF THE TOOL WORKING BRAKE Remember to activate the work brake in order to secure the mower on a slope or cant. The rear wheels will then electronically braked to help you work. Enabling the working brake - Press the forward acceleration trigger (3), giving it a quick pulse to activate the mower’s braking system. -
Page 60: Advice For Use
ADVICE FOR USE To get the best results when mowing a lawn and save time you should follow a certain method. Mow from the edge to the centre. You should mow transversely. To make the height of the grass even, you should cut in different directions. -
Page 61: Slopes
ADVICE FOR USE SLOPES - Although they are increasing safe, lawn mowers are still dangerous machines, this is why it is better to mow across sloping ground rather than up and down to avoid any risk of tipping. - Take particular care when changing direction on sloping ground. -
Page 62: Mowing With Collection
ADVICE FOR USE MOWING WITH COLLECTION - Using the collecting bin allows you to have a clean lawn more quickly, without having to go over it a second time with a rake to collect the cut grass. - The collecting bin is easy to fit and remove, with no tools, using its handles (21). - Page 63 ADVICE FOR USE b. Composted: The cut grass can be composted, alone or mixed with other garden and kitchen waste. However, take care not to put more than 5 cm of fresh cuttings in the composter as this material is high in nitrogen, which can release heat and bad smells.
-
Page 64: Maintenance
MAINTENANCE MAINTENANCE FREQUENCY... -
Page 65: Useful Advice For Risk Free Maintenance
MAINTENANCE USEFUL ADVICE FOR RISK FREE MAINTENANCE Maintenance on the different parts of the lawn mower is important, it will ensure the length of its service life. CAUTION: Always disconnect the lawn mower from the battery before working on the cutting blades. Always turn off and remove the battery before cleaning the lawn mower with a water jet. -
Page 66: Collecting Bin
MAINTENANCE COLLECTING BIN The collecting bin should always be entirely cleaned with a water jet after use and left to dry upside down in the sun to kill any mushroom spores and fungal diseases. - Empty the collecting bin regularly when mowing to ensure that the breathable fabric is clean. -
Page 67: Transport / Storage
TRANSPORT / STORAGE TRANSPORT - Check that the battery (20) is turned off with the on switch turned to '0'. - Remove the battery from the lawn mower. - Locking the transport brake. - To reduce the space taken by the lawn mower during transport, fold the handlebar by reversing the procedure for assembly and put it in the upright or horizontal position. -
Page 68: Accessories And Consumables
ACCESSORIES AND CONSUMABLES 1– Rasion blade cleaning kit, collection, ref.: 131404 2– Rasion blade cleaning kit, universal, ref.: 134104 3– Collection bin, ref.: 120270 4– Mulching kit, ref: 57154 5– 400 battery support kit, ref: 135162 6– 1500 battery support kit, ref: 135161... -
Page 69: Troubleshooting And Tool Protection
TROUBLESHOOTING AND TOOL PROTECTION... - Page 70 TROUBLESHOOTING AND TOOL PROTECTION...
-
Page 71: Pellenc S.a. Warranty And After Sales Service
(2) years for products connected to a PELLENC battery, and for a period of one (1) year for other PELLENC products. In the case of products connected to a Pellenc battery, parts that are replaced in the under the product warranty after the 12th month of use, are covered for a period of one (1) year. - Page 72 NEVER ATTEMPT TO OPEN THE MOWER OR BATTERY UNDER PENALTY OF CANCELLATION OF THE WARRANTY. CONTACT YOUR AUTHORISED REPAIR PERSON. PATENTED EQUIPMENT • PELLENC reserves the right to make any modifications to the design and manufacture deemed necessary to perfect its equipment. Roger PELLENC...
-
Page 73: Ec" Statement Of Compliance
"EC" STATEMENT OF COMPLIANCE (FOR EUROPE ONLY) MANUFACTURER PELLENC S.A. ADDRESS QUARTIER NOTRE-DAME ROUTE DE CAVAILLON - B.P. 47 84122 PERTUIS CEDEX (FRANCE) PERSON/ENTITY AUTHORISED TO COMPILE THE TECHNICAL PELLENC S.A. DOSSIER ADDRESS QUARTIER NOTRE-DAME ROUTE DE CAVAILLON - B.P. 47... - Page 75 Tel : +33(0)4 90 09 47 00 Fax : +33(0)4 90 09 64 09 E-mail : pellenc.sa@pellenc.com www.pellenc.com Übersetzung der ursprünglichen Anleitung BETRIEBSANLEITUNG Rasion Easy LIEFERUMFANG: • Rasenmäher Rasion Easy • Auffangbehälter • Sicherungssplinte (4) DIE BEDIENUNGSANLEITUNG VOR DEM GEBRAUCH AUFMERKSAM LESEN 59_132416_A - 02/2017...
- Page 77 GARANTIE UND KUNDENDIENST VON PELLENC S.A........
-
Page 78: Einleitung
Genehmigung der Firma PELLENC. Die in diesem Handbuch enthaltenen Abbildungen sind unverbindlich und dienen nur der Information. Die Firma PELLENC behält sich das Recht vor, ihre Produkte abzuändern oder zu verbessern, wenn sie dies für erforderlich hält, ohne Kunden darüber zu informieren, die ein ähnliches Modell besitzen. -
Page 79: Allgemeine Sicherheitshinweise Für Das Gerät
• Die Firma PELLENC SA übernimmt keine Haftung für Schäden, die durch unsachgemäße und nicht bestimmungsgemäße Verwendung verursacht werden. • Gleichfalls übernimmt die Firma PELLENC SA keine Haftung für Schäden, die durch die Verwendung von Teilen und Zubehör verursacht werden, bei denen es sich nicht um Originalteile handelt. -
Page 80: Sicherheitsmassnahmen Für Die Verwendung Des Ladegeräts Und Des Akkus
Tauschen Sie abgenutzte oder beschädigte Elemente umgehend aus, um einen sicheren Betrieb zu gewährleisten. Verwenden Sie ausschließlich Original-Ersatzteile und -Zubehör. SICHERHEITSMASSNAHMEN FÜR DIE VERWENDUNG DES LADEGERÄTS UND DES AKKUS Beachten Sie die Dokumentation des Akkus von Pellenc. -
Page 81: Sicherheitskennzeichen
SICHERHEITSKENNZEICHEN SCHUTZAUSRÜSTUNG Schutzausrüstung Tragen Sicherheitshandschuhe Empfohlen Sicherheitsschuhe Empfohlen Gehörschutz Empfohlen Schutzbrille Empfohlen Jacke oder Armschutz Empfohlen Arbeitshose Empfohlen SICHERHEITSKENNZEICHEN Treffen Sie alle nötigen Sicherheitsmaßnahmen für den Betrieb des Rasenmähers. Die Piktogramme am Auswurf des Rasenmähers sollen Sie an die grundlegenden Sicherheitsmaßnahmen erinnern. Nachfolgend finden Sie eine Erläuterung der einzelnen Piktogramme. -
Page 82: Beschreibung Und Technische Merkmale
BESCHREIBUNG UND TECHNISCHE MERKMALE 12 11... -
Page 83: Technische Daten
7– Kontrollleuchten zur Anzeige der Messerdrehzahl 18– Auffangbehälter 8– Klemmhebel zur Lenkerarretierung 19– Akkuladegerät CB50xx (nicht im Lieferumfang 9– Auswurfklappe enthalten) 10– Akkuanschluss 20– ULiB-Akku 1100 von Pellenc (nicht im 11– Abdeckung Schneidgehäuse Lieferumfang enthalten) 21– Griff Auffangbehälter TECHNISCHE DATEN RASION EASY Modell... -
Page 84: Vorbereitung Des Geräts
VORBEREITUNG DES GERÄTS Nach dem Transport ist der Rasenmäher üblicherweise eingeklappt. Der Lenker (1) ist nach vorne geklappt und durch den Griff zur Einstellung der Schnitthöhe (13) sowie durch die Klemmhebel (8) arretiert. Führen Sie die nachfolgend beschriebenen Schritte durch, um den Rasenmäher für den Einsatz vorzubereiten. -
Page 85: Anbau Des Auffangbehälters
VORBEREITUNG DES GERÄTS - Arretieren Sie den Lenker mithilfe der 2 Klemmhebel (8) in der gewünschten Stellung (sechs mögliche Einstellpositionen, siehe Detail A). - Stellen Sie die Klemmung mithilfe der Verschraubung ein (Detail B). Für eine optimale Handhabung Ihres Rasenmähers, stellen Sie das Gerät so ein, dass Sie eine angenehme und komfortable Arbeitsposition erzielen, die Ihrem Körperbau entspricht. -
Page 86: Anschluss Des Akkus
VORBEREITUNG DES GERÄTS ANSCHLUSS DES AKKUS - Stellen Sie den Akkuschalter auf „0“. - Schließen Sie das Stromkabel (10) an den Akku (20) an. Achten Sie dabei darauf, dass der Verpolungsschutz korrekt ineinandergreift. Ist das Kabel nicht angeschlossen, sollten Sie für eine verlängerte Lebensdauer des Steckers die folgenden Maßnahmen treffen: Vermeiden Sie jeglichen Kontakt mit schleifenden oder verunreinigten Oberflächen und schützen Sie den Stecker vor starken Stoßbelastungen (Herunterfallen). -
Page 87: Voreinstellungen Des Geräts
VOREINSTELLUNGEN DES GERÄTS Herzlichen Glückwunsch! Ihr Gerät ist nun einsatzbereit. Nun müssen Sie nur noch den Akku einschalten und einige Voreinstellungen für das Mähen vornehmen (sofern diese nicht bereits erfolgt sind). EINSCHALTEN DES AKKUS - Betätigen Sie den Akkuschalter, um den Akku einzuschalten: - „0“... -
Page 88: Fahrgeschwindigkeit Des Rasenmähers
VOREINSTELLUNGEN DES GERÄTS FAHRGESCHWINDIGKEIT DES RASENMÄHERS Bei diesem Rasenmäher handelt es sich um eine angetriebene Ausführung. Die Motoren treiben die Hinterräder des Rasenmähers an. Sie brauchen den Rasenmäher also nur noch führen. Der revolutionäre Antrieb des Rasenmähers sorgt für eine optimale Unterstützung für ermüdungsfreies Mähen großer Flächen oder Grünanlagen mit Gefälle bzw. - Page 89 VOREINSTELLUNGEN DES GERÄTS a. Automatische Messerdrehzahl: Der Dichtesensor (15) vorne am Rasenmäher sorgt für eine automatische Einstellung der Messerdrehzahl zwischen 3.000 und 5.000 U/min in Abhängigkeit von der Dichte und Höhe des Rasenwuchses. Für eine automatische Anpassung der Messerdrehzahl, stellen Sie den Rasenmäher auf den Automatik-Modus (1 LED leuchtet durchgehend grün).
- Page 90 VOREINSTELLUNGEN DES GERÄTS a. Einstellung der Messerdrehzahl: - Stellen Sie die Messerdrehzahl mithilfe der Taste (6) ein (Darstellung aus Sicht des Bedieners): 1 LED leuchtet durchgehend grün: automatische Geschwindigkeit: 3.000 bis 5.000 U/min 2 LEDs leuchten durchgehend: manuell eingestellte Geschwindigkeit 1: 3.000 U/min 3 LEDs leuchten durchgehend: manuell eingestellte Geschwindigkeit 2: 4.000 U/min 4 LEDs leuchten durchgehend: manuell eingestellte...
- Page 91 HANDHABUNG DES GERÄTS MANÖVRIEREN UND BEDIENEN DES RASENMÄHERS Unterschiedliche Befehle ermöglichen das Vorwärts- oder Rückwärtsfahren, Kurvenfahrten und eine Aktivierung/Deaktivierung der Messer. Diese Befehle können sowohl einzeln als auch in Kombination mit anderen Befehlen verwendet werden. Stellen Sie für den Transport des Rasenmähers die höchste Schnitthöhe ein, um das Gehäuse und die Messer vor Stößen zu schützen.
-
Page 92: Manövrieren Und Bedienen Des Rasenmähers
MANÖVRIEREN UND BEDIENEN DES RASENMÄHERS RASENSCHNITT Befehl 4: Messer einschalten - Betätigen Sie mit einer Hand den Einschaltknopf (6) des Rasenmähers und halten Sie ihn gedrückt. - Ziehen Sie mit der anderen Hand den Bügel (2) an den Lenker heran. - Lassen Sie Einschaltknopf (6) los. -
Page 93: Vorderräder Verriegeln / Entriegeln
MANÖVRIEREN UND BEDIENEN DES RASENMÄHERS Befehl 6: Messer ausschalten - Lassen Sie den Bügel (2) los, um die Messer auszustellen. ACHTUNG: Stellen Sie sicher, dass die folgenden Punkte gewährleistet sind, wenn Sie den Rasenmäher abstellen oder sich von ihm entfernen: - Stellen Sie den Akkuschalter auf „0“. -
Page 94: Hinterradantrieb Für Ein Bewegen Des Rasenmähers Zu Transportzwecken Deaktivieren/Aktivieren
MANÖVRIEREN UND BEDIENEN DES RASENMÄHERS HINTERRADANTRIEB FÜR EIN BEWEGEN DES RASENMÄHERS ZU TRANSPORTZWECKEN DEAKTIVIEREN/ AKTIVIEREN Für ein Bewegen des Rasenmähers zu Transportzwecken ist weder ein Einschalten des Motors noch des Akkus erforderlich. Hierfür müssen Sie den Hinterradantrieb deaktivieren: Hinterradantrieb für Transport deaktivieren - Schieben Sie die Schieber für die Hinterradverriegelung (17) an beiden Hinterrädern nach außen (Entriegelungsposition), um den... -
Page 95: Elektronische Feststellbremse
MANÖVRIEREN UND BEDIENEN DES RASENMÄHERS ELEKTRONISCHE FESTSTELLBREMSE Denken Sie beim Abstellen des Rasenmähers auf an einem Hang oder auf einer Fläche mit Gefälle immer daran, die elektronische Feststellbremse zu aktivieren. Die Hinterräder werden somit elektronisch gesperrt. Feststellbremse aktivieren - Betätigen Sie den Drücker für die Vorwärtsfahrt (3) einmal kurz, um die Feststellbremse des Rasenmähers zu aktivieren. -
Page 96: Gebrauchshinweise
GEBRAUCHSHINWEISE Um eine Rasenfläche mit dem bestmöglichen Schnittergebnis und zeitsparend zu mähen, lohnt sich die Berücksichtigung einer optimalen Mähtechnik. Der Rasen sollte von den Seiten zur Mitte hin gemäht werden. Nach und nach wird so eine rechteckige Fläche abgemäht. Die Schnittrichtung auf der Fläche sollte variiert werden, damit ein gleichmäßiger Schnitt des Rasens erfolgen kann. -
Page 97: Gefälle
GEBRAUCHSHINWEISE GEFÄLLE - Auch wenn Rasenmäher immer sicherer werden, handelt es sich immer noch um gefährliche Maschinen. Mähen Sie daher immer quer und nicht längs zum Gefälle, um Beschädigungen und Unfälle zu vermeiden. - Seien Sie insbesondere bei Richtungsänderungen auf geneigten Flächen sehr vorsichtig. Achten Sie auf einen stabilen Stand und halten Sie den Rasenmäher stets mit beiden Händen fest. -
Page 98: Mähen Mit Auffangbehälter
GEBRAUCHSHINWEISE MÄHEN MIT AUFFANGBEHÄLTER - Durch ein Mähen mit Auffangbehälter erhalten Sie in kurzer Zeit eine saubere Rasenfläche, ohne dass Sie diese noch einmal betreten müssen, um den Rasenschnitt zu entfernen. - Den Auffangbehälter können Sie einfach und ohne jegliches Werkzeug anbauen (21). Das Mähen mit Auffangbehälter sorgt für eine saubere Rasenfläche und das Risiko von Rasenkrankheiten ist geringer, da die Zersetzung des Rasenschnitts nicht direkt auf der Fläche erfolgt. - Page 99 GEBRAUCHSHINWEISE b. Kompostierung: Der Grünschnitt kann für sich oder mit Zugabe von Garten- oder Küchenabfällen kompostiert werden. Bringen Sie jedoch niemals eine Schicht von mehr als 5 cm frischen Rasenschnitt auf den Kompost auf, da dieser sehr stickstoffhaltig ist und zu Wärme- und Geruchsbildung führt. Sind die zu kompostierenden Mengen zu umfangreich, lassen Sie den Rasenschnitt einen Tag in der Sonne trocknen, um die Kompostierung zu beschleunigen und eine unangenehme Geruchsbildung zu vermeiden.
-
Page 100: Wartung
WARTUNG WARTUNGSINTERVALLE... -
Page 101: Hinweise Für Eine Sichere Wartung Des Geräts
WARTUNG HINWEISE FÜR EINE SICHERE WARTUNG DES GERÄTS Die Wartung der einzelnen Komponenten des Rasenmähers ist unerlässlich für eine lange Lebensdauer und einen störungsfreien Betrieb des Geräts. ACHTUNG: Trennen Sie den Rasenmäher immer vom Akku, bevor Sie mit Arbeiten an den Messern beginnen. Schalten Sie den Akku aus und entfernen Sie ihn vom Gerät, bevor Sie den Rasenmäher mit Wasser abspritzen. -
Page 102: Auffangbehälter
WARTUNG AUFFANGBEHÄLTER Der Auffangbehälter sollte nach jedem Mähen vollständig geleert, mithilfe von Wasser gereinigt und anschließend in der Sonne getrocknet werden, um eine Bildung von Schimmel und Pilzkrankheiten zu verhindern. - Leeren Sie den Auffangbehälter während des Mähens regelmäßig und stellen Sie sicher, dass das Gewebe luftdurchlässig ist. -
Page 103: Transport / Lagerung
TRANSPORT / LAGERUNG TRANSPORT - Stellen Sie sicher, dass der Akku (20) ausgeschaltet ist – Akkuschalter in Position „0“. - Trennen Sie den Anschluss zwischen Rasenmäher und Akku. - Aktivieren Sie die mechanische Feststellbremse für den Transport. - Damit der Rasenmäher weniger Platz während des Transports einnimmt, können Sie den Lenker einklappen. -
Page 104: Zubehör Und Verschleissteile
ZUBEHÖR UND VERSCHLEISSTEILE 1– Wartungssatz Messer Rasion mit Auffangbehälter, Art.- Nr.: 131404 2– Wartungssatz Messer Rasion Universal, Art.-Nr.: 134104 3– Auffangbehälter, Art.-Nr.: 120270 4– Mulchkit, Art.-Nr.: 57154 5– Akkuhalterung ULiB 400, Art.-Nr.: 135162 6– Akkuhalterung ULiB 1500, Art.-Nr.: 135161... -
Page 105: Störungsbehebung Und Geräteschutz
STÖRUNGSBEHEBUNG UND GERÄTESCHUTZ... - Page 106 STÖRUNGSBEHEBUNG UND GERÄTESCHUTZ...
-
Page 107: Garantie Und Kundendienst Von Pellenc S.a
Für Ersatzteile von PELLENC, die im Rahmen von Gewährleistungsansprüchen ausgetauscht werden, gilt die kommerzielle Garantie für akkubetriebene Geräte von PELLENC innerhalb von zwei (2) Jahren ab der Lieferung des Produkts von PELLENC an den Endkunden, für alle anderen Produkte von PELLENC innerhalb eines (1) Jahres. - Page 108 ÖFFNEN SIE NIEMALS DEN RASENMÄHER ODER DEN AKKU, DA IN DIESEM FALL DIE GARANTIE ERLISCHT. WENDEN SIE SICH AN EINEN ZUGELASSENEN REPARATURTECHNIKER. PATENTIERTE MATERIALIEN • Im Interesse der technischen Weiterentwicklung behält PELLENC sich vor, die Konstruktion und Fertigung ihrer Produkte jederzeit zu ändern. Roger PELLENC...
-
Page 109: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG (BETRIFFT NUR EUROPA) HERSTELLER PELLENC S.A. ANSCHRIFT QUARTIER NOTRE-DAME ROUTE DE CAVAILLON - B.P. 47 84122 PERTUIS CEDEX (FRANKREICH) PERSON, DIE ZUR ZUSAMMENSTELLUNG DER TECHNISCHEN PELLENC S.A. UNTERLAGEN BEFUGT IST ANSCHRIFT QUARTIER NOTRE-DAME ROUTE DE CAVAILLON - B.P. 47 84122 PERTUIS CEDEX (FRANKREICH) HIERMIT BESTÄTIGEN WIR, DASS DIE NACHSTEHEND BEZEICHNETE MASCHINE:... - Page 111 Route de Cavaillon B.P. 47 84122 PERTUIS cedex (France) Tel : +33(0)4 90 09 47 00 Fax : +33(0)4 90 09 64 09 E-mail : pellenc.sa@pellenc.com www.pellenc.com Traducción del manual original GUÍA DEL USUARIO Rasion Easy CONTENIDO: • Cortacésped Rasion Basic •...
- Page 113 GARANTÍA Y SERVICIO POSVENTA PELLENC S.A........
-
Page 114: Introducción
No se puede reproducir ninguna parte de este manual sin el acuerdo previo por escrito de la empresa PELLENC. Las ilustraciones presentes en este manual se dan a título indicativo y no son en ningún caso contractuales. La empresa PELLENC se reserva el derecho de hacer cualquier modificación o mejora que considere oportuna sin tener que informar de ello a los clientes que ya tienen un modelo similar. -
Page 115: Advertencias Generales De Seguridad Para La Herramienta
(hierba, hierbas densas, hierbas leñosas y zarzas). • La sociedad PELLENC S.A. declina toda responsabilidad en caso de daños provocados como resultado de un uso inadecuado y diferente al previsto. -
Page 116: Medidas De Seguridad Relacionadas Con El Uso Del Cargador Y La Batería
Sustituir los elementos gastados o dañados para que la máquina siga siendo segura Utilizar únicamente recambios y accesorios originales MEDIDAS DE SEGURIDAD RELACIONADAS CON EL USO DEL CARGADOR Y LA BATERÍA Remitirse a la instrucción de la batería herramientas Pellenc. -
Page 117: Señales De Seguridad
SEÑALES DE SEGURIDAD EQUIPO DE SEGURIDAD Equipo de protección Puerto Guantes resistentes Recomendado Calzado de seguridad Recomendado Dispositivo antirruido Recomendado Gafas de protección Recomendado Chaqueta o mangas protectoras Recomendado Pantalón de trabajo Recomendado SEÑALES DE SEGURIDAD El cortacésped se debe usar con cuidado. Con este fin, se han colocado sobre la cubierta de expulsión de la máquina unos pictogramas que recuerdan las precauciones principales de uso A continuación podrá... -
Page 118: Descripción Y Características Técnicas
DESCRIPCIÓN Y CARACTERÍSTICAS TÉCNICAS 12 11... -
Page 119: Características Técnicas
19– Cargador de batería CB50xx (no incluido) 8– Palancas de ajuste en el tubo 20– Batería Pellenc ULIB 1100 (no incluida) 9– Cubierta de expulsión 21– Verificación de la bandeja de recogida 10– Cable de alimentación de la batería CARACTERÍSTICAS TÉCNICAS... -
Page 120: Preparación De La Herramienta
PREPARACIÓN DE LA HERRAMIENTA Su cortacésped está configurado actualmente en modo transporte. El tubo (1) se pliega hacia adelante y se fija en esa posición mediante un mando de ajuste de la altura de corte (13) y las palancas de ajuste en el tubo (8). -
Page 121: Instalación De La Bandeja De Recogida
PREPARACIÓN DE LA HERRAMIENTA - Atornillar las 2 palancas de ajuste (8) para bloquear el tubo en la posición deseada (seis posiciones que hay en la brida de apriete, imagen A). - Ajustar el apriete con la moleta (imagen B). Para manipular fácilmente el cortacésped, elija una posición de trabajo cómoda y agradable, adaptada a su morfología. -
Page 122: Conexión De La Batería
PREPARACIÓN DE LA HERRAMIENTA CONEXIÓN DE LA BATERÍA - Comprobar que el interruptor de la batería esté apagado (posición «0»). - Conectar el cable de alimentación (10) a la batería (20), teniendo cuidado de alinear las marcas de referencia. Con el fin de alargar la vida del conector, se recomienda protegerlo hasta que esté desconectado. -
Page 123: Ajustes Previos De La Herramienta
AJUSTES PREVIOS DE LA HERRAMIENTA Enhorabuena: la herramienta está lista para su uso. Para empezar a cortar el césped, solo hay que encender la batería y realizar algunos ajustes previos (si no se han hecho anteriormente). PUESTA BAJO TENSIÓN DE LA BATERÍA - Encender la batería, pulsando el botón - «0»... -
Page 124: Velocidad De Avance Del Cortacésped
AJUSTES PREVIOS DE LA HERRAMIENTA VELOCIDAD DE AVANCE DEL CORTACÉSPED Este cortacésped es un cortacésped autopropulsado. Los motores hacen girar las ruedas traseras y el cortacésped se mueve solo, lo único que hay que hacer es guiarla. La revolucionaria motricidad que caracteriza este cortacésped asegura una excelente ayuda para cortar el césped de jardines en pendiente o irregulares sin dificultad. - Page 125 AJUSTES PREVIOS DE LA HERRAMIENTA a. Velocidad de rotación automática: El sensor de densidad (15) situado en la parte delantera del cortacésped permite regular automáticamente la velocidad de rotación de las cuchillas de corte, que varía entre 3000 y 5000 rpm, en función de la densidad y la altura de la hierba.
- Page 126 AJUSTES PREVIOS DE LA HERRAMIENTA a. Selección del tipo de velocidad de rotación: - Pulsar el botón (6) para seleccionar el tipo de velocidad de rotación de las cuchillas (imagen del puesto de trabajo): 1 led fijo verde: velocidad autorregulada: 3000 a 5000 rpm 2 ledes fijos: velocidad manual 1: 3000 rpm 3 ledes fijos: velocidad manual 2: 4000 rpm 4 ledes fijos: velocidad manual 3: 5000 rpm...
- Page 127 SUJECIÓN DE LA HERRAMIENTA CON LA MANO TRANSPORTE Y SUJECIÓN DE LA HERRAMIENTA Varios mandos permiten que el cortacésped avance, retroceda, gire o active/desactive la rotación de las cuchillas de corte. Estos mandos se pueden utilizar por separado o combinados. Para los desplazamientos con el cortacésped, elija la altura máxima para proteger el cárter y las cuchillas de corte de los impactos.
-
Page 128: Transporte Y Sujeción De La Herramienta
TRANSPORTE Y SUJECIÓN DE LA HERRAMIENTA COMANDOS DE CORTE Comando 4: Rotación de las cuchillas de corte - Presionar el botón de puesta en marcha (6) y mantenerlo presionado. - Con la otra mano, tirar de la varilla (2). - Soltar el botón de puesta en marcha (6). El motor se pone en marcha. -
Page 129: Bloquear/Desbloquear Las Ruedas Delanteras
TRANSPORTE Y SUJECIÓN DE LA HERRAMIENTA Comando 6: Parada de las cuchillas de corte - Soltar la varilla (2) para detener el cortacésped. ATENCIÓN: Cuando se deja de usar el cortacésped o si queda desatendida durante un cierto tiempo, no olvidar: - Apagar la batería, poniendo el botón en la posición «0»... -
Page 130: Activar/Desactivar El Desembrague De Las Ruedas Traseras
TRANSPORTE Y SUJECIÓN DE LA HERRAMIENTA ACTIVAR/DESACTIVAR EL DESEMBRAGUE DE LAS RUEDAS TRASERAS Para desplazar el cortacésped no es necesario que el motor esté en marcha, ni siquiera que la batería esté operativa. Para moverlo, simplemente hay que liberar las ruedas traseras de la tracción del motor: Activar el desembrague de las ruedas traseras - Tirar del «botón de bloqueo»... -
Page 131: Freno De Trabajo
TRANSPORTE Y SUJECIÓN DE LA HERRAMIENTA FRENO DE TRABAJO Para fijar el cortacésped en un terreno en pendiente o inclinado, recuerde activar el freno de trabajo. Las ruedas traseras se frenarán electrónicamente para ayudarle a trabajar. Activar el freno de trabajo - Accionar el gatillo de avance (3) con una pulsación rápida para activar el sistema de frenado del cortacésped. -
Page 132: Consejos De Uso
CONSEJOS DE USO Para cortar el césped hay que seguir un cierto método para ver un mejor resultado y ganar tiempo. En consecuencia, el corte se realiza desde los laterales hacia el centro. El corte sigue una forma transversal. El sentido de corte del césped se debe diversificar para que la altura de la hierba sea la misma. Sin embargo, es recomendable ser especialmente prudentes a la hora de cortar el césped de terrenos inclinados, para evitar que el cortacésped pueda volcar. -
Page 133: Pendientes
CONSEJOS DE USO PENDIENTES - Aunque sean cada vez más seguros, los cortacéspedes siguen siendo un tipo de maquinaria peligroso. Por ese motivo, es mejor realizar un corte transversal, en lugar de hacerlo de arriba abajo en el caso de terrenos en pendiente, para que no haya riesgo de que vuelque. -
Page 134: Corte Con Recogida
CONSEJOS DE USO CORTE CON RECOGIDA - El uso de la bandeja de recogida permite limpiar rápidamente el césped, sin tener que hacer una segunda pasada con un rastrillo para recoger la hierba cortada del suelo. - La bandeja se instala y se retira muy fácilmente, sin herramienta, gracias a las asas (21). - Page 135 CONSEJOS DE USO b. Compostarlo: El césped cortado se puede compostar, solo o mezclado con otros residuos del jardín y la cocina. Se deberá prestar atención para no meter nunca más de 5 cm de césped fresco en un compostador, porque este material es muy rico en nitrógeno, que genera calor y malos olores. Si los volúmenes que hay que compostar son considerables, dejar secar los restos de césped al sol durante un día, bien repartidos, para acelerar el proceso de descomposición e impedir que liberen malos olores.
-
Page 136: Mantenimiento
MANTENIMIENTO PERIODICIDAD DE MANTENIMIENTO... -
Page 137: Consejos Útiles Para Un Mantenimiento Sin Riesgos
MANTENIMIENTO CONSEJOS ÚTILES PARA UN MANTENIMIENTO SIN RIESGOS El mantenimiento de los distintos elementos del cortacésped es importante, porque garantizará su durabilidad y su buen uso. ATENCIÓN: Desconectar siempre el cortacésped de la batería antes de realizar una intervención. Apagar y retirar la batería siempre antes de limpiar el cortacésped con un chorro de agua. Utilizar productos certificados para este cortacésped. -
Page 138: Bandeja De Recogida
MANTENIMIENTO BANDEJA DE RECOGIDA Después de su uso, la bandeja de recogida debe limpiarse íntegramente con un chorro de agua y se debe dejar secar, al revés, al sol, para que se eliminen lo posibles gérmenes de hongos y enfermedades criptogámicas. -
Page 139: Transporte/Almacenamiento
TRANSPORTE/ALMACENAMIENTO TRANSPORTE - Comprobar que la batería (20) esté apagada y el botón de encendido en la posición «0». - Desconectar la batería del cortacésped. - Bloquear el freno de transporte. - Para reducir las dimensiones del cortacésped para el transporte, plegar el tubo, respetando el orden inverso de montaje, y colocar el cortacésped en horizontal. -
Page 140: Accesorios Y Consumibles
ACCESORIOS Y CONSUMIBLES 1– Kit de mantenimiento de las cuchillas Rasion de recogida, ref.: 131404 2– Kit de mantenimiento de las cuchillas Rasion universal, ref.: 134104 3– Bandeja de recogida, ref.: 120270 4– Kit de mulching, ref.: 57154 5– Kit de soporte de batería 400, ref.: 135162 6–... -
Page 141: Reparación Y Protección De La Herramienta
REPARACIÓN Y PROTECCIÓN DE LA HERRAMIENTA... - Page 142 REPARACIÓN Y PROTECCIÓN DE LA HERRAMIENTA...
-
Page 143: Garantía Y Servicio Posventa Pellenc S.a
Los recambios PELLENC que se cambien en el marco de la garantía de producto tienen una garantía comercial que cuenta a partir de la fecha de entrega del producto PELLENC al cliente usuario y durante un periodo de dos (2) años, en el caso de productos conectados a una batería PELLENC, y durante un (1) año para el resto de productos PELLENC. - Page 144 GARANTÍA. LLAMAR A UN SERVICIO TÉCNICO AUTORIZADO. EQUIPO PATENTADO • PELLENC se reserva el derecho de realizar en sus equipos cualquier modificación de diseño y fabricación de tal naturaleza que los haga avanzar en la consecución de la PERFECCIÓN. Roger PELLENC...
-
Page 145: Declaración "Ce" De Conformidad
DECLARACIÓN «CE» DE CONFORMIDAD (SOLO APLICABLE A EUROPA) FABRICANTE PELLENC S.A. DIRECCIÓN QUARTIER NOTRE-DAME ROUTE DE CAVAILLON - B.P. 47 84122 PERTUIS CEDEX (FRANCIA) PERSONA AUTORIZADA PARA CONSTITUIR EL DOSSIER PELLENC S.A. TÉCNICO DIRECCIÓN QUARTIER NOTRE-DAME ROUTE DE CAVAILLON - B.P. 47 84122 PERTUIS CEDEX (FRANCIA) POR LA PRESENTE DECLARAMOS QUE LA MÁQUINA DESIGNADA A CONTINUACIÓN:... - Page 147 Tel : +33(0)4 90 09 47 00 Fax : +33(0)4 90 09 64 09 E-mail : pellenc.sa@pellenc.com www.pellenc.com Traduzione del manuale originale GUIDA DELL’UTILIZZATORE Rasion Easy CONTENUTO: • Tosaerba Rasion Easy • Cesto di raccolta • Coppiglie di sicurezza (4) LEGGERE ATTENTAMENTE LA GUIDA DELL’OPERATORE PRIMA DELL’USO 59_132416_A - 02/2017...
- Page 149 GARANZIA E ASSISTENZA POST-VENDITA PELLENC S.A........
-
Page 150: Introduzione
Nessuna parte di questo manuale può essere riprodotta senza l’autorizzazione scritta della società PELLENC. Le illustrazioni presentate in questo manuale sono fornite a titolo indicativo e non sono in alcun caso contrattuali. La società PELLENC si riserva il diritto di modificare o migliorare i suoi prodotti come riterrà... -
Page 151: Avvertenze Generali Di Sicurezza Per L'utensile
• La società PELLENC S.A. declina ogni responsabilità in caso di danni derivanti da uso improprio e diverso da quello previsto. • La società PELLENC S.A. declina altresì ogni responsabilità in caso di danni causati dall’uso di pezzi o accessori non originali. -
Page 152: Istruzioni Di Sicurezza Legate All'uso Del Caricabatteria E Della Batteria
Sostituire gli elementi usurati o danneggiati per un utilizzo sicuro della macchina. Utilizzare solo parti di ricambio e accessori originali. ISTRUZIONI DI SICUREZZA LEGATE ALL’USO DEL CARICABATTERIA E DELLA BATTERIA Consultare il manuale della batteria per utensili Pellenc. -
Page 153: Segnali Di Sicurezza
SEGNALI DI SICUREZZA EQUIPAGGIAMENTO DI SICUREZZA DISPOSITIVI DI PROTEZIONE Indosso Guanti resistenti Raccomandato Scarpe antinfortunistiche Raccomandato Dispositivo insonorizzante Raccomandato Occhiali di protezione Raccomandato Giacca o manicotti Raccomandato Pantaloni da lavoro Raccomandato SEGNALI DI SICUREZZA Il tosaerba deve essere utilizzato con prudenza. A tale fine, sullo sportello di scarico della macchina sono stati collocati dei pittogrammi destinati a ricordarvi le principali precauzioni di utilizzo. -
Page 154: Schema E Caratteristiche Tecniche
SCHEMA E CARATTERISTICHE TECNICHE 12 11... -
Page 155: Caratteristiche Tecniche
7– Spie della velocità di rotazione delle lame 19– Caricatore batteria CB50xx (non incluso) 8– Leve di regolazione manubrio 20– Batteria Pellenc ULIB 1100 (non inclusa) 9– Copertura di espulsione 21– Maniglia del cesto di raccolta 10– Cavo alimentazione batteria 11–... -
Page 156: Preparazione Dell'utensile
PREPARAZIONE DELL'UTENSILE Il tosaerba è attualmente configurato in modalità di trasporto. Il manubrio (1) è ripiegato in avanti ed è bloccato dalla manopola di regolazione dell’altezza di taglio (13) e dalle leve di regolazione manubrio (8). Per iniziare a utilizzare il tosaerba, seguire la procedura di messa in funzione illustrata di seguito. -
Page 157: Installazione Del Cesto Di Raccolta
PREPARAZIONE DELL'UTENSILE - Bloccare le 2 leve di regolazione (8) per bloccare il manubrio nella posizione desiderata (sono presenti sei posizioni sulle scanalature di serraggio, dettaglio A). - Regolare il serraggio con la rotella (dettaglio B). Per potere manovrare agevolmente il tosaerba, scegliere la posizione di lavoro confortevole e piacevole che più... -
Page 158: Collegamento Della Batteria
PREPARAZIONE DELL'UTENSILE COLLEGAMENTO DELLA BATTERIA - Verificare che l'interruttore della batteria sia spento (posizione 0). - Collegare il cavo di alimentazione (10) sulla batteria (20) avendo cura di allineare i contrassegni di allineamento. Per prolungare la vita del connettore, quando questo è scollegato si consiglia di proteggerlo. Evitare quindi di metterlo in contatto con superfici abrasive o sporche o di fargli subire urti violenti (cadute). -
Page 159: Regolazioni Preliminari Dell'utensile
REGOLAZIONI PRELIMINARI DELL'UTENSILE Complimenti, il suo utensile ora è pronto all'uso! Non le resta che accendere la batteria ed effettuare alcune regolazioni preliminari (se non sono già state effettuate) per iniziare a tagliare l'erba. MESSA SOTTO TENSIONE DELLA BATTERIA - Accendere la batteria premendo sul pulsante - "0"... -
Page 160: Velocità Di Avanzamento Del Tosaerba
REGOLAZIONI PRELIMINARI DELL'UTENSILE VELOCITÀ DI AVANZAMENTO DEL TOSAERBA Si tratta di un tosaerba semovente. La trazione è posteriore e il tosaerba avanza da solo, è sufficiente guidarlo. La motricità rivoluzionaria di cui è dotato questo tosaerba è un aiuto non trascurabile per tosare senza sforzo i giardini in pendenza o inclinati. - Page 161 REGOLAZIONI PRELIMINARI DELL'UTENSILE a. Velocità di rotazione automatica: Il sensore di densità (15) situato sulla parte anteriore del tosaerba permette di regolare automaticamente la velocità di rotazione delle lame di taglio che varia tra 3000 e 5000 giri/min in base alla densità e all’altezza dell’erba.
- Page 162 REGOLAZIONI PRELIMINARI DELL'UTENSILE a. Selezione del tipo di velocità di rotazione: - Premere il pulsante (6) per selezionare il tipo di velocità di rotazione delle lame (illustrazione vista dal posto di lavoro): 1 led fisso : velocità autoregolata: da 3000 a 5000 giri/ verde min.
- Page 163 AVVIAMENTO ALL'UTILIZZO DELL'UTENSILE SPOSTAMENTO E GESTIONE DELL’UTENSILE Vi sono molteplici comandi che consentono al tosaerba di avanzare, arretrare, girare o attivare/disattivare la rotazione dei coltelli. Questi comandi possono essere utilizzati indipendentemente gli uni dagli altri o in combinazione tra loro. Per spostare il tosaerba preferire l'altezza massima al fine di proteggere il carter e i coltelli dagli urti.
-
Page 164: Spostamento E Gestione Dell'utensile
SPOSTAMENTO E GESTIONE DELL’UTENSILE COMANDI DI TOSATURA Comando 4: Rotazione delle lame di taglio - Con una mano, tenere premuto il pulsante di avvio (6). - Con l’altra mano, tirare la barra (2). - Rilasciare il pulsante di avvio (6). Il motore si avvia. ATTENZIONE: Per la sicurezza dell'operatore è... -
Page 165: Bloccaggi/Sbloccaggio Delle Ruote Anteriori
SPOSTAMENTO E GESTIONE DELL’UTENSILE Comando 6: Arresto delle lame di taglio - Rilasciare la barra (2) per arrestare il tosaerba. ATTENZIONE: Appena terminato l’utilizzo del tosaerba o non appena ci si allontana a lungo, non dimenticare: - di spegnere la batteria mettendo il pulsante in posizione "0' - di scollegare la batteria e di rimuoverla dal relativo supporto BLOCCAGGI/SBLOCCAGGIO DELLE RUOTE ANTERIORI Le ruote libere anteriori del tosaerba sono molto pratiche per spostarsi senza sforzo in qualsiasi direzione. -
Page 166: Attizione/Disattivazione Del Disinnesto Delle Ruote Posteriori
SPOSTAMENTO E GESTIONE DELL’UTENSILE ATTIZIONE/DISATTIVAZIONE DEL DISINNESTO DELLE RUOTE POSTERIORI Per spostare il tosaerba, non è indispensabile che il motore sia in funzione né che la batteria sia attiva. A tale fine è necessario disinnestare le ruote posteriori dalla trasmissione del motore: Attivazione del disinnesto delle ruote posteriori - Tirare il "Pulsante di blocco"... -
Page 167: Freno Di Lavoro
SPOSTAMENTO E GESTIONE DELL’UTENSILE FRENO DI LAVORO Per bloccare il tosaerba su una pendenza o su un'area inclinata, è possibile attivare il freno di lavoro. In tal caso, le ruote posteriori verranno frenate elettronicamente per agevolare il lavoro. Attivare il freno di lavoro - Azionare il grilletto d'avanzamento (3) dandogli un rapido impulso per attivare il sistema frenante del tosaerba. -
Page 168: Consigli Per L'uso
CONSIGLI PER L'USO Per tosare il prato, è necessario seguire un metodo specifico per avere il migliore risultato e risparmiare tempo. Di conseguenza, la tosatura deve partire dai lati verso il centro. In questo modo la tosatura ha una forma trasversale. La direzione di taglio dell'erba deve essere diversificata per ottenere un'altezza dell'erba uniforme. -
Page 169: Pendenze
CONSIGLI PER L'USO PENDENZE - Sebbene siano sempre più sicuri, i tosaerba sono sempre delle macchine pericolose e, per tale ragione, è preferibile tosare trasversalmente piuttosto che dall'alto al basso sui terreni in pendenza al fine di eliminare il rischio di ribaltamento. - Prestare particolare attenzione alle variazioni di direzione sui terreni in pendenza. -
Page 170: Tosatura Con Raccolta
CONSIGLI PER L'USO TOSATURA CON RACCOLTA - L'utilizzo del cesto di raccolta consente di avere una superficie tosata pulita rapidamente, senza dovere fare un secondo passaggio con il rastrello per raccogliere l'erba tagliata a terra. - Il cesto di raccolta si installa e si rimuove molto facilmente e senza utensili grazie alle impugnature (21). - Page 171 CONSIGLI PER L'USO b. Compostarli: L'erba tagliata può essere compostata, da sola o mescolata con altri residui del giardino e della cucina. Tuttavia, avere cura di non introdurre più di 5 cm di erba fresca in un compostatore in quanto si tratta di materiale molto ricco di azoto che esala calore e cattivi odori. In caso di elevati volumi di erba da destinare al compostaggio, si raccomanda di lasciar riposare gli sfalci della tosatura per una giornata al sole per accelerare il processo di decomposizione e impedire lo svilupparsi di cattivi odori.
-
Page 172: Manutenzione
MANUTENZIONE PERIODICITÀ DI MANUTENZIONE... -
Page 173: Consigli Utili Per Una Manutenzione Senza Pericoli
MANUTENZIONE CONSIGLI UTILI PER UNA MANUTENZIONE SENZA PERICOLI La manutenzione di diversi componenti del tosaerba è importante e garantisce la longevità e l'utilizzo del medesimo. ATTENZIONE: Scollegare sempre il tosaerba dalla batteria prima d'intervenire sui coltelli. Spegnere sempre il tosaerba e rimuovere la batteria prima di pulire la macchina con un getto d'acqua. -
Page 174: Cesto Di Raccolta
MANUTENZIONE CESTO DI RACCOLTA Dopo l'uso, il cesto di raccolta deve essere completamente pulito con un getto quindi messo ad asciugare, esposto ai sole sui vari lati, per uccidere i germi eventuali di funghi e malattie crittogamiche. - Svuotare regolarmente il cesto di raccolta durante la tosatura e assicurarsi sempre che il tessuto traspirante sia pulito. -
Page 175: Trasporto/Stoccaggio
TRASPORTO/STOCCAGGIO TRASPORTO - Verificare che la batteria (20) sia spenta, con il pulsante di accensione su "0". - Scollegare la batteria del tosaerba. - Bloccare il freno di trasporto. - Per ridurre l'ingombro del tosaerba durante il trasporto, piegare il manubrio invertendo l'ordine di montaggio e posizionarlo in verticale o in orizzontale. -
Page 176: Accessori E Materiali Consumabili
ACCESSORI E MATERIALI CONSUMABILI 1– Kit manutenzione lame Rasion raccolta, rif. 131404 2– Kit manutenzione lame Rasion universale, rif. 134104 3– Cesto di raccolta, rif: 120270 4– Kit Mulching, rif.: 57154 5– Kit supporto batteria 400, rif.: 135162 6– Kit supporto batteria 1500, rif.: 135161... - Page 177 RISOLUZIONE DEI PROBLEMI E PROTEZIONE DELL'UTENSILE...
- Page 178 RISOLUZIONE DEI GUASTI E PROTEZIONE DELL'UTENSILE...
- Page 179 I pezzi di ricambio PELLENC sostituiti nell'ambito della garanzia del prodotto sono coperti dalla garanzia commerciale a partire dalla consegna del prodotto PELLENC al cliente utente per una durata di due (2) anni in caso di prodotti collegati a una batteria PELLENC e per una durata di un (1) anno per gli altri prodotti PELLENC.
- Page 180 NON TENTARE MAI DI APRIRE IL TOSAERBA O LA BATTERIA PER NON INVALIDARE LA GARANZIA. RIVOLGERSI A UN CENTRO RIPARAZIONI AUTORIZZATO. MATERIALE BREVETTATO. • PELLENC si riserva il diritto di apportare ai propri prodotti tutte le modifiche di progettazione e di fabbricazione finalizzate al PERFEZIONAMENTO. Roger PELLENC...
-
Page 181: Dichiarazione "Ce" Di Conformità
DICHIARAZIONE "CE" DI CONFORMITÀ (RIGUARDA UNICAMENTE L'EUROPA) PRODUTTORE PELLENC S.A. INDIRIZZO QUARTIER NOTRE-DAME ROUTE DE CAVAILLON - B.P. 47 84122 PERTUIS CEDEX (FRANCIA) PERSONA AUTORIZZATA A COSTITUIRE LA DOCUMENTAZIONE PELLENC S.A. TECNICA INDIRIZZO QUARTIER NOTRE-DAME ROUTE DE CAVAILLON - B.P. 47... - Page 183 E-mail : pellenc.sa@pellenc.com www.pellenc.com Tradução das informações originais GUIA DO UTILIZADOR Rasion Easy CONTEÚDO: • Corta-relva Rasion Easy • Recipiente de recolha • Cavilhas de segurança (4) ANTES DE QUALQUER UTILIZAÇÃO, É FAVOR LER ATENTAMENTE O GUIA DO UTILIZADOR 59_132416_A - 02/2017...
- Page 185 GARANTIA E SERVIÇO PÓS-VENDA PELLENC S.A........
-
Page 186: Introdução
Não se pode reproduzir nenhuma parte deste manual sem a autorização escrita da sociedade PELLENC. As ilustrações presentes neste manual são fornecidas a título indicativo e em nenhum caso são contratuais. A sociedade PELLENC reserva-se o direito de introduzir nos seus produtos quaisquer modificações ou melhorias que julgar necessárias sem ter de as comunicar aos clientes que já... -
Page 187: Avisos De Segurança Gerais Para A Ferramenta
é uma ferramenta profissional cuja utilização se destina exclusivamente à limpeza dos espaços verdes (ervas, ervas densas, plantas lenhosas e silvas). • A empresa PELLENC S.A. não se responsabiliza pelos danos resultantes de uma utilização inadequada e diferente do fim a que o aparelho se destina. -
Page 188: Medidas De Segurança Relacionadas Com A Utilização Do Carregador E Da Bateria
Substituir os elementos usados ou danificados, a fim de manter a segurança da máquina. Utilizar apenas peças sobressalentes e acessórios originais. MEDIDAS DE SEGURANÇA RELACIONADAS COM A UTILIZAÇÃO DO CARREGADOR E DA BATERIA Consultar as informações sobre a bateria das ferramentas Pellenc. -
Page 189: Sinais De Segurança
SINAIS DE SEGURANÇA EQUIPAMENTO DE SEGURANÇA Equipamento de proteção Luvas resistentes Recomendado Sapatos de segurança Recomendado Proteção auditiva Recomendado Óculos de proteção Recomendado Casaco ou manguitos Recomendado Calças de trabalho Recomendado SINAIS DE SEGURANÇA O seu corta-relva deve ser utilizado com prudência. Para tal, foram colocados pictogramas destinados a relembrar as principais precauções de utilização no painel de ejeção da máquina. -
Page 190: Descrição E Características Técnicas
DESCRIÇÃO E CARACTERÍSTICAS TÉCNICAS 12 11... -
Page 191: Características Técnicas
18– Recipiente de recolha das lâminas 19– Carregador de bateria CB50xx (não fornecido) 8– Alavancas de ajuste do guiador 20– Bateria Pellenc ULIB 1100 (não fornecida) 9– Painel de ejeção 21– Punho do recipiente de recolha 10– Cabo de alimentação para a bateria CARACTERÍSTICAS TÉCNICAS... -
Page 192: Preparação Da Ferramenta
PREPARAÇÃO DA FERRAMENTA O seu corta-relva está atualmente configurado para o modo transporte. O guiador (1) está dobrado para a frente e bloqueado pelo punho para ajuste da altura de corte (13) e pelas alavancas de ajuste do guiador (8). Para começar a utilizar o seu corta-relva, siga as etapas de colocação em funcionamento descritas abaixo. -
Page 193: Instalação Do Recipiente De Recolha
PREPARAÇÃO DA FERRAMENTA - Bloquear as 2 alavancas de ajuste (8) para bloquear o guiador na posição escolhida (seis posições representadas na forquilha de aperto, pormenor A). - Ajustar o aperto com a roda de aperto (pormenor B). Para poder manobrar facilmente o seu corta-relva, selecione uma posição de trabalho confortável e agradável, adaptada às suas características. -
Page 194: Ligação Da Bateria
PREPARAÇÃO DA FERRAMENTA LIGAÇÃO DA BATERIA - Verificar se o interruptor da bateria está desligado (posição “0”). - Ligar o cabo de alimentação (10) à bateria (20), certificando-se de que alinha os respetivos pinos. Para prolongar a vida útil do conector, é aconselhável protegê-lo quando está desligado. Evitar colocá-lo em contacto com superfícies abrasivas ou sujas e evitar que sofra choques significativos (quedas). -
Page 195: Ajustes Preliminares Da Ferramenta
AJUSTES PRELIMINARES DA FERRAMENTA A sua ferramenta está agora pronta a usar! Só tem de ligar a bateria e proceder a alguns ajustes preliminares (se ainda não tiverem sido efetuados) para poder começar a cortar. LIGAÇÃO DA BATERIA - Ligar a bateria, carregando no botão - “0”... -
Page 196: Velocidade De Avanço Do Corta-Relva
AJUSTES PRELIMINARES DA FERRAMENTA VELOCIDADE DE AVANÇO DO CORTA-RELVA Este corta-relva tem tração integrada. Os motores acionam as rodas traseiras e o corta-relva avança sozinho; só terá de o conduzir. A motricidade revolucionária de que está dotado este corta-relva garante uma ajuda considerável para cortar sem esforço jardins com descidas ou elevações. - Page 197 AJUSTES PRELIMINARES DA FERRAMENTA a. Velocidade de rotação automática: O sensor de densidade (15) localizado na parte frontal do corta-relva permite regular automaticamente a velocidade de rotação das lâminas de corte, que varia entre 3000 e 5000 rpm, consoante a densidade e a altura da relva.
- Page 198 AJUSTES PRELIMINARES DA FERRAMENTA a. Seleção do tipo de velocidade de rotação: - Carregar no botão (6) para selecionar o tipo de velocidade de rotação das lâminas (ilustração vista do posto de trabalho): 1 LED verde não intermitente: velocidade autorregulada: 3000 a 5000 rpm 2 LED não intermitentes: velocidade manual 1: 3000 rpm 3 LED não intermitentes: velocidade manual 2: 4000 rpm...
- Page 199 MANUSEAMENTO DA FERRAMENTA DESLOCAÇÃO E MANUSEAMENTO DA FERRAMENTA Há vários comandos que permitem que o corta-relva avance, recue, vire ou que ativam/desativam a rotação das lâminas de corte. Estes comandos podem ser utilizados de forma independente ou combinados entre si. Para as deslocações com o corta-relva, optar preferencialmente pela altura máxima, a fim de proteger o cárter e as lâminas de corte contra choques.
-
Page 200: Deslocação E Manuseamento Da Ferramenta
DESLOCAÇÃO E MANUSEAMENTO DA FERRAMENTA COMANDOS DE CORTE Comando 4: rotação das lâminas de corte - Com uma mão, carregar continuamente no botão de colocação em funcionamento (6). - Com a outra mão, puxar a barra (2). - Soltar o botão de colocação em funcionamento (6). O motor arranca. -
Page 201: Bloquear/Desbloquear As Rodas Dianteiras
DESLOCAÇÃO E MANUSEAMENTO DA FERRAMENTA Comando 6: paragem das lâminas de corte - Soltar a barra (2) para parar o corta-relva. ATENÇÃO: sempre que o corta-relva não estiver a ser utilizado ou sempre que o deixar sem supervisão durante algum tempo, não se esqueça de: –... -
Page 202: Ativar/Desativar O Desengate Das Rodas Traseiras
DESLOCAÇÃO E MANUSEAMENTO DA FERRAMENTA ATIVAR/DESATIVAR O DESENGATE DAS RODAS TRASEIRAS Para deslocar o corta-relva, não é obrigatório que o motor esteja a funcionar, nem que a bateria esteja ligada. Para tal, deverá dissociar as rodas traseiras do acionamento do motor: Ativar o desengate das rodas traseiras - Puxar o “Botão de bloqueio”... -
Page 203: Travão De Trabalho
DESLOCAÇÃO E MANUSEAMENTO DA FERRAMENTA TRAVÃO DE TRABALHO Para manter o corta-relva parado em segurança num terreno com declives ou inclinações, considere ativar o travão de trabalho. As rodas traseiras serão então travadas eletronicamente para o ajudar a trabalhar. Ativar o travão de trabalho - Acionar o gatilho de avanço (3) dando-lhe uma rápida impulsão para ativar o sistema de travagem do corta- relva. -
Page 204: Conselhos De Utilização
CONSELHOS DE UTILIZAÇÃO Para cortar relvados, é necessário adotar um método para obter melhores resultados e poupar tempo. Assim, o corte é feito a partir dos lados em direção ao centro. O corte segue uma forma transversal. O sentido de corte da relva deve ser diversificado, para que a altura da erva seja igual. Porém, é aconselhável ter especial cuidado no corte de relvados situados em terrenos com descida, para evitar a inclinação do corta-relva. -
Page 205: Descidas
CONSELHOS DE UTILIZAÇÃO DESCIDAS - Mesmo sendo cada vez mais seguros, os corta-relvas continuam a ser máquinas perigosas. Por isso, é preferível cortar transversalmente em vez de cima para baixo em terrenos com descidas, a fim de evitar o risco de oscilações. - Ter especial cuidado nas mudanças de direção num terreno com descidas. -
Page 206: Corte Com Recolha
CONSELHOS DE UTILIZAÇÃO CORTE COM RECOLHA - A utilização do recipiente de recolha permite ter uma relva limpa rapidamente, sem necessidade de uma segunda passagem com o ancinho para recolher a erva cortada do solo. - Graças às suas pegas, o recipiente é instalado e retirado muito facilmente, sem ferramentas (21). - Page 207 CONSELHOS DE UTILIZAÇÃO b. Efetuar a compostagem dos resíduos: É possível efetuar a compostagem da erva cortada, isoladamente ou misturada com outros resíduos do jardim e da cozinha. Contudo, nunca coloque mais do que 5 cm de relva fresca num compostor, pois é...
-
Page 208: Manutenção
MANUTENÇÃO PERIODICIDADE DA MANUTENÇÃO... -
Page 209: Conselhos Úteis Para Uma Manutenção Sem Perigo
MANUTENÇÃO CONSELHOS ÚTEIS PARA UMA MANUTENÇÃO SEM PERIGO A manutenção dos diferentes elementos do corta-relva é importante, pois garantirá a sua durabilidade e utilização. ATENÇÃO: Desligar sempre o corta-relva da bateria antes de qualquer intervenção nas lâminas de corte. Desligar sempre a bateria e retirá-la antes limpar o corta-relva com um jato de água. Utilizar sempre produtos certificados, adequados ao seu corta-relva. -
Page 210: Recipiente De Recolha
MANUTENÇÃO RECIPIENTE DE RECOLHA Após a utilização, o recipiente de recolha deve ser sempre totalmente limpo com jato. Em seguida, deve ser colocado a secar ao sol, virado ao contrário, para eliminar eventuais germes de fungos e de doenças criptogâmicas. - Esvaziar regularmente o recipiente de recolha durante o corte e certificar-se sempre de que o tecido ventilado está... -
Page 211: Transporte/Armazenamento
TRANSPORTE/ARMAZENAMENTO TRANSPORTE - Certificar-se de que a bateria (20) está desligada, botão de ignição na posição “0”. - Desligar a bateria do corta-relva. - Bloquear o travão de transporte. - Para facilitar o transporte do corta-relva, dobrar o guiador (respeitando a ordem inversa à montagem) e colocá-lo numa posição vertical ou horizontal. -
Page 212: Acessórios E Consumíveis
ACESSÓRIOS E CONSUMÍVEIS 1– Kit de manutenção de lâminas Rasion recolha, ref.: 131404 2– Kit de manutenção de lâminas Rasion universal, ref.: 134104 3– Recipiente de recolha, ref.: 120270 4– Kit Mulching, ref.: 57154 5– Kit de suporte de bateria 400, ref.: 135162 6–... -
Page 213: Reparação E Proteção Da Ferramenta
REPARAÇÃO E PROTEÇÃO DA FERRAMENTA... - Page 214 REPARAÇÃO E PROTEÇÃO DA FERRAMENTA...
-
Page 215: Garantia E Serviço Pós-Venda Pellenc S.a
As peças sobresselentes PELLENC substituídas dentro da garantia do produto estão cobertas pela garantia comercial a contar da data de entrega do produto PELLENC ao cliente utilizador durante dois (2) anos, no que diz respeito aos produtos ligados a uma bateria PELLENC, e durante um (1) ano, no que diz respeito aos outros produtos PELLENC. - Page 216 NUNCA TENTE ABRIR O CORTA-RELVA OU A BATERIA, POIS PODERÁ ANULAR A GARANTIA. CONTACTE UM ASSISTENTE AUTORIZADO. MATERIAL LICENCIADO • A PELLENC reserva-se o direito de efetuar modificações na criação e fabrico dos seus produtos com vista a desenvolvê-los para a PERFEIÇÃO Roger PELLENC...
-
Page 217: Declaração De Conformidade "Ce
DECLARAÇÃO DE CONFORMIDADE “CE” (APENAS NA EUROPA) FABRICANTE PELLENC S.A. MORADA QUARTIER NOTRE-DAME ROUTE DE CAVAILLON - B.P. 47 84122 PERTUIS CEDEX (FRANÇA) ENTIDADE AUTORIZADA A CONSTITUIR O DOSSIER TÉCNICO PELLENC S.A. MORADA QUARTIER NOTRE-DAME ROUTE DE CAVAILLON - B.P. 47 84122 PERTUIS CEDEX (FRANÇA) - Page 219 Tel : +33(0)4 90 09 47 00 Fax : +33(0)4 90 09 64 09 E-mail : pellenc.sa@pellenc.com www.pellenc.com Vertaling van de oorspronkelijke gebruiksaanwijzing GEBRUIKERSHANDLEIDING Rasion Easy INHOUD: • Grasmaaier Rasion Easy • Opvangbak • Veiligheidspinnen (4) LEES DE GEBRUIKERSHANDLEIDING AANDACHTIG DOOR ALVORENS HET APPARAAT TE GEBRUIKEN 59_132416_A - 02/2017...
- Page 221 GARANTIE EN KLANTENDIENST VAN PELLENC S.A........
-
Page 222: Inleiding
PELLENC. Illustraties in deze handleiding worden uitsluitend ter informatie verstrekt en kunnen in geen geval als bindend worden beschouwd. De firma PELLENC behoudt zich het recht voor de kenmerken van zijn producten naar eigen goeddunken op ieder moment te wijzigen of verbeteren zonder voorafgaande kennisgeving aan klanten die reeds in bezit zijn van een soortgelijk model. -
Page 223: Algemene Veiligheidswaarschuwingen Voor Het Gereedschap
(gras, dicht gras, vervilt gras en bramen) mag worden gebruikt. • PELLENC S.A. kan niet aansprakelijk worden gesteld voor schade die wordt veroorzaakt door onjuist of oneigenlijk gebruik. • PELLENC S.A. kan evenmin aansprakelijk gesteld worden voor schade die voortvloeit uit het gebruik van niet-originele onderdelen of accessoires. -
Page 224: Veiligheidsmaatregelen In Verband Met Het Gebruik Van De Oplader En De Accu
De versleten of beschadigde onderdelen vervangen zodat de machine veilig blijft. Uitsluitend originele vervangingsonderdelen en accessoires gebruiken. VEILIGHEIDSMAATREGELEN IN VERBAND MET HET GEBRUIK VAN DE OPLADER EN DE ACCU De handleiding van de Pellenc gereedschapsbatterij raadplegen. -
Page 225: Veiligheidssignalen
VEILIGHEIDSSIGNALEN VEILIGHEIDSUITRUSTING Beschermingsuitrusting Dragen Stevige handschoenen Aanbevolen Veiligheidsschoenen Aanbevolen Antilawaaivoorziening Aanbevolen Veiligheidsbril Aanbevolen Jas of manchetten Aanbevolen Werkbroek Aanbevolen VEILIGHEIDSSIGNALEN Uw grasmaaier moet met beleid worden gebruikt. Daartoe zijn op de uitwerpklep van de machine pictogrammen geplaatst om u te herinneren aan de belangrijkste voorzorgsmaatregelen voor het gebruik. -
Page 226: Beschrijving En Technische Gegevens
BESCHRIJVING EN TECHNISCHE GEGEVENS 12 11... -
Page 227: Technische Kenmerken
6– Selectieknop draaisnelheid van de messen 18– Opvangbak 7– Indicatielampjes draaisnelheid van de messen 19– Acculader CB50xx (niet meegeleverd) 8– Spanhendels stuurstang 20– Accu Pellenc ULIB 1100 (niet meegeleverd) 9– Uitwerpklep 21– Handgreep opvangbak 10– Stroomsnoer accu 11– Deksel snijcarter 12–... -
Page 228: Voorbereiding Van Het Gereedschap
VOORBEREIDING VAN HET GEREEDSCHAP Uw grasmaaier bevindt zich nu in de transportstand. De stuurstang (1) is naar voren geklapt en wordt geblokkeerd door de hendel voor de regeling van de snijhoogte (13) en de spanhendels van de stuurstang (8). Om te beginnen met het gebruiken van uw grasmaaier onderstaande stappen volgen voor de inbedrijfstelling. -
Page 229: Installatie Van De Opvangbak
VOORBEREIDING VAN HET GEREEDSCHAP - Vergrendel de 2 spanhendels (8) om de stuurstang in de gekozen stand te vergrendelen (zes standen aangegeven op de vergrendelingsas, uitvergroting A). - Vastzetten met de knop (uitvergroting B). Kies voor een gemakkelijke hantering van uw grasmaaier een comfortabele en prettige werkstand, die past bij uw postuur. -
Page 230: De Batterij Aansluiten
VOORBEREIDING VAN HET GEREEDSCHAP DE BATTERIJ AANSLUITEN - Controleer of de schakelaar van de batterij uit staat (stand '0'). - De stroomkabel (10) op de batterij (20) aansluiten en ervoor zorgen dat de veiligheidsmarkeringen op elkaar aansluiten. Om de levensduur van de connector te verlengen wordt aangeraden deze te beschermen als het apparaat is uitgeschakeld. -
Page 231: Voorbereidende Instellingen Van Het Gereedschap
VOORBEREIDENDE INSTELLINGEN VAN HET GEREEDSCHAP Gefeliciteerd, uw gereedschap is nu klaar voor gebruik! U hoeft nu alleen nog de batterij aan te zetten en enkele voorbereidende instellingen door te lopen (als die niet al zijn gedaan) om te kunnen beginnen met maaien. DE BATTERIJ ONDER SPANNING BRENGEN - De batterij aanzetten door op de knop te drukken - '0'... -
Page 232: Voorwaartse Snelheid Van De Grasmaaier
VOORBEREIDENDE INSTELLINGEN VAN HET GEREEDSCHAP VOORWAARTSE SNELHEID VAN DE GRASMAAIER Deze grasmaaier is een zelfrijdende grasmaaier. De motoren drijven de achterwielen aan en de grasmaaier rijdt vanzelf, u hoeft hem dus alleen maar te leiden. De motoraandrijving waarmee deze grasmaaier is uitgerust zorgt voor een belangrijke ondersteuning om moeiteloos glooiende tuinen of tuinen op hellingen te maaien. - Page 233 VOORBEREIDENDE INSTELLINGEN VAN HET GEREEDSCHAP a. Automatische draaisnelheid: Dankzij de dichtheidssensor (15) aan de voorzijde van de grasmaaier kan de draaisnelheid van de messen automatisch worden geregeld. Deze varieert van 3000 tot 5000 t/min naargelang de dichtheid en de hoogte van het gras.
- Page 234 VOORBEREIDENDE INSTELLINGEN VAN HET GEREEDSCHAP a. Selectie van het type draaisnelheid: - Op de knop (6) drukken voor de selectie van het type draaisnelheid van de messen (zie illustratie van het zicht op het bedieningspaneel): 1 continu brandende groene led: automatische snelheidsregeling: 3000 tot 5000 t/min 2 continu brandende leds: handmatige snelheid 1: 3000 t/ 3 continu brandende leds: handmatige snelheid 2: 4000 t/...
- Page 235 HET VASTHOUDEN VAN HET GEREEDSCHAP VERPLAATSING EN HANTERING VAN HET GEREEDSCHAP De grasmaaier kan met verschillende commando's vooruit rijden, achteruit rijden, draaien of het draaien van de messen activeren/desactiveren. Deze commando's kunnen hetzij onafhankelijk van elkaar worden gebruikt, hetzij in onderlinge combinatie. Geef voor de verplaatsingen met de grasmaaier de voorkeur aan de maximale hoogte om de carter en de messen tegen schokken te beschermen.
-
Page 236: Verplaatsing En Hantering Van Het Gereedschap
VERPLAATSING EN HANTERING VAN HET GEREEDSCHAP MAAICOMMANDO'S Commando 4: Het draaien van de messen - Met een hand op de startknop (6) drukken en ingedrukt houden. - Met de andere hand de stang (2) aantrekken. - De startknop (6) loslaten. De motor wordt gestart. LET OP: Voor uw veiligheid op elk moment alle vier de wielen op de grond houden. -
Page 237: De Voorwielen Blokkeren / Deblokkeren
VERPLAATSING EN HANTERING VAN HET GEREEDSCHAP Commando 6: De messen stilzetten - De stang (2) loslaten om de grasmaaier stil te zetten. LET OP: Zodra de grasmaaier niet meer wordt gebruikt of als u zich langere tijd van de grasmaaier verwijdert, niet vergeten: - de accu uit zetten door de knop op '0' te zetten. -
Page 238: De Ontkoppeling Van De Achterwielen Activeren / Desactiveren
VERPLAATSING EN HANTERING VAN HET GEREEDSCHAP DE ONTKOPPELING VAN DE ACHTERWIELEN ACTIVEREN / DESACTIVEREN Voor het verplaatsen van de grasmaaier is het niet absoluut noodzakelijk dat de motor aan staat en zelfs niet dat de batterij is ingeschakeld. Daartoe moet u de achterwielen loskoppelen van de aandrijving van de motor: De ontkoppeling van de achterwielen activeren - Druk op de 'Vergrendelingsknop' (17) van elk van... -
Page 239: Werkrem
VERPLAATSING EN HANTERING VAN HET GEREEDSCHAP WERKREM Om de grasmaaier op glooiend of hellend terrein te beveiligen, ervoor zorgen de werkrem te activeren. De achterwielen worden dan elektronisch geremd om u te helpen bij het werk. De werkrem activeren - De hendel voortbewegen (3) indrukken met een snelle impuls om het remsysteem van de grasmaaier te activeren. -
Page 240: Adviezen Voor Het Gebruik
ADVIEZEN VOOR HET GEBRUIK Om het gras te maaien, moet een bepaalde methode worden gevolgd om een beter resultaat te krijgen en tijd te winnen. Daarom moet vanaf de zijkanten naar het midden worden gemaaid. Het maaien gebeurt dus in een kruisvorm. Voor een egale hoogte van het grasveld moet de maairichting van het gras worden afgewisseld. -
Page 241: Hellingen
ADVIEZEN VOOR HET GEBRUIK HELLINGEN - Al worden grasmaaiers steeds beter beveiligd, het blijven gevaarlijke machines. Daarom verdient het de voorkeur om hellende terreinen overdwars te maaien in plaats van van boven naar beneden, om het risico van omslaan te vermijden. - Let in het bijzonder goed op bij het veranderen van richting op een hellend terrein. -
Page 242: Maaien Met Opvang
ADVIEZEN VOOR HET GEBRUIK MAAIEN MET OPVANG - Het gebruik van de opvangbak maakt het mogelijk snel een schoon gazon te krijgen, zonder dat daarna te moeten naharken om het gemaaide gras te verzamelen. - Dankzij zijn handgrepen kan de bak zeer gemakkelijk en zonder gereedschap worden geplaatst en verwijderd (21). - Page 243 ADVIEZEN VOOR HET GEBRUIK b. Composteren: Het gemaaide gras kan, alleen of vermengd met ander tuin- en keukenafval, worden gecomposteerd. Let er echter op nooit meer dan 5 cm vers gras in een compostbak te doen want het is zeer rijk aan stikstof, waarin zich warmte en stank ontwikkelen. Als de te composteren hoeveelheden te groot zijn, kunt u de maairesten een dag in de zon laten liggen door ze over de grond uit te spreiden.
-
Page 244: Onderhoud
ONDERHOUD ONDERHOUDSRITME... -
Page 245: Nuttige Adviezen Voor Veilig Onderhoud
ONDERHOUD NUTTIGE ADVIEZEN VOOR VEILIG ONDERHOUD Het onderhoud van de verschillende onderdelen van de grasmaaier is belangrijk, hierdoor wordt zijn levensduur en zijn gebruik gegarandeerd. LET OP: De grasmaaier altijd loskoppelen van de batterij alvorens werkzaamheden te verrichten aan de messen. -
Page 246: Opvangbak
ONDERHOUD OPVANGBAK Na gebruik moet de opvangbak altijd volledig worden schoongemaakt met een waterstraal en vervolgens naar de zon gericht te drogen worden gelegd, om eventuele kiemen van schimmels te doden en schimmelziekten tegen te gaan. - De opvangbak tijdens het maaien regelmatig legen en zich er altijd van overtuigen dat het ventilerende weefsel schoon is. -
Page 247: Vervoer / Opslag
VERVOER / OPSLAG VERVOER - Controleren of de accu (20) uit staat, de aan/uit knop moet op '0' staan. - De accu van de grasmaaier loskoppelen. - De transportrem vastzetten. - Om de benodigde ruimte van de grasmaaier tijdens het vervoer te verkleinen, de stuurstang inklappen in de omgekeerde volgorde van zijn montage en de machine hetzij verticaal, hetzij horizontaal plaatsen. -
Page 248: Accessoires En Verbruiksgoederen
ACCESSOIRES EN VERBRUIKSGOEDEREN 1– Onderhoudskit messen Rasion met opvang, ref: 131404 2– Onderhoudskit messen Rasion universeel, ref: 134104 3– Opvangbak, ref: 120270 4– Mulching kit, ref: 57154 5– Kit steun accu 400, ref: 135162 6– Kit steun accu 1500, ref: 135161... -
Page 249: Storingen Verhelpen En Het Gereedschap Beschermen
STORINGEN VERHELPEN EN HET GEREEDSCHAP BESCHERMEN... - Page 250 REPARATIE EN BESCHERMING VAN HET GEREEDSCHAP...
-
Page 251: Garantie En Klantendienst Van Pellenc S.a
PELLENC-producten. In het geval van producten die op een PELLENC-accu zijn aangesloten, is op de onderdelen die in het kader van de garantie op het product na de 12e gebruiksmaand worden vervangen, een garantie van toepassing van een periode van een (1) jaar. - Page 252 GA NAAR EEN OFFICIEEL ERKENDE REPARATEUR. GEOCTROOIEERD MATERIEEL • PELLENC behoudt zich het recht voor om wijzigingen aan te brengen aan het ontwerp en de fabricage van zijn materieel, waardoor een stap verder wordt gezet op de weg naar PERFECTIE.
-
Page 253: Ce'-Conformiteitsverklaring
‘CE’-CONFORMITEITSVERKLARING (BETREFT ALLEEN EUROPA) FABRIKANT PELLENC S.A. ADRES QUARTIER NOTRE-DAME ROUTE DE CAVAILLON - B.P. 47 84122 PERTUIS CEDEX (FRANKRIJK) PERSOON GEMACHTIGD OM HET TECHNISCHE DOSSIER OP PELLENC S.A. TE STELLEN ADRES QUARTIER NOTRE-DAME ROUTE DE CAVAILLON - B.P. 47...
Need help?
Do you have a question about the Rasion Easy and is the answer not in the manual?
Questions and answers
