4.4.3 Câble BUS
Le client doit prévoir un câble BUS entre le gestionnaire de
pompe à chaleur (N1) et le RTM Econ A⁄U. La topologie de ce
câble doit être linéaire (Fig. 4.11 - page 7). Pour ce faire, utiliser
un câble blindé 2 x 0,25 mm² d'une longueur maximale de
500 m. Le blindage du câble sert de mise à la terre (GND).
Selon le type de pompe à chaleur, le câble BUS doit être rac-
cordé aux bornes conformément au Tab. 4.1 - page 6 ou à la
Fig. 4.9 - page 6/Fig. 4.10 - page 6.
RTM Econ A⁄U Gestionnaire de pompe à chaleur
+ / - / GND
A (Rx+/Tx+)
B (Rx-/Tx)-
Terre (GND)
N1-J26
+ / - / GND
Tab. 4.1:
ATTENTION !
Les bornes A/B et la terre GND du RTM Econ A⁄U présentent une faible
tension. La tension réseau (~230 V) sur ces bornes détruirait
l'électronique du régulateur.
ATTENTION !
Avec RTM Econ A⁄U, le nombre de circuits de rafraîchissement/chauffage
ne doit pas dépasser 2. 10 RTM Econ A⁄U maximum peuvent être
associés à chaque circuit de rafraîchissement/chauffage. Le gestionnaire
de pompe à chaleur est capable de communiquer avec 20 RTM Econ A⁄U
au total. En présence de plus de 20 pièces, les autres RTM Econ A⁄U ne
peuvent plus communiquer avec le gestionnaire de pompe à chaleur. Un
câble blindé 2 x 0,25 mm² d'une longueur maximale de 500 m doit être
utilisé.
Fig. 4.9:
FR-6
X5.1 si
non disponible
452115.66.39 · FD 9707

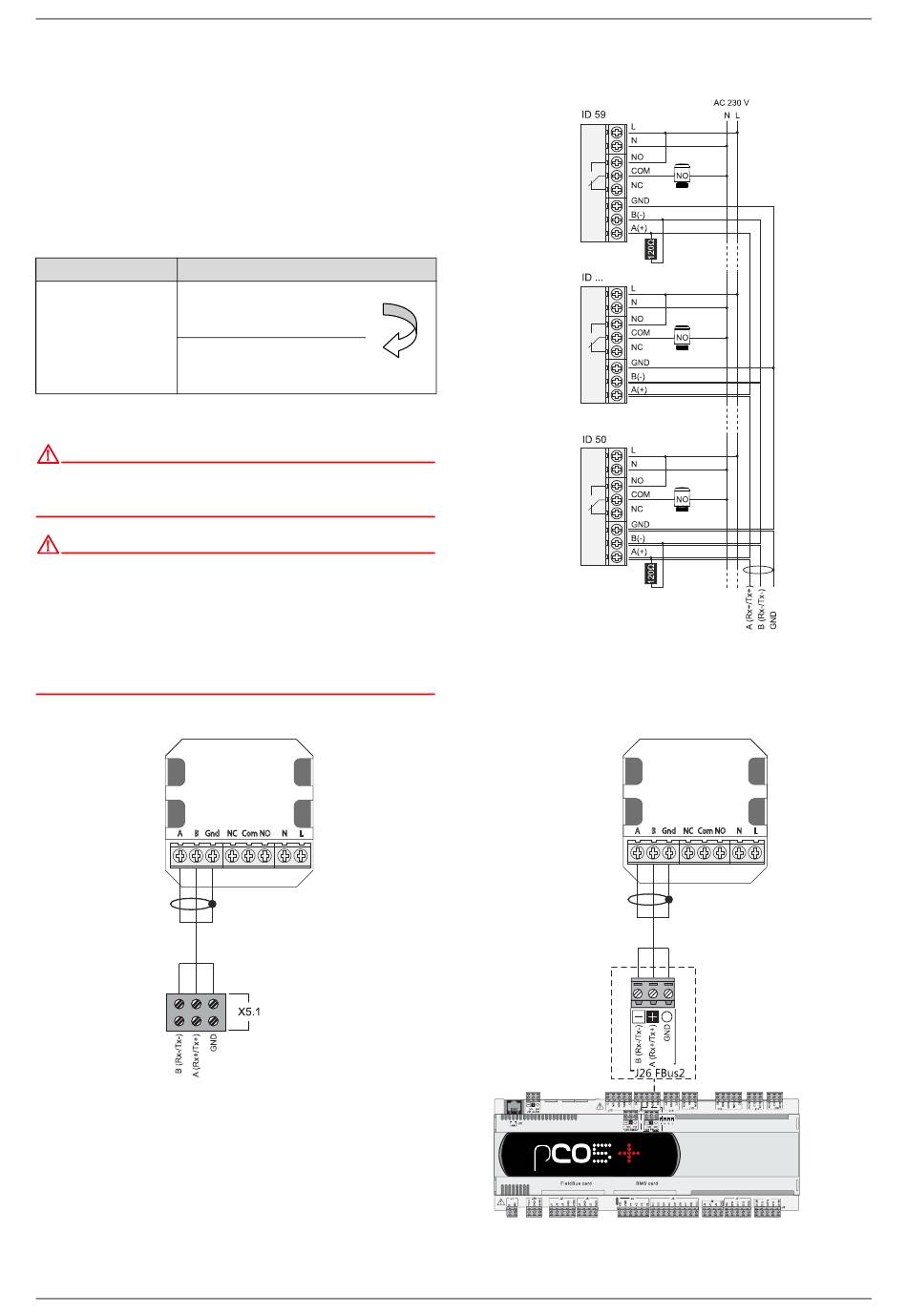

Fig. 4.8:Câble BUS avec plusieurs régulateurs de température ambiante
Fig. 4.10:
Smart-RTC+
