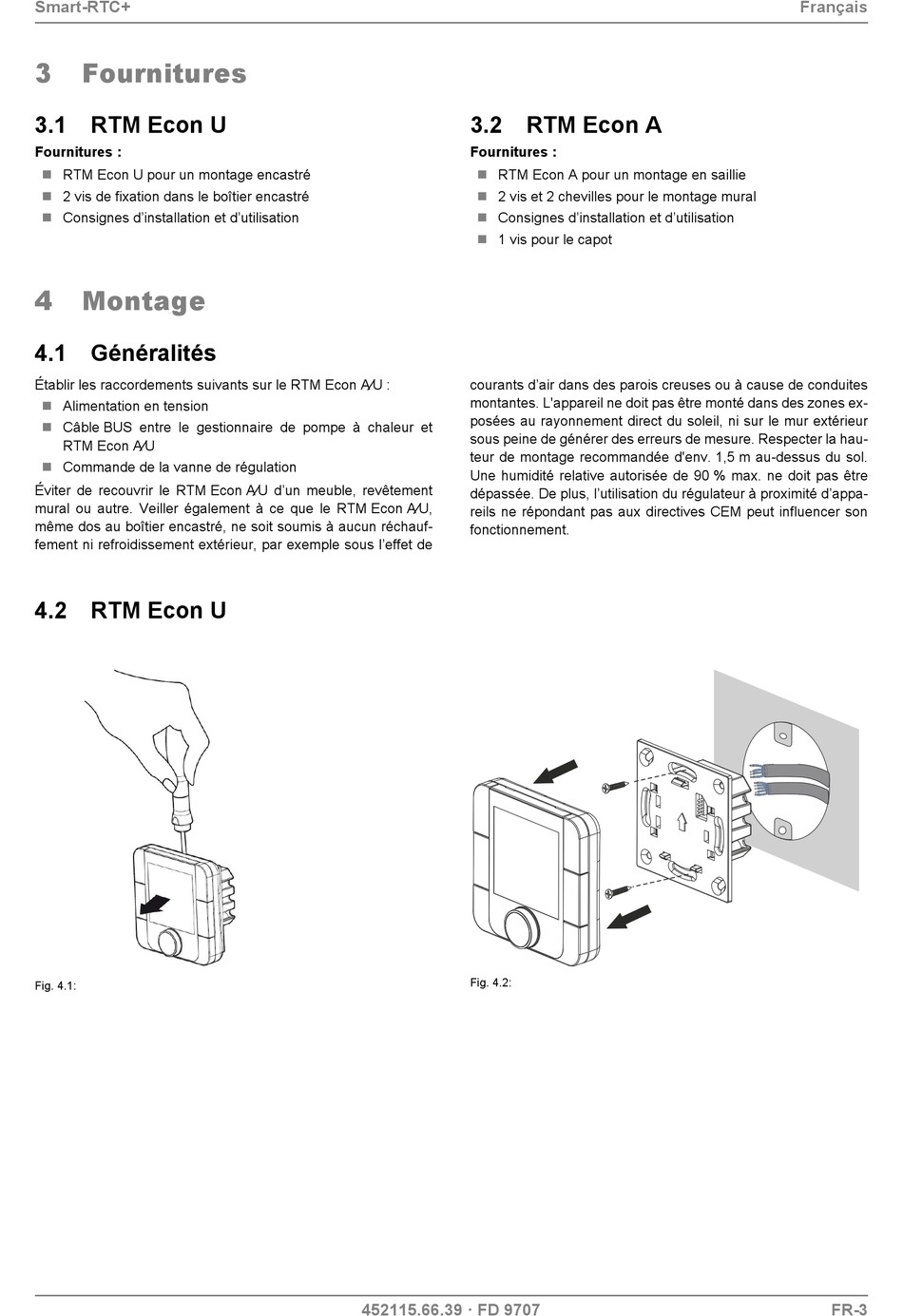

Fournitures; Rtm Econ U; Rtm Econ A; Montage - Dimplex Smart-RTC+ RTM Econ A Installation And Operating Instruction

Smart-RTC+
3

Fournitures

3.1 RTM Econ U

Fournitures :
 RTM Econ U pour un montage encastré
 2 vis de fixation dans le boîtier encastré
 Consignes d'installation et d'utilisation
4

Montage

4.1 Généralités
Établir les raccordements suivants sur le RTM Econ A⁄U :
 Alimentation en tension
 Câble BUS entre le gestionnaire de pompe à chaleur et
RTM Econ A⁄U
 Commande de la vanne de régulation
Éviter de recouvrir le RTM Econ A⁄U d'un meuble, revêtement
mural ou autre. Veiller également à ce que le RTM Econ A⁄U,
même dos au boîtier encastré, ne soit soumis à aucun réchauf-
fement ni refroidissement extérieur, par exemple sous l'effet de
4.2 RTM Econ U
Fig. 4.1:

3.2 RTM Econ A

Fournitures :
 RTM Econ A pour un montage en saillie
 2 vis et 2 chevilles pour le montage mural
 Consignes d'installation et d'utilisation
 1 vis pour le capot
courants d'air dans des parois creuses ou à cause de conduites
montantes. L'appareil ne doit pas être monté dans des zones ex-
posées au rayonnement direct du soleil, ni sur le mur extérieur
sous peine de générer des erreurs de mesure. Respecter la hau-
teur de montage recommandée d'env. 1,5 m au-dessus du sol.
Une humidité relative autorisée de 90 % max. ne doit pas être
dépassée. De plus, l'utilisation du régulateur à proximité d'appa-
reils ne répondant pas aux directives CEM peut influencer son
fonctionnement.
Fig. 4.2:
452115.66.39 · FD 9707
Français
FR-3
