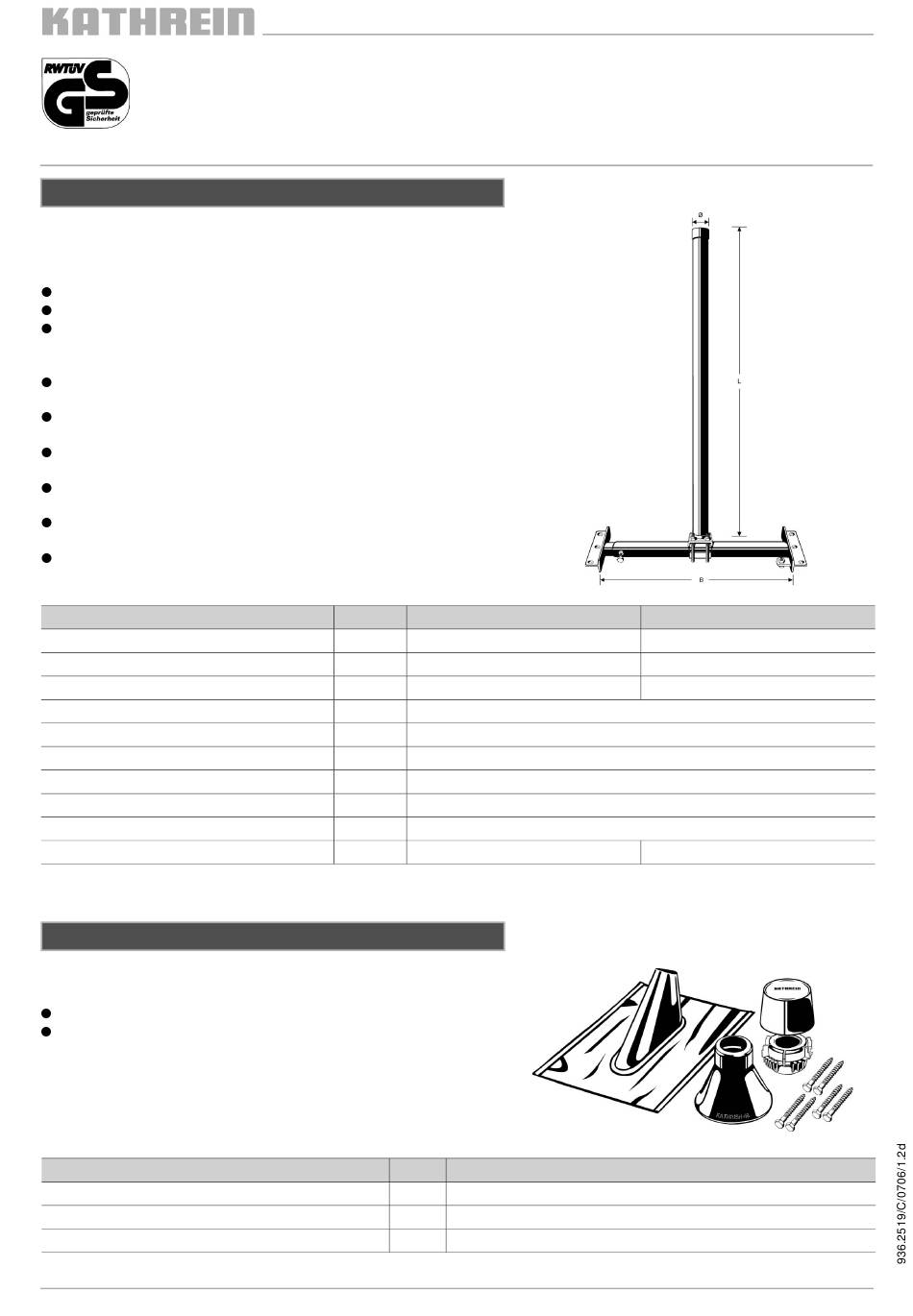

Dachsparrenhalter
ZAS 40
ZAS 41
Für die Montage von Parabolantennen auf dem Dach
TÜV-geprüft für Parabolantennen bis 1 m Ø
ZAS 40 für eine Parabolantenne
ZAS 41 für eine Parabolantenne und eine zusätzliche
UKW-Antenne
Montage von außen direkt oder durch die Konterlattung
auf den Sparren
Flexible Anpassung an den Sparrenabstand durch
ausziehbares Teleskoprohr
Für jede Dachneigung stufenlos einstellbar
(Begrenzung nur durch Abdeckblech)
Kabeleinführung über die Mastspitze mit ZTC 08
(im Lieferumfang von ZTS 41 enthalten)
Mit Erdungsschraube, Mastabdeckkappe und
6 Befestigungsschrauben 10 x 100 mm
Feuerverzinkt
Typ
Bestell-Nr.
Mastdurchmesser (Ø)
Mastlänge (L)
Sparrenabstand (B)
Dachneigung
Rahmen-Abmessungen ca.
Geeignet für Parabolantenne
Geeignetes Montagezubehör
Zul. Biegemoment ¹
)
Verpackungs-Einheit/Gewicht
¹
)
Die Windlastaufnahme des Mastrohres ist bereits berücksichtigt (gilt für 800 N/m² und 1100 N/m²)
Dachsparrenhalter-Montage-Set
ZTS 40
Für die Befestigung der Dachsparrenhalter ZAS 40 und ZAS 41
Das Set besteht aus:
- Blei-Abdeckblech (410 x 410 mm)
- Mastkappe zur Einführung von acht bzw. zehn Kabeln
- Abdeckkragen (Ø: 48 mm)
- 6 Befestigungsschrauben (10 x 100 mm)
Typ
Bestell-Nr.
Passend für
Verpackungs-Einheit/Gewicht
Dachsparrenhalter
20410011
20410012
mm
mm
mm
°
mm
Nm
St./kg
20410013
ZAS 40
20410011
48
900
CAS 60/CAS 75/CAS 90
Dachsparrenhalter-Montage-Set ZTS 40
1/6,5
Dachsparrenhalter ZAS 40, ZAS 41
St./kg
ZAS 41
20410012
1300
510-900
0-90
580 bis 980 x 148 x 40
700
1/7,5
ZTS 40
20410013
1/2,9
ZAS 40
20410011
ZAS 41
20410012
48
