Dachsparrenhalter ZAS 45
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
► Das Gerät erst installieren und benutzen, nachdem Sie dieses Doku-
ment gelesen und verstanden haben.
► Die in diesem Dokument beschriebenen Maßnahmen immer in der
angegebenen Reihenfolge durchführen.
► Dieses Dokument während der Lebensdauer des Geräts aufbewahren.
Das Dokument an nachfolgende Besitzer und Benutzer weitergeben.
Die aktuelle Version dieses Dokuments finden Sie auf www.kathrein.com.
Merkmale

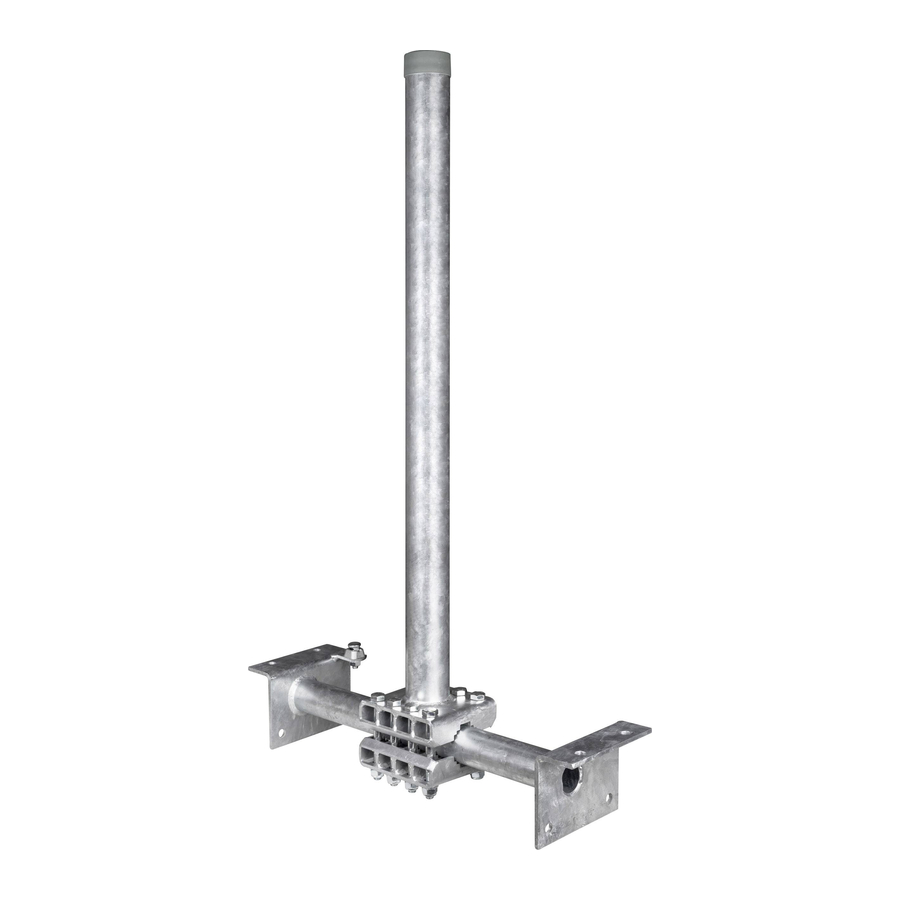

Der ZAS 45 ist ein Dachsparrenhalter für die Montage von Parabolan-
tennen.
■
TÜV-geprüft für Parabolantennen bis max. Ø 1,3 m
■ Montage von außen direkt auf den Dachsparren oder der Konterlat-
tung
■
Flexible Anpassung an den Sparrenabstand durch
ausziehbares Teleskoprohr
■
Stufenlose Einstellung für jede Dachneigung von 0° bis 90° (Begren-
zung nur durch Abdeckblech)
■
Feuerverzinkt
■ Kabeleinführung über die Mastspitze mit ZTC 08 (als Zubehör erhältlich)
■ Blitzstromtragfähig dimensioniert (100 kA, 10/350 µs gemäß
DIN VDE 0855-300)
Lieferumfang
● Dachsparrenhalter
● 4 Holzschrauben 12 x 100 mm
● 4 Holzschrauben 12 x 50 mm
● 8 Klemmschrauben M12
Zubehör
● Abdeckkragen ZTC 60
● Dachabdeckblech ZTB 60
● Mastabdeckkappe ZTC 08
Bestimmungsgemäßer Gebrauch
Der ZAS 45 ist ein Dachsparrenhalter für die Montage von Parabolantennen bis max. Ø 1,3 m.
Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises und der den Geräten beiliegenden Dokumen-
tationen und Anleitungen hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
Montage
Sicherheitshinweise
WARNUNG
Absturzgefahr!
Absturzverletzungen bei Montagearbeiten auf dem Dach.
► Sicherstellen, dass die Unterkonstruktion eine ausreichende Tragfähigkeit hat.
► Feste und rutschsichere Schuhe tragen.
► Sicherstellen, dass das Dach und die Aufstiegshilfe trocken, sauber und rutschfest sind.
1 / 2
● 8 Muttern M12
● Erdungsklemme
● Feststellschraube M12
● Mastkappe
ZAS 45 20410062
