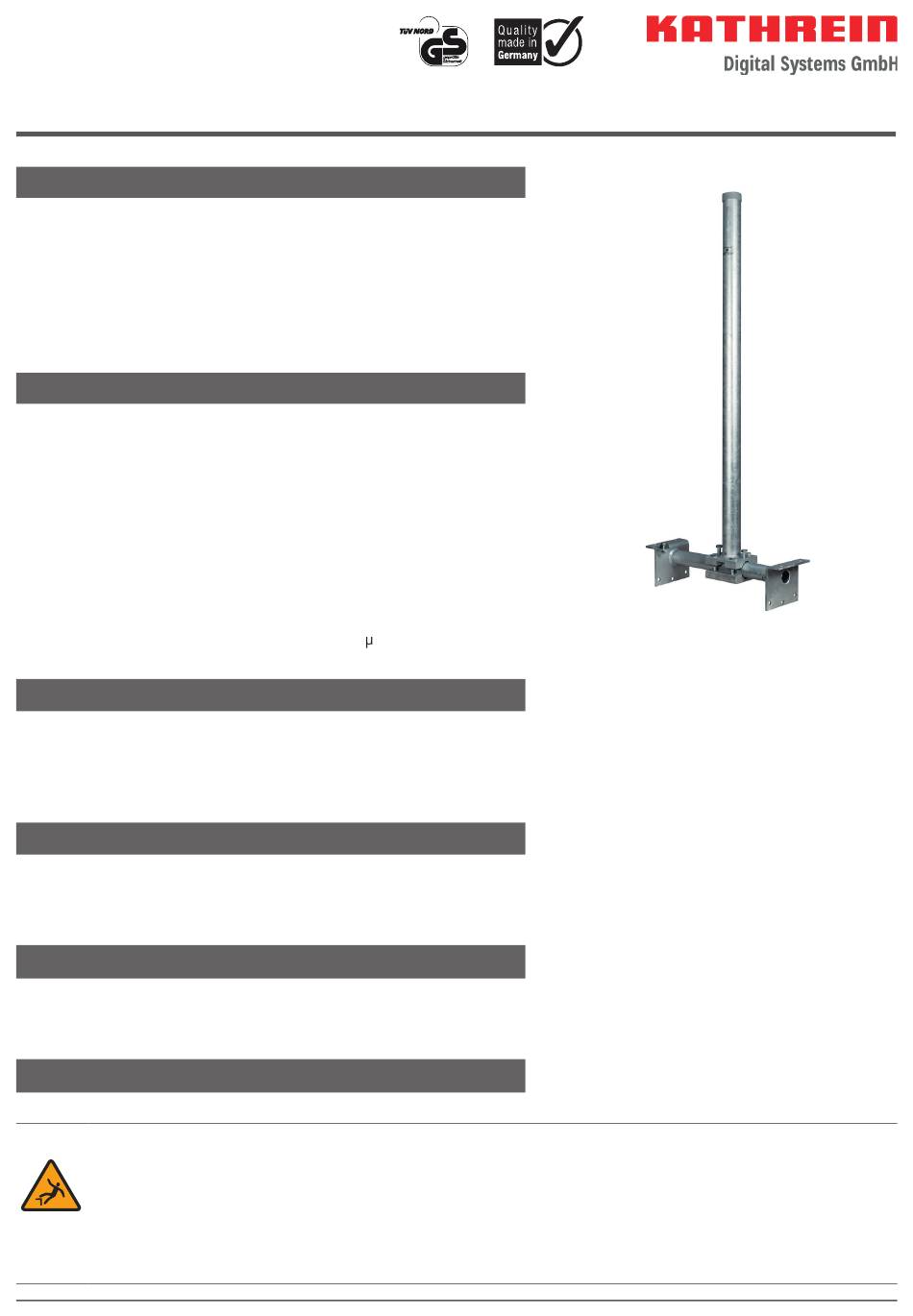

ZAS 46
20410085
Dachsparrenhalter 60/1200 mm
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
► Das Gerät erst installieren und benutzen, nachdem Sie dieses Dokument
gelesen und verstanden haben.
► Die in diesem Dokument beschriebenen Maßnahmen immer in der ange-
gebenen Reihenfolge durchführen.
► Dieses Dokument während der Lebensdauer des Geräts aufbewahren. Das
Dokument an nachfolgende Besitzer und Benutzer weitergeben.
Die aktuelle Version dieses Dokuments fi nden Sie auf www.kathrein-ds.com.
Merkmale

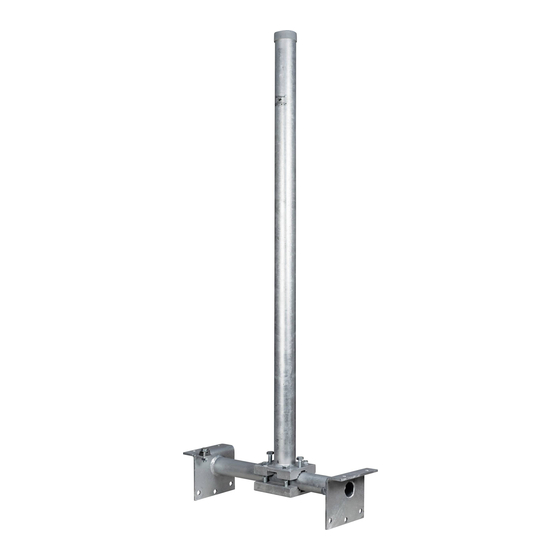

Der ZAS 46 ist ein Dachsparrenhalter für die Montage von Parabolantennen.
■
TÜV-geprüft für Parabolantennen bis max. Ø 1,3 m
■
Montage von außen direkt auf den Dachsparren oder der Konterlattung
■
Flexible Anpassung an den Sparrenabstand durch
ausziehbares Teleskoprohr
■
Stufenlose Einstellung für jede Dachneigung von 0° bis 90° (Begrenzung
nur durch Abdeckblech)
■
Material: Stahl, feuerverzinkt
■
Kabeleinführung über die Mastspitze mit ZTC 08 (als Zubehör erhältlich)
■
Blitzstromtragfähig dimensioniert (100 kA, 10/350 s gemäß
DIN VDE 0855-300)
Lieferumfang
● Dachsparrenhalter
● 4 Holzschrauben 12 x 100 mm
● 4 Holzschrauben 12 x 50 mm
● 6 Klemmschrauben M12
Zubehör
● Abdeckkragen ZTC 60 - 218338
● Dachabdeckblech ZTB 60ro/sw - 21410010/21410011 oder ZTB 61 - 20410072
● Mastabdeckkappe ZTC 08 - 218219
Bestimmungsgemäßer Gebrauch
Der ZAS 46 ist ein Dachsparrenhalter für die Montage von Parabolantennen bis max. Ø 1,3 m.
Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises und der den Geräten beiliegenden Dokumen-
tationen und Anleitungen hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
Montage
Sicherheitshinweise
WARNUNG
Installation nur durch Fachpersonal!
Achten Sie auf ausreichende Tragfähigkeit der Dachsparren!
Absturzgefahr! Absturzverletzungen bei Montagearbeiten auf dem Dach.
► Sicherstellen, dass die Unterkonstruktion eine ausreichende Tragfähigkeit hat.
► Feste und rutschsichere Schuhe tragen.
► Sicherstellen, dass das Dach und die Aufstiegshilfe trocken, sauber und rutschfest sind.
1 / 2
● Erdungsklemme
● Feststellschraube M12
● Mastkappe
