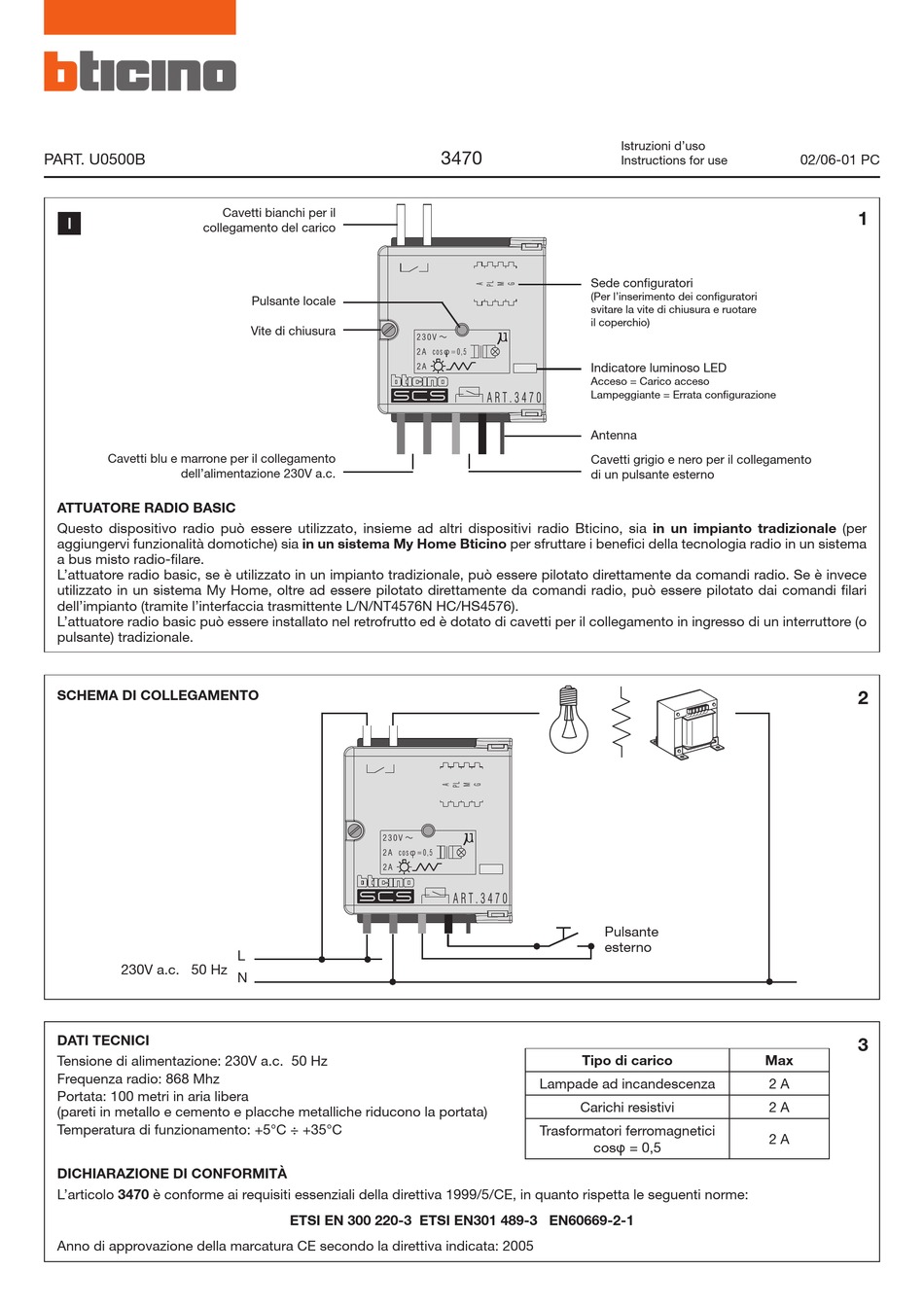

PART. U0500B
I
collegamento del carico
Cavetti blu e marrone per il collegamento
dell'alimentazione 230V a.c.

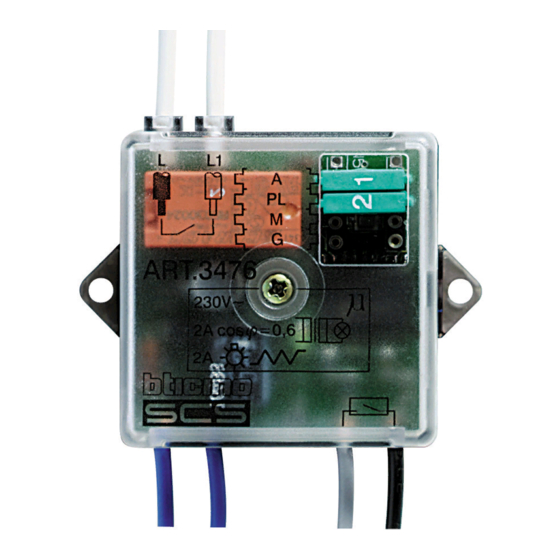

ATTUATORE RADIO BASIC
Questo dispositivo radio può essere utilizzato, insieme ad altri dispositivi radio Bticino, sia in un impianto tradizionale (per
aggiungervi funzionalità domotiche) sia in un sistema My Home Bticino per sfruttare i benefici della tecnologia radio in un sistema
a bus misto radio-filare.
L'attuatore radio basic, se è utilizzato in un impianto tradizionale, può essere pilotato direttamente da comandi radio. Se è invece
utilizzato in un sistema My Home, oltre ad essere pilotato direttamente da comandi radio, può essere pilotato dai comandi filari
dell'impianto (tramite l'interfaccia trasmittente L/N/NT4576N HC/HS4576).
L'attuatore radio basic può essere installato nel retrofrutto ed è dotato di cavetti per il collegamento in ingresso di un interruttore (o
pulsante) tradizionale.
SCHEMA DI COLLEGAMENTO
230V a.c. 50 Hz
DATI TECNICI
Tensione di alimentazione: 230V a.c. 50 Hz
Frequenza radio: 868 Mhz
Portata: 100 metri in aria libera
(pareti in metallo e cemento e placche metalliche riducono la portata)
Temperatura di funzionamento: +5°C ÷ +35°C
DICHIARAZIONE DI CONFORMITÀ
L'articolo 3470 è conforme ai requisiti essenziali della direttiva 1999/5/CE, in quanto rispetta le seguenti norme:
Anno di approvazione della marcatura CE secondo la direttiva indicata: 2005
Cavetti bianchi per il
Pulsante locale
Vite di chiusura
L
N
ETSI EN 300 220-3 ETSI EN301 489-3 EN60669-2-1
3470
Sede configuratori
(Per l'inserimento dei configuratori
svitare la vite di chiusura e ruotare
il coperchio)
Indicatore luminoso LED
Acceso = Carico acceso
Lampeggiante = Errata configurazione
Antenna
Cavetti grigio e nero per il collegamento
di un pulsante esterno
Pulsante
esterno
Tipo di carico
Lampade ad incandescenza
Carichi resistivi
Trasformatori ferromagnetici
cosf = 0,5
Istruzioni d'uso
Instructions for use
Max
2 A
2 A
2 A
02/06-01 PC
1
2
3
