PART. U0514B
I
Pulsanti locali
Pulsante di
programmazione

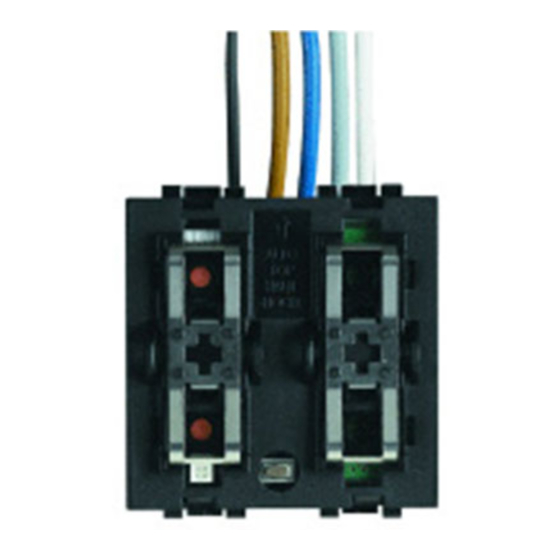

H4574
ATTUATORE DEVIATORE RADIO
Questo dispositivo radio può essere utilizzato, insieme ad altri dispositivi radio Bticino, sia in un impianto tradizionale (per
aggiungervi funzionalità domotiche) sia in un sistema My Home Bticino per sfruttare i benefici della tecnologia radio in un sistema
a bus misto radio-filare.
L'attuatore radio deviatore, se è utilizzato in un impianto tradizionale, può essere pilotato direttamente da comandi radio o tramite
il comando locale a bordo del dispositivo. Se è invece utilizzato in un sistema My Home, oltre ad essere pilotato direttamente da
comandi radio e tramite il comando locale, può essere pilotato dai comandi filari dell'impianto (tramite l'interfaccia trasmittente
L/N/NT4576N HC/HS4576).
SCHEMI DI COLLEGAMENTO
Schema elettrico per carico comandato da un solo punto.
�
�
Schema elettrico per carico comandato da due o più punti.
�
�
Il dispositivo, tramite un sensore di corrente, rileva lo stato del carico.
Nel caso di assenza di carico (o di carico guasto) il LED permane nello stato che segnala il carico spento.
Una volta alimentato, dopo un tempo di circa un secondo e, se necessario, il deviatore radio commuta automaticamente per
spegnere il punto luce.
DATI TECNICI
Tensione di alimentazione: 230V a.c. 50 Hz
Temperatura di funzionamento: –5°C ÷ +35°C
Frequenza radio: 868 MHz
Portata: 100 metri in aria libera
(pareti in metallo, cemento e placche metalliche
riducono la portata)
DICHIARAZIONE DI CONFORMITÀ
Gli articoli H4574 e L4574 sono conformi ai requisiti essenziali della direttiva 1999/5/CE, in quanto rispetta le seguenti norme:
Anno di approvazione della marcatura CE secondo la direttiva indicata: 2005
Indicatori
luminosi LED
Pulsanti locali
Indicatore
luminoso LED
�
�
�
�
�
�
Lampade ad incandescenza
Trasformatori ferromagnetici cosf = 0,5
ETSI EN 300 220-3 ETSI EN301 489-3 EN60669-2-1
H/L4574
Pulsante di
programmazione
L4574
�
�
�
�
�
�
Tipo di carico
e Carichi resistivi
Lampade fluorescenti
Istruzioni d'uso
Instructions for use
Vista posteriore
Min
Max
0,2 A
2 A
(40W)
(500W)
0,05 A
0,3 A
(11W)
(70W)
0,2 A
2 A
(20W)
(200W)
02/06-01 PC
1
�
��
�
�
2
3
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Bticino H4574
Summary of Contents for Bticino H4574
- Page 1 Questo dispositivo radio può essere utilizzato, insieme ad altri dispositivi radio Bticino, sia in un impianto tradizionale (per aggiungervi funzionalità domotiche) sia in un sistema My Home Bticino per sfruttare i benefici della tecnologia radio in un sistema a bus misto radio-filare.
- Page 2 CONFIGURAZIONE L’attuatore deviatore può essere utilizzato sia in un impianto tradizionale sia in un sistema My Home. In entrambi i casi è necessario eseguire anzitutto le operazioni di configurazione e, successivamente, quelle di programmazione. L’attuatore deviatore può essere comandato da dispositivi di comando radio quali, ad esempio, il telecomando art. 3527, l’interfaccia radio trasmittente art.
- Page 3 This radio device can be used, together with other Bticino radio devices, in both a traditional system (to add house-automation functions) and a Bticino My Home system to make full use of the benefits of radio technology in a mixed radio-wire bus system.
- Page 4 CONFIGURATION The two-way actuator can be used in both a traditional system and a My Home system. In both cases it must be first configured and then programmed. The two-way actuator can be controlled by radio control devices such as remote control item 3527, transmitting radio interface L/N/NT4576N, HC/HS4576 and radio control item H/L4572.
