Lifetime STREAMLINE BASKETBALL SYSTEM Assembly Instructions Manual page 12

 SECTION 2 (CONTINUED) /
TOOLS AND HARDWARE REQUIRED /
APO (x1)
HAVE ONE ADULT HOLD THE BACKBOARD AND RIM ASSEMBLY UNTIL THIS SECTION HAS BEEN COMPLETED
2.2
HAGA QUE UN ADULTO SUJETE EL CONJUNTO DEL TABLERO PARA BALONCESTO Y EL ARO HASTA TERMINAR ESTA SECCIÓN
UN ADULTE DEVRA TENIR L'ASSEMBLAGE DU PANNEAU ET DE L'ANNEAU JUSQU'À CE QUE CETTE SECTION SOIT COMPLÉTÉE

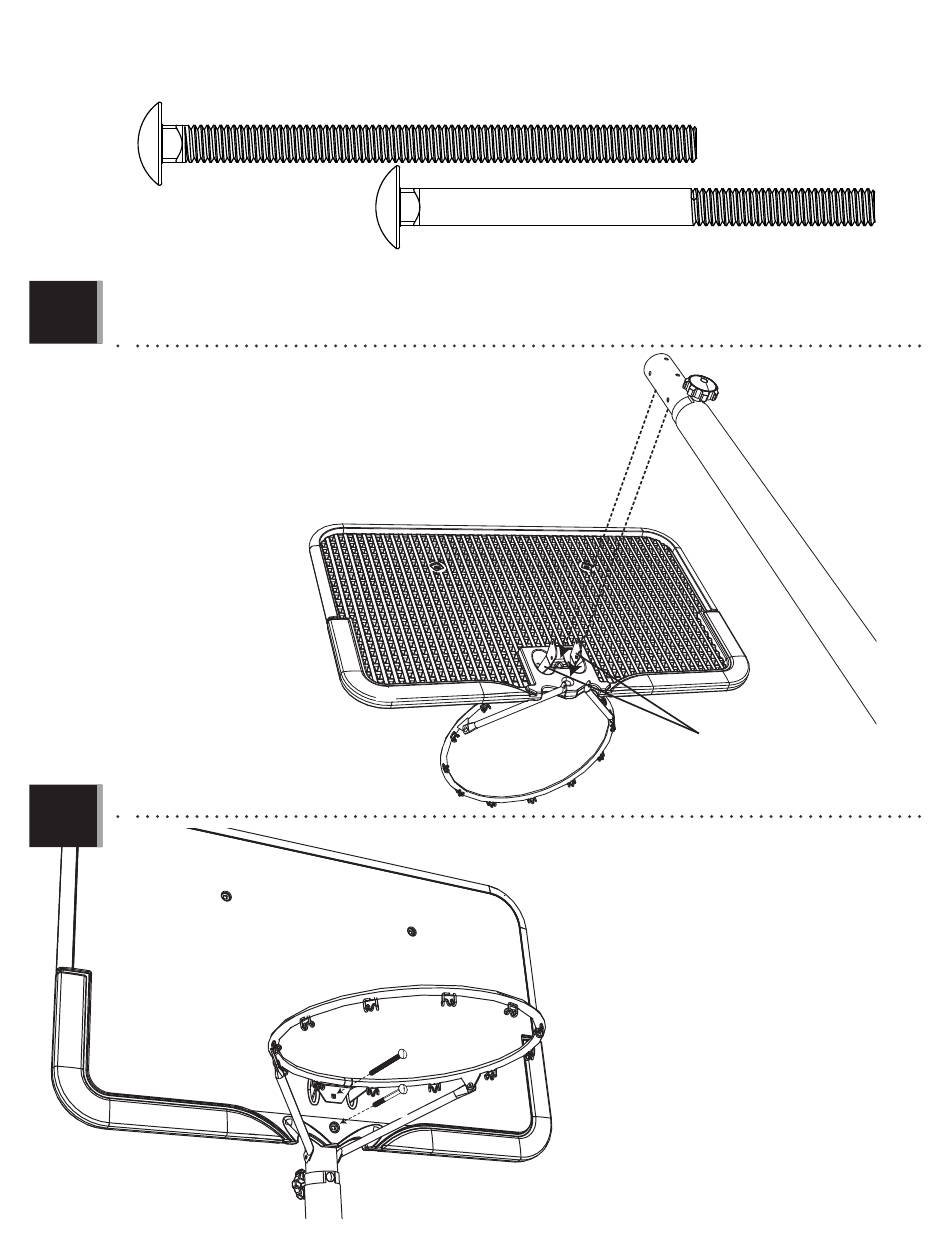

• Place the Top Pole (ALH) between the Rim Brackets, and line up the
holes in the Top Pole with the holes in the Backboard (AJI) as shown.
• Coloque el Poste superior (ALH) entre los soportes del aro y
alinee los orifi cios en el Poste superior con los orifi cios en el
Tablero (AJI) como se muestra.
• Placez la Perche Supérieure (ALH) entre les Équerres d'Anneau,
et alignez les trous de la Perche Supérieure avec les trous du
Panneau (AJI) tel que démontré.
2.3
AJI
SECCIÓN 2 (CONTINUACIÓN)
HERRAMIENTAS Y ACCESORIOS REQUERIDOS
APP (x1)
AJI
APO
APP
ALH
/ SECTION 2 (SUITE)
/ OUTILS ET ACCESSOIRES REQUIS
ALH
ALX
• Insert the 4 1/2" Carriage Bolt (APO) through the Rim (ALX)
in the hole indicated, and insert the Bolt into the upper
hole on the Backboard (AJI) and into the Top Pole (ALH).
Also insert the 4" Carriage Bolt (APP) through the bottom
hole in the Backboard and into the Top Pole.
• Inserte el Perno de carruaje de 0,79 cm x 11,43 cm (5/16 de
pulg x 4 1/2 pulg) (APO) a través del Aro (ALX) en el orifi cio
indicado e inserte el Perno en el orifi cio superior del
Tablero (AJI) y en el Poste superior (ALH). También, inserte
el Perno de carruaje de 0,79 cm x 10,16 cm (5/16 de pulg x 4
pulg) (APP) a través del orifi cio inferior del tablero para
baloncesto y en poste superior.
• Insérez le Boulon de Carrosserie de 5/16 po x 4 1/2 po (APO)
à travers l'Anneau (ALX) dans le trou indiqué et insérez
le Boulon dans le trou supérieur du Panneau (AJI) et
dans la Perche Supérieure (ALH). Insérez également le
Boulon de Carrosserie de 5/16 po x 4 po (APP) à travers le
trou inférieur dans le Panneau et dans la Perche
Supérieure.
12
Rim Brackets
Soportes del aro
Équerres d'Anneau
