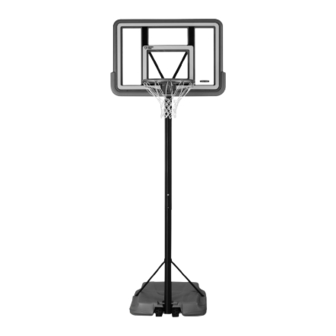

Lifetime PROCOURT BASKETBALL SYSTEM 90690 Assembly Instructions Manual

Hide thumbs Also See for PROCOURT BASKETBALL SYSTEM 90690:

Advertisement

Table of Contents

PROCOURT
BASKETBALL SYSTEM
MODEL 90690

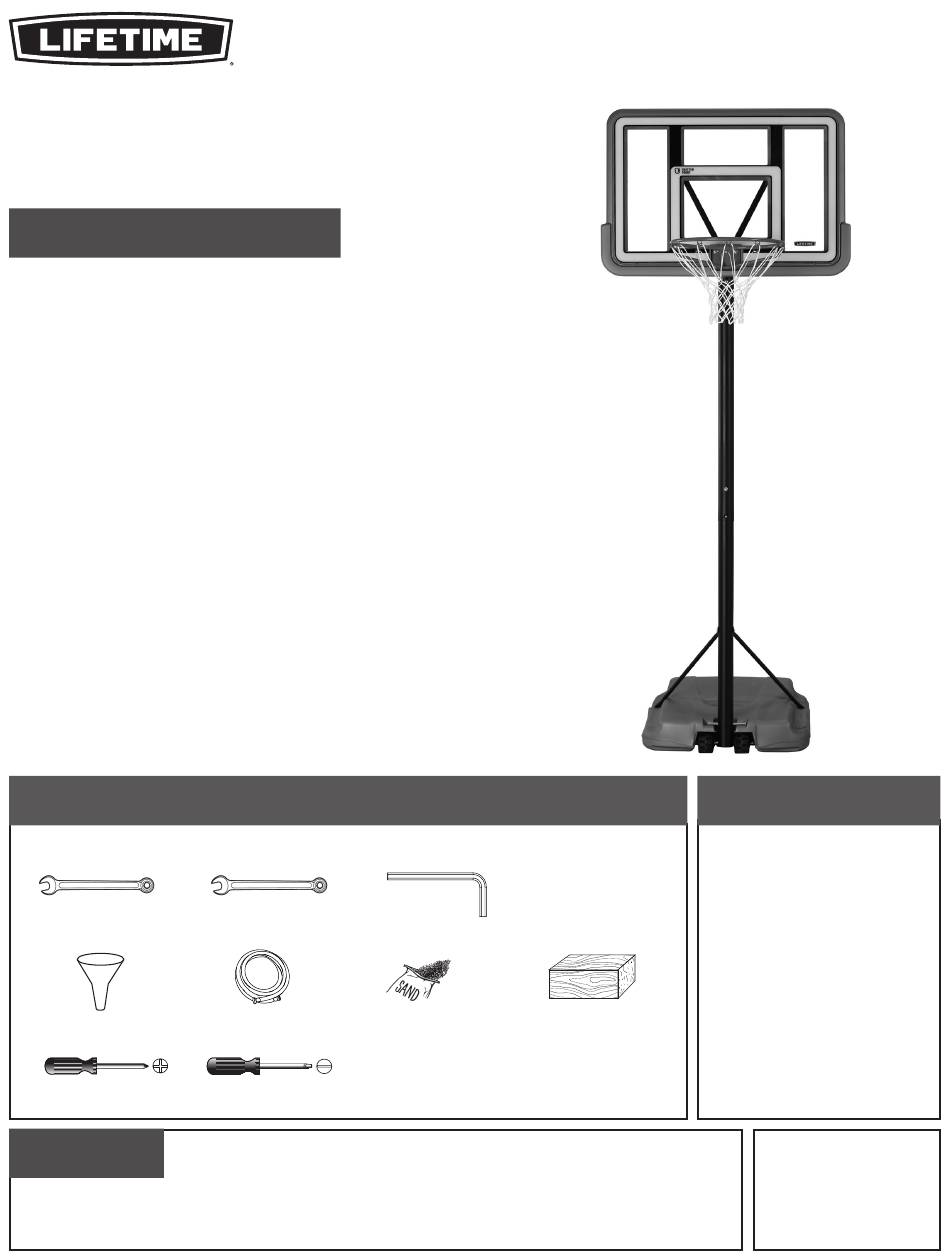

BEFORE ASSEMBLY:
• Requires 1–2 hours to complete assembly steps
• At least 2 people recommended for setup
Save this instruction in the event that the manufacturer has to be contacted for replacement
parts.
TOOLS REQUIRED
1/2" (13 mm)
(2)
(1)
(1)
QUESTIONS?
CONTACT LIFETIME CUSTOMER SERVICE:
Dial 1-800-225-3865
™
3/8" (10 mm)
(2)
(2, included)
(1)
280 lb (≈127 kg)
(1)
Live Chat:
www.lifetime.com/customerservice/home
(click on "LIVE CHAT" tab)
ASSEMBLY INSTRUCTIONS
Pour le français, voir la page 2. Para el español, ver la página 3.
3/16" (5 mm)
For Customer Service in Mainland Europe
and the United Kingdom,
E-mail: csinternational@lifetime.com
TABLE OF CONTENTS
Icon Legend................................4
Warnings and Notices..................5
Pole Assembly............................6
Pole-to-Base Assembly..............11
Backboard-to-Rim Assembly......15
Parts Identifi er..........................i-iv
Final Assembly..........................19
Maintenance Instructions..........25
(1)
Warning Sticker........................26
Registration........................28
Warranty................................29
Model Number: 90690
Product ID:
