Brugervejledning
Tilstedeværelsessensor PLUS, 41-800
Gældende for produktionskode
C450585 og fremefter
Anvendelse

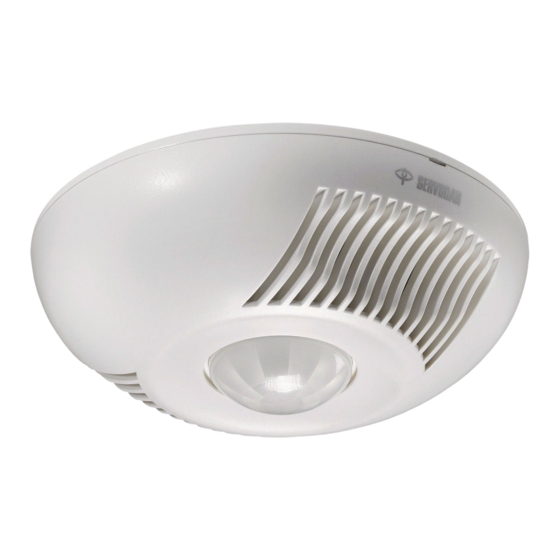

Tilstedeværelsessensor PLUS 41-800 integrerer avanceret
PIR- og ultralydsteknik i én enhed. Kombinationen af disse
teknologier hjælper med at eliminere problemer med forkert
detektering selv under svære anvendelsesforhold. Den passer til
indendørs brug, hvilket er ideelt til et åbent kontor, offentligt toilet
med flere kabiner, mødelokale, underjordiske parkeringspladser,
klasseværelse, bibliotek osv.
Ved at bruge knapperne på 41-800 eller IR-fjernbetjeningen
41-924 (tilbehør) kan tiden, ultralydssensorens følsomhed,
lux- og følsomhedsfunktionen (kompensation for luftstrøm) og
detekteringsmetoden justeres.
Funktion
Tilstedeværelsessensoren har en integreret lyssensor, der sikrer,
at belysning kun tændes, når der detekteres bevægelse, og at
dagslysniveauet (luxniveau) er under det indstillede niveau.
Lyset er tændt, så længe, der detekteres bevægelse, og
udkoblingstiden sikrer, at lyset forbliver tændt i et tidsrum efter
den sidst detekterede bevægelse. Er belysningsniveauet over
indstillet niveau i 5 min, slukker lyset.
Tilstedeværelsessensoren kan bruges med fabriksindstillingerne,
eller indstillingerne kan modificeres ved hjælp af fjernbetjeningen
– IR-fjernbetjening 41-924 (tilbehør).
Det er også muligt at tænde/slukke lyset via eksternt tryk.
Kort tryk:
Et kort tryk er et tryk under 1 sek.
Er lyset tændt, slukker lyset og tilstedeværelsessensoren er
blokeret i 10 sek. Herefter går tilstedeværelsessensoren i
automatik og vil tænde lyset iht. valgt indstillinger.
Er lyset slukket, tænder lyset og tilstedeværelsessensoren holder
det tændt, så længe der detekteres aktivitet og udkoblingstiden
ikke er udløbet.
Langt tryk:
Et langt tryk er et tryk over 1 sek. og er dagslysuafhængig.
Er lyset tændt, slukker lyset og tilstedeværelsessensoren er
Servodan A/S | Tel +45 7442 4726 | Fax + 45 7442 4035 | info@servodan.dk | www.servodan.com
blokeret, så længe der detekteres bevægelse og udkoblingstiden
+ 2 timer ikke er udløbet. Herefter går tilstedeværelsessensoren i
automatik og vil tænde lyset iht. valgt indstillinger.
Eks.: Tiden er sat til 15 minutter, så vil tilstedeværelsessensoren
gå i automatik, 2 timer og 15 minutter efter den sidst har
detekteret aktivitet.
Er lyset slukket, tænder lyset (uanset lysnivau) og
tilstedeværelsessensoren holder det tændt, så længe der
detekteres bevægelse og udkoblingstiden + 2 timer ikke er
udløbet. Herefter slukkes lyset, tilstedeværelsessensoren går i
automatik og vil tænde lyset iht. valgt indstillinger.
Er et af de lange tryk aktiveret, indikeres dette i tilstedeværelses-
sensoren ved at den røde LED blinker (1 sek. On og 3 sek. Off).
Installation
Placering:
Sensoren reagerer på bevægelse og varme i omgivelserne.
Undgå at placere sensoren tæt på varmekilder såsom komfurer,
elvarmeapparater, ventilationssystemer eller genstande der
bevæges via luftstrømme osv.
Ligeledes kan meget reflekterende overflader som store vindues-
eller glaspartier forårsage uønsket aktivering Fig. 1.
Det anbefales, at sensoren loftmonteres. Hvis sensoren monteres
hængende fra loftet, mindskes ultralydens rækkevidde.
Område:
Den anbefalede monteringshøjde for denne sensor er 2-3 m,
og 2,5 m er den optimale monteringshøjde. PIR-sensorens
rækkevidde kan nå op på ø8 m, og ultralydssensorens er en oval
på 8 x 10 m for små bevægelser (f.eks. vink med hånden) og en
oval på 10 x 16 m for store bevægelser (f.eks. gang).
Detektionsvinklen er 360 ° for både PIR- og ultralydssensorer.
Se Fig. 2.
Udvidelse af rækkevidden:
Det er muligt at forøge rækkevidden ved at bruge tilstedeværelses-
sensor PLUS 41-802. Det er muligt at tilslutte 10 stk. 41-802 til en
41-800, der vil styre belastningen i henhold til dens indstillinger.
41-802 har samme rækkevidde som 41-800.
For at få komplet dækning ved brug af flere sensorer anbefales
det at regne med ca. 20 % overlapning i forhold til ultralydenes
rækkevidde. Se Fig. 3.
Installation:
Planforsænket i en normal PL-dåse eller overflademonteret ved
hjælp af medleverede underlag.
Underlaget er forsynet med 7 par fikseringshuller med varierende
mellemrum fra 41 til 85 mm.
BEMÆRK:
Ultralydssensoren skal rettes mod hoveddetektionsområdet for at
opnå den bedste detektionsdækning.
Tilslutning:
Se tilslutningsdiagram Fig. 4-6.
Efter tilslutning af strømmen, tager det ca. 30 sek. for sensoren at
varme op. Herunder er belastningen tændt.
Derefter kører sensoren i henhold til indstillingerne.
