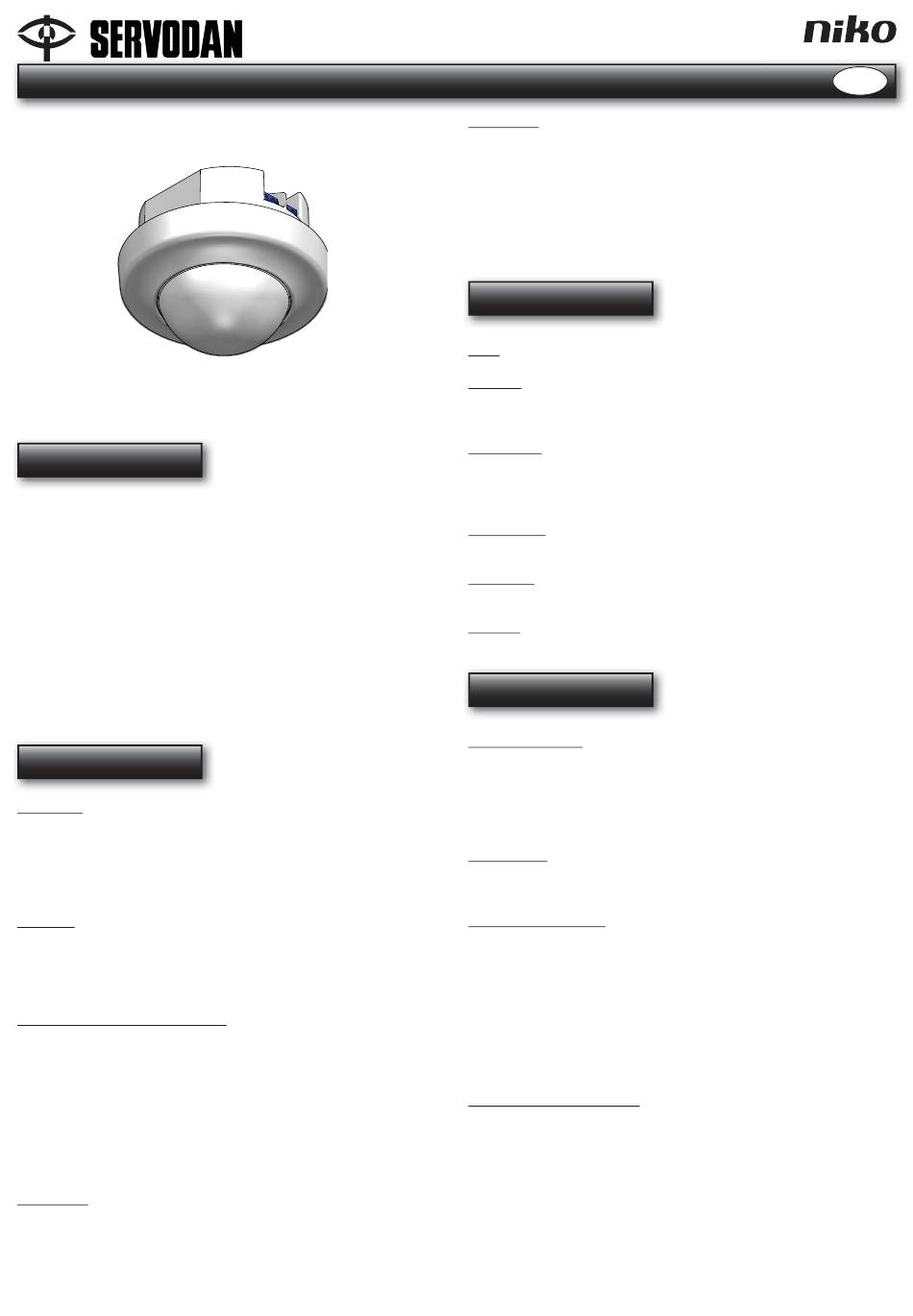

Tilstedeværelsessensor 2-kanal, 41-720
Sensoren leveres med linseafdækning –
tilpasses eller fjernes for korrekt dækning.
Anvendelse
Tilstedeværelsessensor 360° 2-kanal master, består af en samlet
enhed, der indeholder On/Off styring af 2 kanaler, PIR-sensor,
lyssensor samt indbygget IR modtager.
Stærkstrømstryk og lysarmaturer tilsluttes direkte til
tilstedeværelsessensor, der placeres planforsænket direkte
på loftet. Tilstedeværelsessensor, kan installeres og fungerer
herefter med fabriksindstillinger.
For optimal tænding af lyset anbefales det, at tilpasse indstillinger
af tilstedeværelsessensor til det aktuelle lokale (lys behov).
Dette udføres via de indbyggede potentiometre eller IR-
fjernbetjening type 41-926 (tilbehør).
Installation
Placering:
Sensoren reagerer på bevægelse og varme i forhold til
omgivelserne.
Undgå placering tæt på "varmekilder", såsom komfur, el-
radiatorer, ventilationsanlæg eller bevægelige dele såsom uroer
og lignende. Dette kan give uønskede aktiveringer. Fig. 1.
Område:
Den anbefalede monteringshøjde for denne sensor er 2 - 3,4 m.
2,5 m er den optimale monteringshøjde. Her har sensoren en
rækkevidde på Ø 20 m. på gulvplan samt Ø 13,5m i 80 cm
bordhøjde uden linseafdækninger. Fig. 2.
Udvidelse af dækningsområdet:
Det er muligt at forøge dækningsområdet ved at anvende
tilstedeværelsessensor 41-702 (slave). Det er muligt at tilslutte
10 stk. slaver (41-702) til en 41-720 (master), der vil styre
belastningen i henhold til dens indstillinger.
Master og slave tilstedeværelsessensorer har samme
rækkevidde.
For at få komplet dækning ved brug af fl ere sensorer anbefales
det at regne med ca. 30 % overlapning. Fig. 3.
Montering:
Tilstedeværelsessensoren er beregnet for montage
planforsænket i den medfølgende dåse. Fig. 4.
Servodan A/S | Tel +45 7442 4726 | Fax + 45 7442 4035 | info@servodan.dk | www.servodan.com
Tilslutning:
Tilstedeværelsessensoren må først tilsluttes spænding, når
alle ledningsforbindelser er tilsluttet. Efter spændingstilslutning
er tilstedeværelsessensoren funktionsklar efter ca. 40 sek.
(opvarmningstid).
Den røde LED blinker under opvarmning. Opvarmningstidens
afslutning indikeres med 2 korte blink fra den grønne LED.
Tilslutningsskema. Fig. 5.
Ordliste
App. = Applikation, den måde sensoren skal fungere på.
Aktiv on = Sensoren tænder kun lyset, hvis stærkstrømstrykket
aktiveres, afhængig af luxindstilling. Lyset slukkes automatisk
efter en forud bestemt tid efter sidste registreret aktivitet.
Auto on/off = Sensoren tænder lyset automatisk, afhængig af
luxindstilling, når der registreres aktivitet i dækningsområdet.
Lyset slukkes automatisk efter en forud bestemt tid efter sidste
registreret aktivitet.
Kort tryk on = Tryk på strærkstrømstrykket < 1 sek. Der kan
tænde lyset, afhængig af indstilling.
Langt tryk = Tryk på strærkstrømstrykket > 1 sek og er altid
lysuafhængig.
ECO off = Kort tryk < 1 sek., der slukker lyset med det samme.
Sensoren er blokeret i 10 sek.
Indstilling
Fabriksindstilling: Fig. 6.
App.: Auto On/Off for både for kanal 1 og kanal 2, med mulighed
for kort tryk On og ECO Off. Kort tryk er lysafhængigt
Lux: 200 lux, begge kanaler
Time (Off-delay): 10 minutter, begge kanaler
Følsomhed: High sensitivity, begge kanaler
Indstillinger:
Indstillinger kan ændres via potentiometrene under afskærmning
eller ved at anvende IR-fjernbetjeningen 41-926 (tilbehør).
Valg af applikationer:
Sensoren kan indstilles til at fungere som: Aktiv On/Off eller
Auto On/Auto Off.
Kanal 1 og kanal 2 kan uafhængigt af hinanden indstilles til at
fungere som: Aktiv On / Auto Off eller Auto On / Auto Off.
Dette foretages via DIP switch 1 samt DIP switch 2. Fig. 6.
Desuden er det muligt at vælge forskellige funktioner af det/de
tilsluttede betjeningstryk. Dette gøres via DIP switch 3, se Fig. 6.
Indstilling af applikationer:
DIP switch 1 :
On: Auto On/Off for kanal 1
Off: Aktiv On/Auto Off for kanal 1
DIP switch 2 :
On: Auto On/Off for kanal 2
Off: Aktiv On/Auto Off for kanal 2
41Y720_03_R2_131217CWH 41Y720_03_R2_131217CWH
