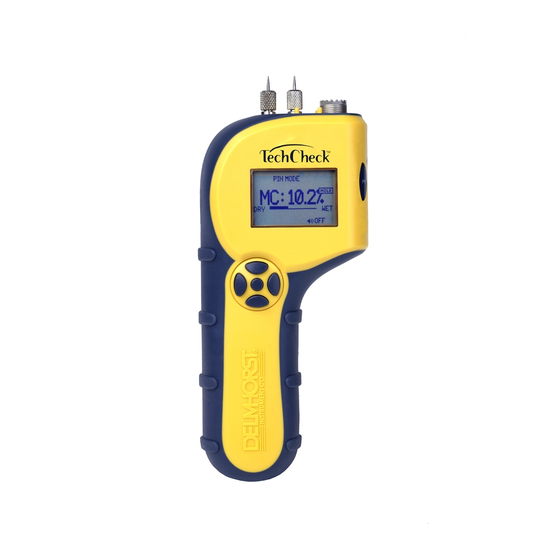

TechCheck PLUS
MOISTURE METER
Owner's Manual
Version 2.02
For TechCheck Meters starting with Serial #13560
Delmhorst Instrument Co.
Rev 5 September 2014
1.800.561.8187
information@itm.com
www.
.com

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TechCheck PLUS and is the answer not in the manual?

Questions and answers

Related Manuals for Delmhorst Instrument Co TechCheck PLUS

Summary of Contents for Delmhorst Instrument Co TechCheck PLUS

  • Page 1 TechCheck PLUS MOISTURE METER Owner’s Manual Version 2.02 For TechCheck Meters starting with Serial #13560 Delmhorst Instrument Co. Rev 5 September 2014 1.800.561.8187 information@itm.com www. .com...

  • Page 2: Table Of Contents

    TESTING DRYWALL CARE OF YOUR METER SERVICE FOR YOUR METER WARRANTY SPECIES CORRECTION TABLE 17-18 TEMPERATURE CORRECTION TABLE OWNER’S MANUAL IN SPANISH (MANUAL DEL PROPIETARIO EN ESPANOL) Copyright  2009, Delmhorst Instrument Co. Page 2 of 35 1.800.561.8187 information@itm.com www. .com...

  • Page 3: General Description & Features

    Thank you for your purchase of Delmhorst Instrument Co’s newly designed TechCheck Plus handheld moisture meter. The TechCheck Plus offers the latest in features and functionality and is intuitive and easy to operate. We recommend that you read the following pages in detail to take full advantage of all that the TechCheck Plus has to offer.

  • Page 4: Operating Instructions

    This gradual warning system is intended to provide the user advanced battery status notice and give ample time for replacement before operational limitations occur. NOTE: Current meter settings are not lost during battery replacement or low battery conditions. Copyright  2009, Delmhorst Instrument Co. Page 4 of 35 1.800.561.8187 information@itm.com...

  • Page 5: To Power The Meter On

    key to highlight WOOD. Then, use the SELECT key 1. From the Main Menu, use the to enter the WOOD screen. 2. The meter will display the WOOD screen, as shown below: Copyright  2009, Delmhorst Instrument Co. Page 5 of 35 1.800.561.8187 information@itm.com www.

  • Page 6: To Take Drywall Readings

    key to highlight EXIT. Then, use the SELECT key to return to the MAIN 6. Use the MENU when finished. NOTE: The TechCheck Plus is calibrated to give %MC readings on Douglas Fir. If you are taking readings on other species of wood, refer to the species correction chart. TO TAKE DRYWALL READINGS: ...

  • Page 7: To Set The Alarm In Wood, Drywall, Scan Mode

    5. The chosen alarm value will be displayed on the WOOD, DRYWALL, or SCAN mode screen and an audible alarm will sound if that value is reached. Note: Default alarm settings are: WOOD - 15% DRYWALL – 1%, SCAN - 300. Copyright  2009, Delmhorst Instrument Co. Page 7 of 35 1.800.561.8187 information@itm.com...

  • Page 8: Main Menu Options

    English, Wood Alarm 15% and OFF, DRYWALL Alarm 1% and OFF, SCAN Alarm 300 and OFF.  OFF: This menu option will power down the meter. Copyright  2009, Delmhorst Instrument Co. Page 8 of 35 1.800.561.8187 information@itm.com www.

  • Page 9: Taking A Reading - Practical Applications

    EIFS (Exterior Insulation & Finish Systems) Moisture intrusion problems in EIFS (also known as synthetic stucco) stem from leaking window frames, improper use of or lack of sealant, and faulty installation of flashing. Copyright  2009, Delmhorst Instrument Co. Page 9 of 35 1.800.561.8187 information@itm.com...

  • Page 10: Testing Concrete

    However, sub-surface tests should be made to verify if the slab is dry throughout.  USING SCAN MODE  First establish a benchmark by takingreadings in areas that you know are dry, or acceptable. Copyright  2009, Delmhorst Instrument Co. Page 10 of 35 1.800.561.8187 information@itm.com www.

  • Page 11: Testing Insulation

     To take a reading, push the contact pins into the drywall to their full penetration, if possible.  Press the SELECT button and read the moisture content on the meter scale. The meter displays the %MC for two seconds. Copyright  2009, Delmhorst Instrument Co. Page 11 of 35 1.800.561.8187 information@itm.com...
  • Page 12 This will display a relative reading that ranges between 0 and 300. Remember to establish a baseline reading by taking a reading in an area you know to be unaffected, then take a reading in the affected area and compare the two readings. Copyright  2009, Delmhorst Instrument Co. Page 12 of 35 1.800.561.8187 information@itm.com...

  • Page 13: Care Of Your Meter

    Keep cleaner out of the external connector.  Remove the battery if the meter will not to be used for one month or longer. Copyright  2009, Delmhorst Instrument Co. Page 13 of 35 1.800.561.8187 information@itm.com...

  • Page 14: Service For Your Meter

    90 days. If, within the warranty period of the Model TechCheck Plus, you find any defect in material or workmanship, return the meter following the instructions in the “Service for Your Meter”...

  • Page 15: Species Correction Table

    MAHOGANY, HOND. 10.5 12.5 14.5 19.5 21.5 22.5 MAHOGANY, PHIL. 15.5 MAPLE, HARD/SOFT 22.5 MERANTI, DARK RED 10.5 11.5 12.5 20.5 22.5 24.5 26.5 OAK, RED Copyright  2009, Delmhorst Instrument Co. Page 15 of 35 1.800.561.8187 information@itm.com www. .com...
  • Page 16 **SPF correction based on 2-pin 26-E reading with insulated pins. It is based on USDA/Forintek data and can be used for the following species: Lodgepole Pine Alpine Fir Copyright  2009, Delmhorst Instrument Co. Page 16 of 35 1.800.561.8187 information@itm.com www.

  • Page 17: Temperature Correction Table

    TEMPERATURE CORRECTION TABLE METER READINGS °C °F Moisture content values shown shaded are only qualitative, since they are above the fiber saturation point. The temperature correction values shown in this chart have been rounded for easy reference. If you desire a reading closer to your temperature for greater accuracy we have included a temperature correction slide rule.

  • Page 18: (Manual Del Propietario En Espanol)

    MEDIDOR DE HUMEDAD Manual del propietario Versión 2.02 Para medidores TechCheck que comiencen con el Núm. de Serie 13560 Delmhorst Instrument Co. Rev 5 Septiembre 2014 Copyright  2009, Delmhorst Instrument Co. Page 18 of 35 1.800.561.8187 information@itm.com www. .com...
  • Page 19 PRUEBA DEL AISLAMIENTO PRUEBA DEL TABLERO DE YESO CÓMO CUIDAR EL MEDIDOR DE HUMEDAD REPARACIÓN DEL MEDIDOR DE HUMEDAD GARANTÍA TABLA DE CORRECIÓN DE ESPECIES 33-34 Copyright  2009, Delmhorst Instrument Co. Page 19 of 35 1.800.561.8187 information@itm.com www. .com...

  • Page 20: Descripción General Y Características

    DESCRIPCIÓN GENERAL Y CARACTERÍSTICAS Gracias por comprar el nuevo medidor de humedad portátil y recién diseñado TechCheck Plus de Delmhorst Instrument Co. El TechCheck Plus ofrece lo último en características y funcionalidad y es intuitivo y de funcionamiento sencillo. Le recomendamos que lea las siguientes páginas detenidamente para aprovechar plenamente todo lo que el TechCheck Plus...

  • Page 21: Instrucciones De Funcionamiento

    Este sistema de advertencia gradual tiene la intención de dar al usuario aviso avanzado del estado de la batería y darle Copyright  2009, Delmhorst Instrument Co. Page 21 of 35 1.800.561.8187...

  • Page 22: Para Encender El Medidor De Humedad

    MADERA. A continuación, use la tecla SELECCIONAR para entrar en la pantalla de MADERA. 2. El medidor de humedad visualizará la pantalla de MADERA, tal como se muestra a continuación: Copyright  2009, Delmhorst Instrument Co. Page 22 of 35 1.800.561.8187 information@itm.com www.

  • Page 23: Para Tomar Mediciones Del Tablero De Yeso

    SALIR. A continuación, use la tecla SELECCIONAR para volver al MENÚ PRINCIPAL cuando termine. NOTA: El TechCheck Plus está calibrado para dar lecturas de %CH en el Abeto Douglas Fir. Si está tomando lecturas de otras especies de madera, consulte la tabla de corrección de especies.

  • Page 24: Para Tomar Mediciones Con El Escáner

    SELECCIONAR para entrar en el submenú de la alarma. 2. El estado por defecto de todas las alarmas es “APAGADO”. Pulse la tecla RETENER (SELECCIONAR) en la alarma deseada para encenderla. Copyright  2009, Delmhorst Instrument Co. Page 24 of 35 1.800.561.8187 information@itm.com...

  • Page 25: Opciones Del Menú Principal

    El medidor de humedad estará ahora ajustado con los parámetros de fábrica: Inglés, Alarma de madera 15% y APAGADO, Alarma de TABLERO DE YESO 1% y APAGADO, Alarma de ESCÁNER 300 y APAGADO. Copyright  2009, Delmhorst Instrument Co. Page 25 of 35 1.800.561.8187 information@itm.com...
  • Page 26  APAGADO: Esta opción de menú apagará el medidor de humedad. Copyright  2009, Delmhorst Instrument Co. Page 26 of 35 1.800.561.8187 information@itm.com www. .com...

  • Page 27: Tomar Medidas - Aplicaciones Prácticas

     Entablado de paredes y tejas sin suficiente superposición por lo que la presión del viento empuja el agua por las grietas  Formaciones de hielo  Condensación del vapor dentro de paredes huecas Copyright  2009, Delmhorst Instrument Co. Page 27 of 35 1.800.561.8187 information@itm.com www.

  • Page 28: Sistema De Aislamiento Térmico Exterior

    (madera) o creará presión debajo de un piso sintético que no respire, provocando la delaminación. Para tomar una lectura en la superficie: USANDO EL MODO DE PATILLAS – Escala de Madera Copyright  2009, Delmhorst Instrument Co. Page 28 of 35 1.800.561.8187 information@itm.com www.

  • Page 29: Prueba Del Aislamiento

    Empuje las patillas entre la tabla de yeso hasta que llegue al aislamiento detrás de la pared. →Oprime el boton ‘select’ y lea la medida relativa. La medida saldra en 2 segundos. Copyright  2009, Delmhorst Instrument Co. Page 29 of 35 1.800.561.8187...

  • Page 30: Prueba Del Tablero De Yeso

    0 y 300. Recuerde establecer una lectura de referencia tomando una lectura en un área que sepa que no está afectada, luego tome una lectura en el área afectada y compare ambas lecturas. Copyright  2009, Delmhorst Instrument Co. Page 30 of 35 1.800.561.8187 information@itm.com...

  • Page 31: Cómo Cuidar El Medidor De Humedad

    Delmhorst Instrument Co., llamado de aquí en adelante Delmhorst, garantiza el medidor TechCheck Plus por un año desde la fecha de la compra y los electrodos opcionales contra defectos de materiales y construcción por 90 días. Si, dentro del período de garantía del Modelo TechCheck Plus, usted encuentra defectos en el material o en la construcción, devuelva el...
  • Page 32 También ofrecemos una amplia gama de medidores para una variedad de aplicaciones incluidos carpintería/madera, agricultura, construcción, papel, remodelación, IAQ (Calidad de aire interior) y pisos. 510INS-0029 REV 09/14 Copyright  2009, Delmhorst Instrument Co. Page 32 of 35 1.800.561.8187 information@itm.com www.

  • Page 33: Tabla De Correción De Especies

    20.5 22.5 24.5 26.5 ROBLE, ROJO ROBLE, BLANCO 11.5 13.5 18.5 PACANERO 12.5 17.5 PINO AUSTRAL 15.5 17.5 19.5 PINO PONDEROSA 13.5 15.5 17.5 19.5 25.5 Copyright  2009, Delmhorst Instrument Co. Page 33 of 35 1.800.561.8187 information@itm.com www. .com...
  • Page 34 **Corrección SPF basada en lecturas con electrodo de 2 patillas 26-E con patillas aisladas. Se basa en los datos de USDA (United States Department of Agriculture)/Forintek y se puede usar para las siguientes especies: Pinus contorta Abeto alpino Copyright  2009, Delmhorst Instrument Co. Page 34 of 35 1.800.561.8187 information@itm.com www.
  • Page 35 Si deseas una medida cerca a tu temperature para mas exactitude hemos incluido la regal de correction de temperatura. Esto te dara valores correctos para su metro en pequeño increment gradual. Copyright  2009, Delmhorst Instrument Co. Page 35 of 35 1.800.561.8187 information@itm.com...
