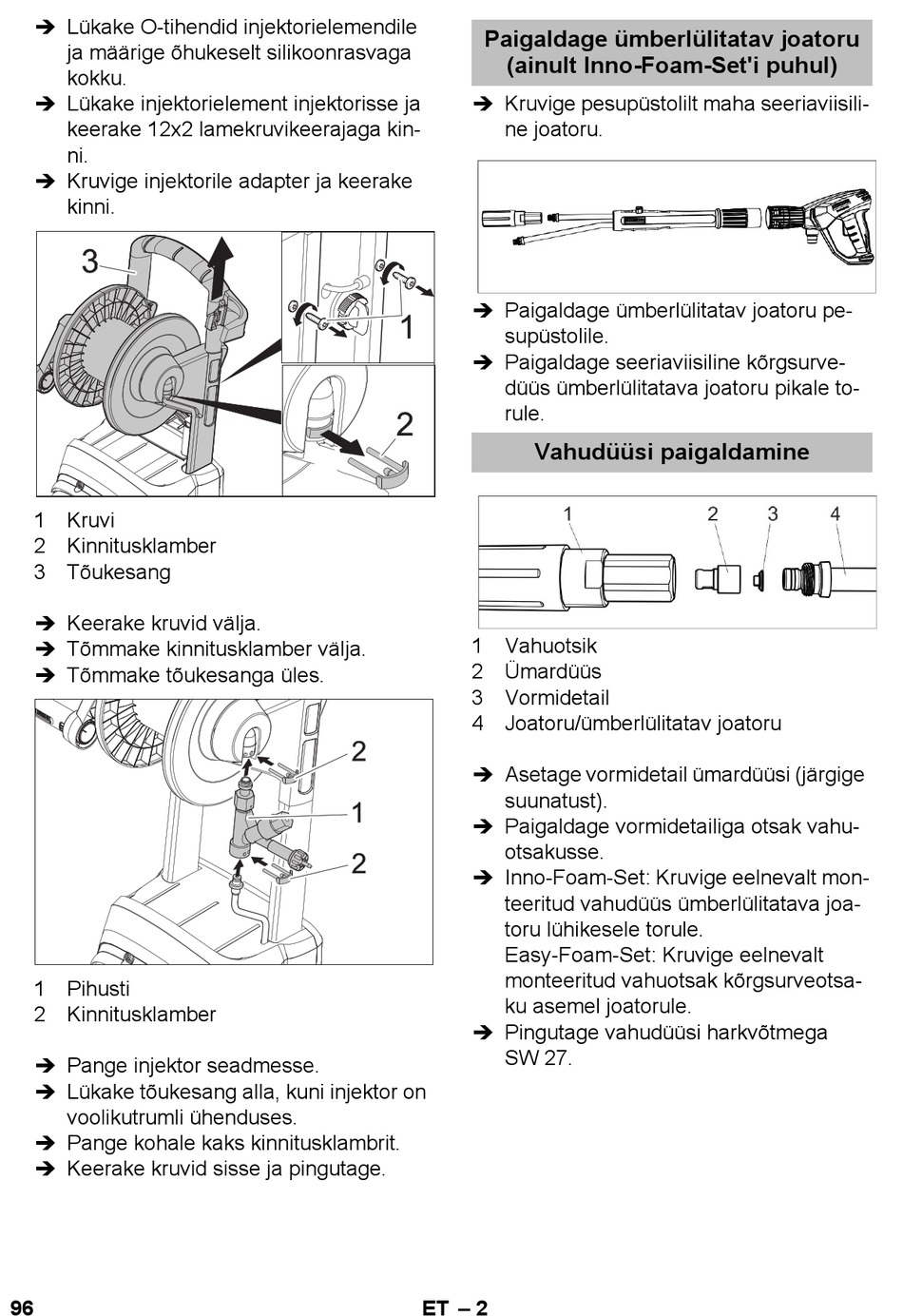

 Lükake O-tihendid injektorielemendile
ja määrige õhukeselt silikoonrasvaga
kokku.
 Lükake injektorielement injektorisse ja
keerake 12x2 lamekruvikeerajaga kin-
ni.
 Kruvige injektorile adapter ja keerake
kinni.
1 Kruvi
2 Kinnitusklamber
3 Tõukesang
 Keerake kruvid välja.
 Tõmmake kinnitusklamber välja.
 Tõmmake tõukesanga üles.
1 Pihusti
2 Kinnitusklamber
 Pange injektor seadmesse.
 Lükake tõukesang alla, kuni injektor on
voolikutrumli ühenduses.
 Pange kohale kaks kinnitusklambrit.
 Keerake kruvid sisse ja pingutage.
96
Paigaldage ümberlülitatav joatoru
(ainult Inno-Foam-Set'i puhul)
 Kruvige pesupüstolilt maha seeriaviisili-
ne joatoru.
 Paigaldage ümberlülitatav joatoru pe-
supüstolile.
 Paigaldage seeriaviisiline kõrgsurve-
düüs ümberlülitatava joatoru pikale to-
rule.
Vahudüüsi paigaldamine
1 Vahuotsik
2 Ümardüüs
3 Vormidetail
4 Joatoru/ümberlülitatav joatoru
 Asetage vormidetail ümardüüsi (järgige
suunatust).
 Paigaldage vormidetailiga otsak vahu-
otsakusse.
 Inno-Foam-Set: Kruvige eelnevalt mon-
teeritud vahudüüs ümberlülitatava joa-
toru lühikesele torule.
Easy-Foam-Set: Kruvige eelnevalt
monteeritud vahuotsak kõrgsurveotsa-
ku asemel joatorule.
 Pingutage vahudüüsi harkvõtmega
SW 27.
