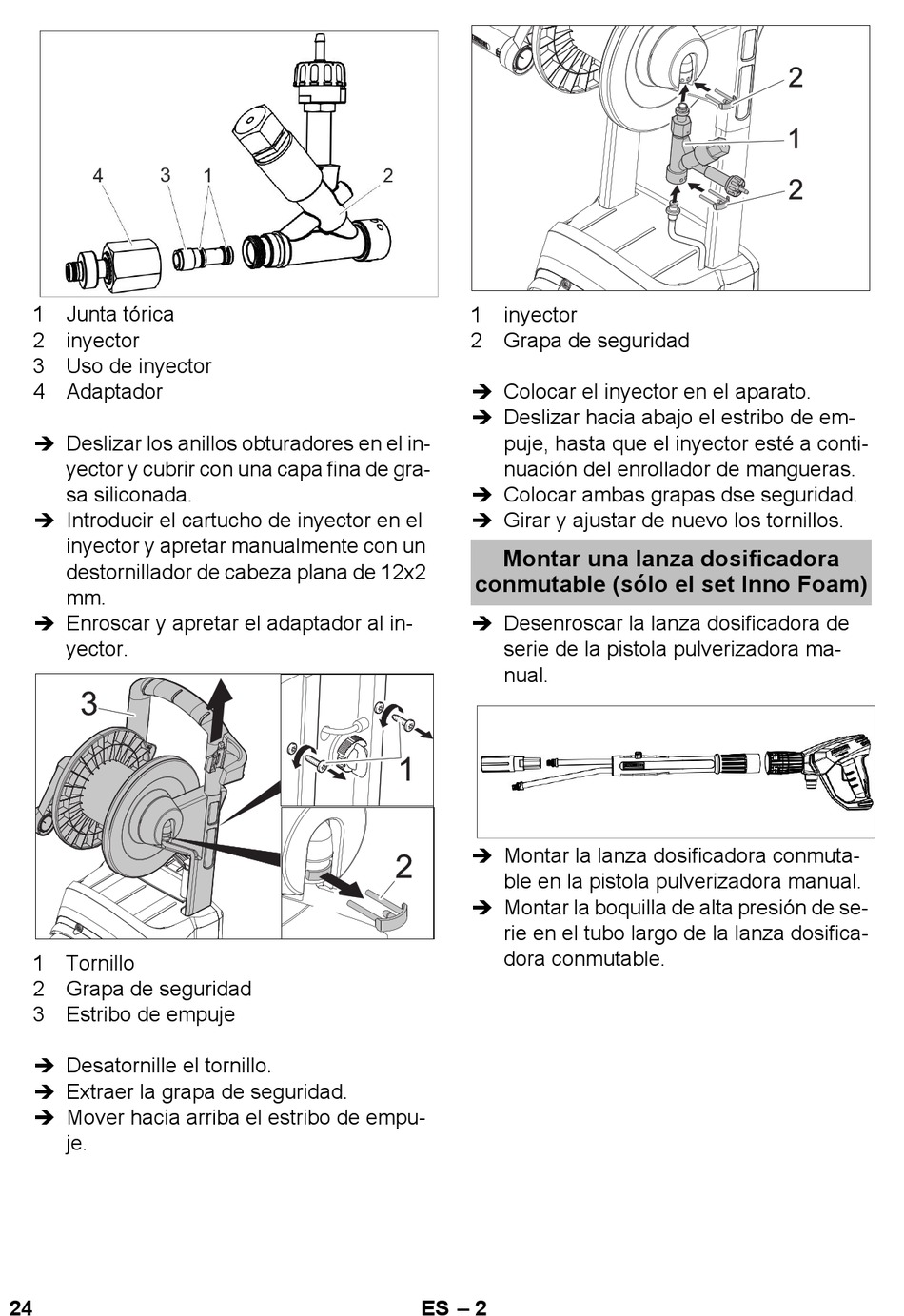

1 Junta tórica
2 inyector
3 Uso de inyector
4 Adaptador
 Deslizar los anillos obturadores en el in-
yector y cubrir con una capa fina de gra-
sa siliconada.
 Introducir el cartucho de inyector en el
inyector y apretar manualmente con un
destornillador de cabeza plana de 12x2
mm.
 Enroscar y apretar el adaptador al in-
yector.
1 Tornillo
2 Grapa de seguridad
3 Estribo de empuje
 Desatornille el tornillo.
 Extraer la grapa de seguridad.
 Mover hacia arriba el estribo de empu-
je.
24
1 inyector
2 Grapa de seguridad
 Colocar el inyector en el aparato.
 Deslizar hacia abajo el estribo de em-
puje, hasta que el inyector esté a conti-
nuación del enrollador de mangueras.
 Colocar ambas grapas dse seguridad.
 Girar y ajustar de nuevo los tornillos.
Montar una lanza dosificadora
conmutable (sólo el set Inno Foam)
 Desenroscar la lanza dosificadora de
serie de la pistola pulverizadora ma-
nual.
 Montar la lanza dosificadora conmuta-
ble en la pistola pulverizadora manual.
 Montar la boquilla de alta presión de se-
rie en el tubo largo de la lanza dosifica-
dora conmutable.
