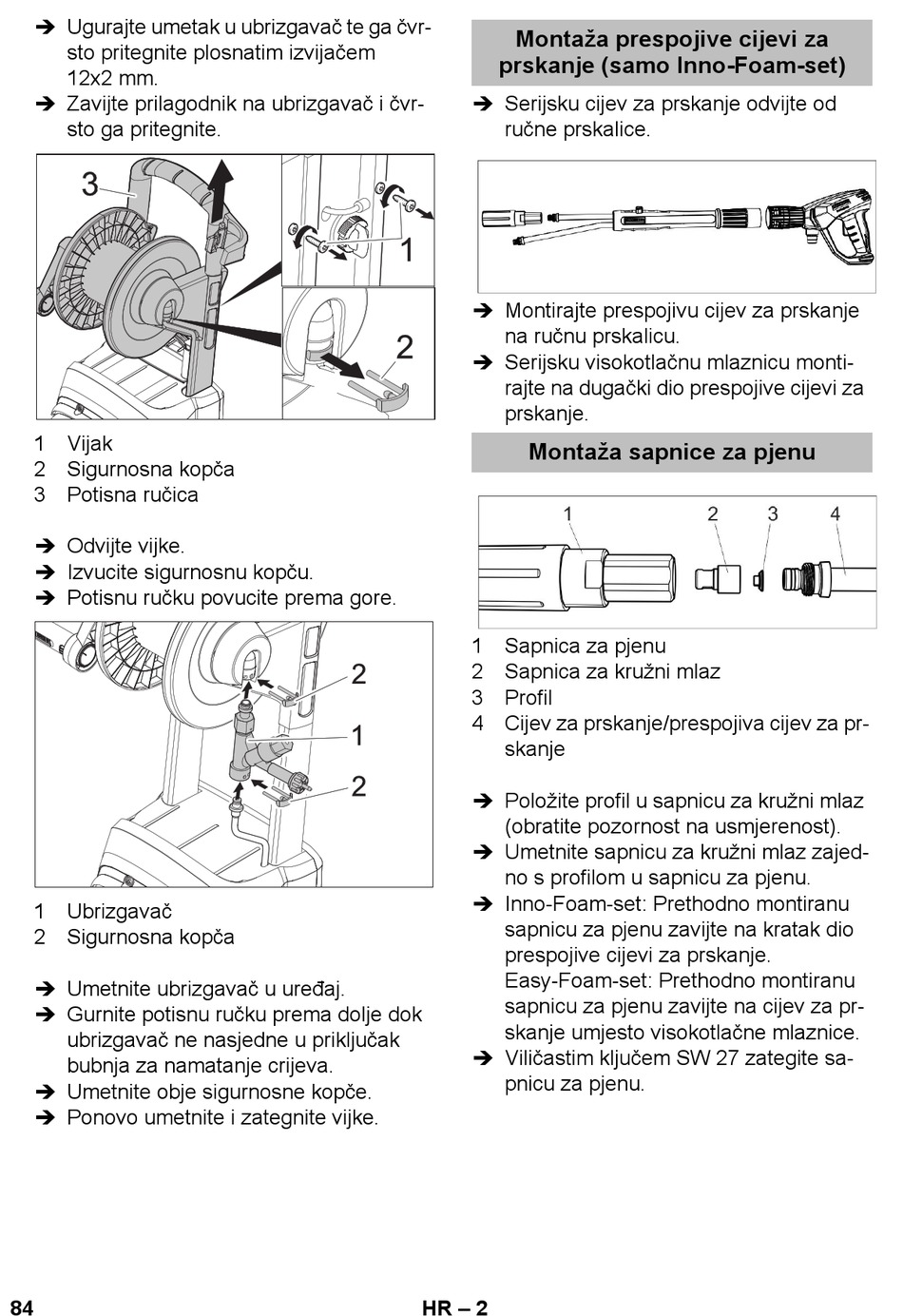

 Ugurajte umetak u ubrizgavač te ga čvr-
sto pritegnite plosnatim izvijačem
12x2 mm.
 Zavijte prilagodnik na ubrizgavač i čvr-
sto ga pritegnite.
1 Vijak
2 Sigurnosna kopča
3 Potisna ručica
 Odvijte vijke.
 Izvucite sigurnosnu kopču.
 Potisnu ručku povucite prema gore.
1 Ubrizgavač
2 Sigurnosna kopča
 Umetnite ubrizgavač u uređaj.
 Gurnite potisnu ručku prema dolje dok
ubrizgavač ne nasjedne u priključak
bubnja za namatanje crijeva.
 Umetnite obje sigurnosne kopče.
 Ponovo umetnite i zategnite vijke.
84
Montaža prespojive cijevi za
prskanje (samo Inno-Foam-set)
 Serijsku cijev za prskanje odvijte od
ručne prskalice.
 Montirajte prespojivu cijev za prskanje
na ručnu prskalicu.
 Serijsku visokotlačnu mlaznicu monti-
rajte na dugački dio prespojive cijevi za
prskanje.
Montaža sapnice za pjenu
1 Sapnica za pjenu
2 Sapnica za kružni mlaz
3 Profil
4 Cijev za prskanje/prespojiva cijev za pr-
skanje
 Položite profil u sapnicu za kružni mlaz
(obratite pozornost na usmjerenost).
 Umetnite sapnicu za kružni mlaz zajed-
no s profilom u sapnicu za pjenu.
 Inno-Foam-set: Prethodno montiranu
sapnicu za pjenu zavijte na kratak dio
prespojive cijevi za prskanje.
Easy-Foam-set: Prethodno montiranu
sapnicu za pjenu zavijte na cijev za pr-
skanje umjesto visokotlačne mlaznice.
 Viličastim ključem SW 27 zategite sa-
pnicu za pjenu.
