Secur LeanStreamer Grösse 1-2-3
NH in-line fuse switch-disconnector, 1-pole or 3-pole switching, 185 mm - Application Instruction
NH-Sicherungs-Lasttrennleiste einpolig bzw. 3-polig schaltbar, 185 mm - Anwendungsanweisung
Réglette interrupteur-sectioneur-fusibles, 1 pôle ou 3 pôles commutés, syst. 185 mm - Notice d'application
Sezionatore verticale per fusibili NH, sez. singolarmente o contemp., sist. 185 mm - Istruzione d'applicazione
Seccionador vertical para fusibles NH, seccionamiento unipolar o tripolar, sist. 185 mm - Instrucciones de
1. Schienensystem
Busbar system
0206-4-02
m
5 m
1 8
m
5 m
1 8
Technische Änderungen vorbehalten.
aplicación
Attention: To prevent electrical shock, disconnect from power source before
installing or servicing. Install in suitable enclosure. Keep free from contaminants.
To be commissioned and maintained only by qualified personnel!
Achtung: Vor Installations- oder Servicearbeiten Stromversorgung unterbrechen,
um Unfälle zu vermeiden. Die Geräte müssen in einem passenden Gehäuse
eingebaut und gegen Verschmutzung geschützt werden. Inbetriebsetzung und
Wartung nur durch Fachpersonal!
Attention: Avant le montage et la mise en service, couper l'alimentation secteur
afin d'éviter tout accident. Prévoir une mise en coffret ou armoire appropriée,
protéger le produit contre les environnements agressifs. Mise en service en
entretien: seulement par du personnel spécialisé!
Attenzione: Per prevenire infortuni, togliere tensione prima dell'installazione
o manutenzione. Installare in custodia idonea. Tenere lontano da contaminanti.
Messa in servizio e manutenzione solo da personale specializzato!
Atención: Con el objeto de evitar accidentes, hay que desconectar la
alimentación eléctrica antes de realizar el montaje y la puesta en marcha. Debe
instalarse en una caja o armario apropiado. Debe protegerse el producto de
los ambientes agresivos. La puesta en marcha y el mantenimiento ha de hacerlo
exclusivamente por personal especializado!
2. Montage des LeanStreamers
0209-4-02
1.1
woe0225-09 © KHW
Assembly of the LeanStreamer
2.1
94 242 000-2 Stand 12.2011
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Wöhner Secur LeanStreamer Series
Summary of Contents for Wöhner Secur LeanStreamer Series

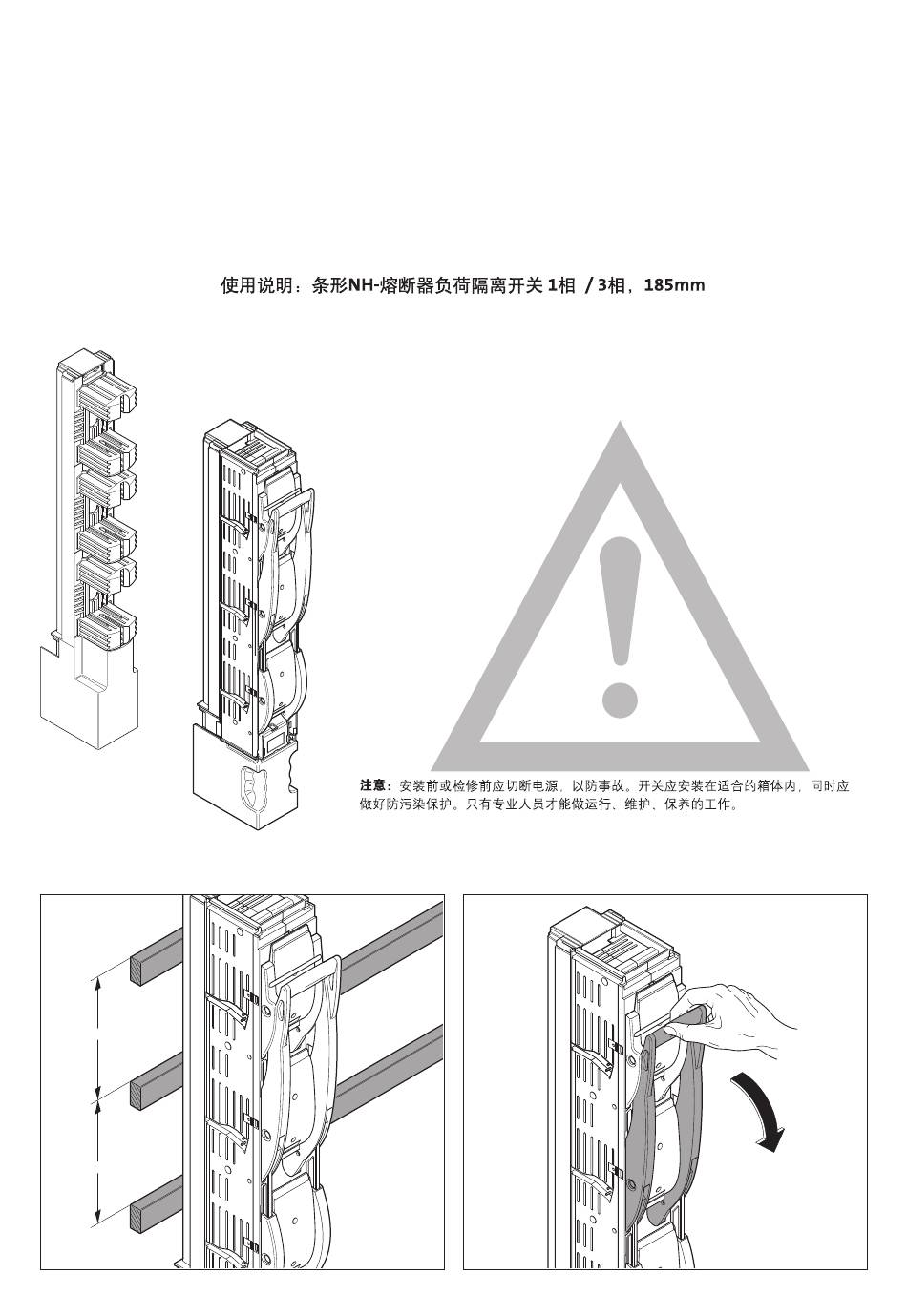

- Page 1 Secur LeanStreamer Grösse 1-2-3 NH in-line fuse switch-disconnector, 1-pole or 3-pole switching, 185 mm - Application Instruction NH-Sicherungs-Lasttrennleiste einpolig bzw. 3-polig schaltbar, 185 mm - Anwendungsanweisung Réglette interrupteur-sectioneur-fusibles, 1 pôle ou 3 pôles commutés, syst. 185 mm - Notice d’application Sezionatore verticale per fusibili NH, sez.
- Page 2 0216-4-00 0202-4-01 M = 40 – 45 Nm 3. Anschlüsse Connections 0210-4-01 0960-4-00 4. Anschlüsse oben Connections up 0961-4-00 0224-4-00 X ≥ 8 mm DIN EN 60947-1 8,0 kV max. Kabelschuh Cable lugs DIN 46 234 240 mm DIN 46 235 185 mm Technische Änderungen vorbehalten.
- Page 3 4. Anschlüsse oben Connections up 5. Abdeckung immer verwenden Always use the cover 0229-4-00 0208-4-00 6.1 Griffeinsatz verschließen Locking the handle insert 6.2 Parkstellung 1-polig Parking position single-pole 0230-4-01 0231-4-01 7. Sicherungen auswechseln Change the fuses 0222-4-00 0223-4-01 Click Technische Änderungen vorbehalten. woe0227-08 ©...
- Page 4 8. Zubehör Equipment 0219-4-02 0207-4-02 0211-4-01 0214-4-00 0286-4-00 0220-4-02 Technische Änderungen vorbehalten. woe0228-07 © KHW Stand 12.2011...
