sun garden SYDNEY Assembly Instructions

Lesen Sie die Anleitung vor dem Aufbau des Garten-
tisches sorgfältig durch.
Schäden, die durch Nichtbeachtung der Anleitung
entstehen, sind von der Haftung und Gewährleistung
ausgeschlossen.
Lassen Sie sich beim Aufbau des Gartentisches von einer
zweiten Person unterstützen.
benötigtes Werkzeug
❏
ein Innensechskant-Schraubenschlüssel;
1 x 4 mm Schlüsselweite
❏
Kreuzschlitz-Schraubendreher; No. 2
Lieferumfang
Die Lieferung des Gartentisches erfolgt in einer stabilen
Kartonverpackung.
Der Gartentisch setzt sich aus folgenden Bauteilen
zusammen:
1 1 x Tischplatte
2 3 x Querstrebe
3
1 x Tischbein
4 1 x Tischbein mit höhenverstellbaren Fuß*
5 4 x Stützwinkel für Tischplatte
6
1 x Rändelschraube für höhenverstellbaren Fuß*
7 12 x Befestigungsschrauben; 3,9 x 13
8 12 x Innensechskant-Senkkopfschrauben;
M6 x 80, Schlüsselweite (SW): 4 mm
Aufbauvorbereitung
➭ Nehmen Sie alle Bauteile aus der Verpackung.
➭ Prüfen Sie die Vollständigkeit der Lieferung
anhand zuvor aufgeführter Liste.
➭ Tischplatte mit der Oberseite nach unten auf den
Fußboden legen.
Hinweis
• Zum Schutz vor Beschädigungen sollten
Sie die Tischplatte auf eine geeignete
Unterlage (Pappe, Teppichreste) auflegen.
➭ Alle Stützwinkel an den Tischbeinen verschrauben.
Stand: 19.10.2006
1
2
5
3
6
4
7
8
4 x 5 ; Stützwinkel für Tischplatte
12 x 7 ;
Befestigungs-
schrauben;
3,9 x 13
Änderungen aufgrund technischer Verbesserungen vorbehalten.
„S

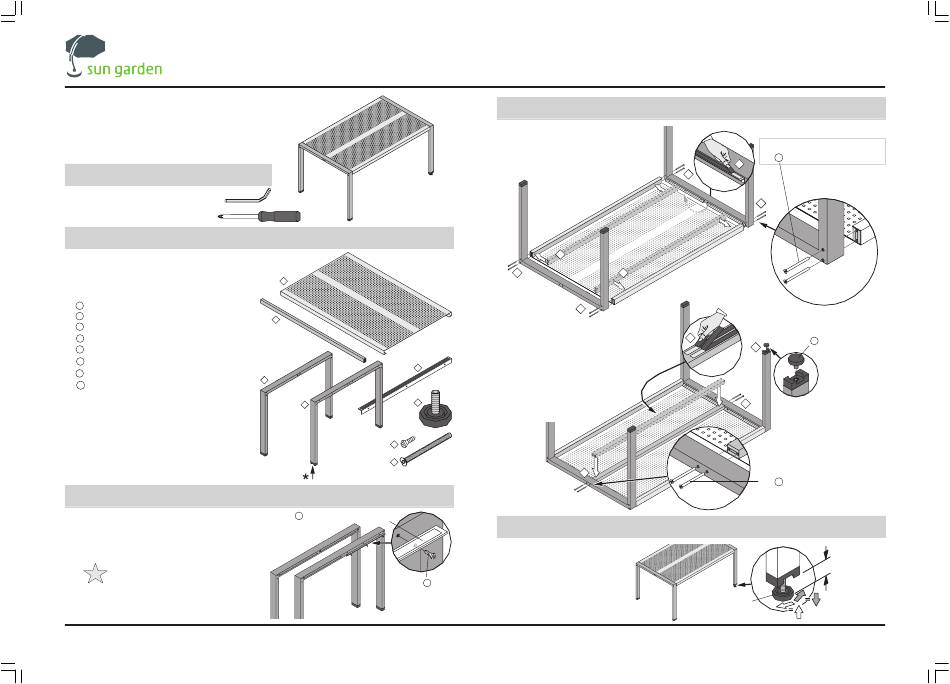

Aufbauablauf
➭ 1.) Zwei Querstreben hochkant in die
Tischplatte einlegen.
➭ 2.) Schutzfolie von den Klebestreifen an
den Stützwinkeln entfernen.
➭ 3.) Beide Tischbeine durch Einschrauben
3.
der Innensechskantschrauben
lose mit den Querstreben
verbinden.
1.
3. 1.
3.
➭ 4.) Schutzfolie von den Klebestreifen der
Querstrebe entfernen.
4.
➭ 5.) Mittlere Querstrebe mit den Klebestreifen
auf die Tischplatte auflegen und an den
Tischbeinen verschrauben.
➭
Alle Befestigungsschrauben
festdrehen.
➭ 6.) Rändelschraube in den Tischfuß
einschrauben.
5.
Tisch ausrichten
➭ Bodenunebenheiten durch Ver-
drehen der Rändelschraube am
Tischbein ausgleichen.
A G
UFBAUANLEITUNG FÜR ARTENTISCH
" A T
YDNEY MIT LUMINIUM ISCHGESTELL
Sie benötigen pro Verschraubung:
2 x 8 ; Innensechskant-Senkkopf
2.
schrauben; M6 x 80,
SW: 4 mm
3.
Sie benötigen:
6 ; Rändelschraube
6.
5.
Sie benötigen pro Verschraubung:
2 x 8 ; Innensechskant-Senkkopf
schrauben; M6 x 80,
SW: 4 mm
ca. 20 mm
absenken
Rändelschraube
anheben
