5. Besondere Ausstatungen

5.1. Laubfangkorb (Zubehör)

5.2. Anschluss DN 110

Premier Tech
Der Laubfangkorb (E) erleichtert die Entnahme
eingetragener Verschmutzungen. Sein Ausbau
erfolgt nach Ausbau des Filtereinsatzes (B,
siehe auch Punkt 4.) mittels herausziehen am
Entnahmeseil.

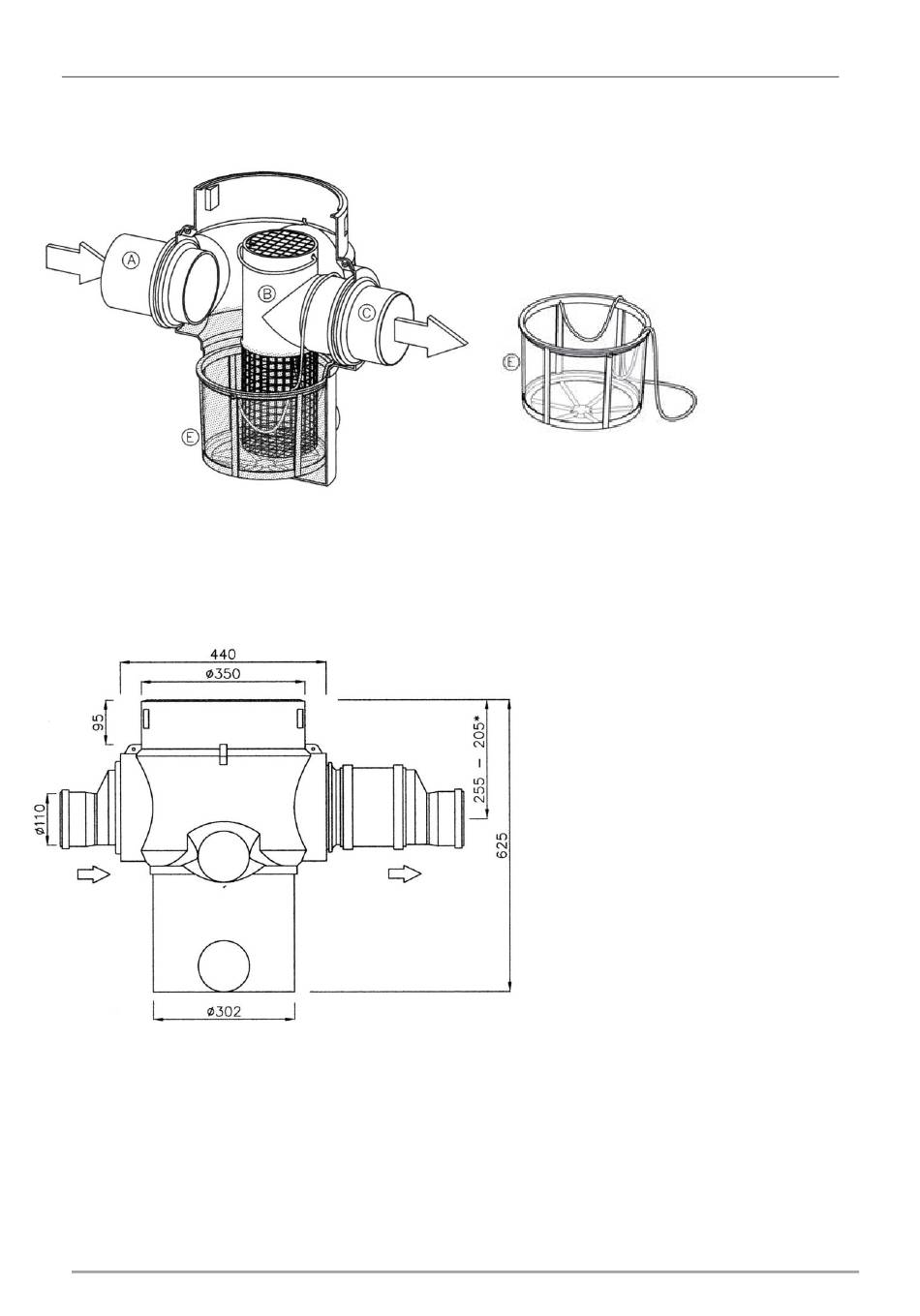

E: Laubfangkorb, rechts ausgebaut
A, B, C: siehe Punkt 2.
Der Anschluss an Leitungen DN110
erfolgt bauseits und kann mit
handelsüblichen KG-Rohr realisiert
werden
(2 Reduzierungen; 1 Überschiebmuffe,
siehe Zeichnung links.
* exzentrische Reduzierstücke
ermöglichen eine Feineinstellung der
Einbautiefe.
5 / 12 Vorfilter Maxi Plus
DORW2107 18.03.21
