Elvox Sound System 837A Wiring Instructions

ALIMENTATORE PER PORTIERE ELETTRICO CON DOPPIO GENERATORE DI NOTA
ELETTRONICO, UNIFILARE (1+n) CON SEGRETO DI CONVERSAZIONE
POWER SUPPLY FOR ELECTRIC DOOR-OPENER SYSTEM WITH BUILT-IN TWO-
TONE ELECTRONIC SOUNDER, 2-WIRE (1+n) WITH CONVERSATION PRIVACY
ALIMENTATION POUR PORTIER ELECTRIQUE DOTÉS D'UN DOUBLE GÉNÉRATEUR
DE NOTE ÉLECTRIQUE, À DEUX FILS (1+n) AVEC SECRET DE CONVERSATION
NETZGERÄT FÜR TÜRSPRECHANLAGE MIT DOPPELTEM
ELEKTRONISCHEM RUFTONGENERATOR, 2-DRAHT (1+n) MIT MITHÖRSPERRE
ALIMENTADOR PARA PORTERO ELÉCTRICO CON DOBLE GENERADOR DE NOTA
ELECTRÓNICA, DOS HILOS (1+n), CON SECRETO DE CONVERSACIÓN
ALIMENTADOR PARA PORTEIRO ELÉCTRICO COM DUPLO GERADOR DE CHAMA-
DA ELECTRÓNICO, DOIS FIOS (1+n), COM SECRETO DE CONVERSAÇÃO
MANUALE PER IL COLLEGAMENTO - WIRING INSTRUCTIONS
INSTRUCTIONS POUR LA CONNEXION - ANWEISUNGEN FÜR DEN ANSCHLUSS
INSTRUCCIONES PARA EL CONEXIONADO - INSTRUÇÕES PARA A LIGAÇÃO

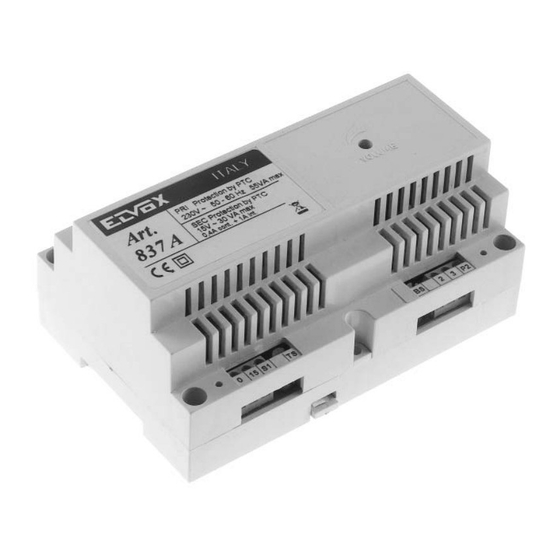

Art. 837A
I prodotti sono conformi al marchio CE e alle direttive:
- Alla direttiva europea 2004/108/CE e successive.
- Alla direttiva europea 2006/95/CE (73/23/CEE) e successive.
L'alimentatore costituisce una sorgente SELV rispettando i re-
quisiti previsti dall'Art. 411.1.2.2 della norma CEI 64-8 (ed.
2003).
La produzione è sotto costante sorveglianza:
Product is according to CE mark and directives:
- EC Directives 2004/108/CE and following norms.
- EC Directives 2006/95/CE (73/23/CEE) and following norms.
Power supply units constitute SELV sources in compliance with
the requirements stipulated in Article 411.1.2.2 of CEI standard
64-8 (ed. 2003).
Production is subject to costant
Cod. S6I.837.A00
COLLEGAMENTI AI MORSETTI DELL'ALIMENTATORE:
CONNECTIONS TO TERMINALS OF POWER SUPPLY:
PRI:
2:
3:
5:
6:
7:
8:
P1:
P2:
0:
15:
S1:
I circuiti interni dell'alimentatore sono protetti da un ulteriore protezione
PTC SIEMENS C965.
The circuits inside the power supply are further protected by a SIEMENS
PTC, type C965.
N.B. Utilizzando le uscite 0-15 con servizio continuo non si devono in-
surveillance.
Alimentazione-Supply 230V∼ +6% -10%
}
50-60Hz 55VA protetta da - protect by PTC SIEMENS C850.
Potenza dissipata dall'alimentatore: 8,5 W
Power dissipated by power supply: 8,5 W
}
Linea fonica
Audio line
Comune linea fonica
Common wire for audio line
Altoparlante posto esterno - Speech unit loudspeaker
}
Microfono posto esterno - Speech unit microphone
Comune microfono - Common microphone
Comune altoparlante - Common loudspeaker
Uscita generatore di chiamata con suono modulato
}
Call generator output with differentiated tone.
Uscita generatore di chiamata con suono continuo
Call generator output with continuous tone.
Uscita 15V~ 1A (con servizio intermittente)
}
Output 15V~ 1A (on intermittent operation)
protetta da - protected by PTC SIEMENS C945
Uscita serratura temporizzata 0,5 – 30s regolabile
0,5 – 30s timed lock output, adjustable.
protetta da - protect by PTC SIEMENS C945
serire carichi con assorbimento superiore a 0,25A.
When using continuous duty 0-15 outputs, do not connect loads of
over 0.25A.
RL. 02 9/2008
