Vimar 02905 Installer/User Quick Manual

02905
GUIDA RAPIDA INSTALLATORE/UTENTE

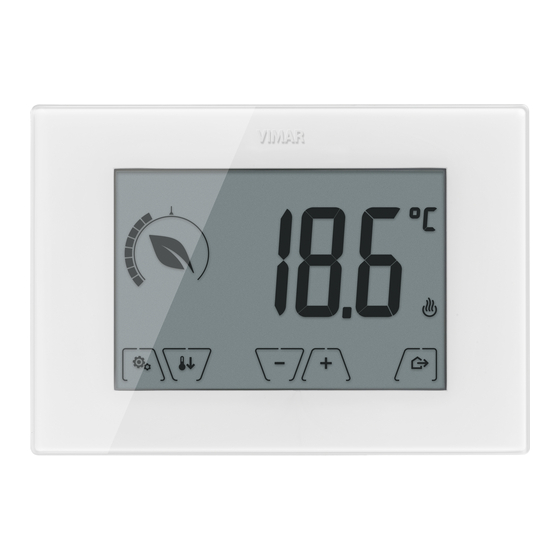

Termostato elettronico touch screen per controllo della temperatura ambiente (riscalda-
mento e condizionamento), dispositivo di controllo della temperatura di classe I (contri-
buto 1%) in modalità ON/OFF, di classe IV (contributo 2%) in modalità PID, 1 ingresso
multifunzionale programmabile, uscita a relè in scambio 5(2) A 230 V~, alimentazione a
batterie stilo AA LR6 1,5 V (non fornite), installazione a parete.
Il dispositivo, dotato di interfaccia grafica a touch screen che agevola l'utente ad operare man-
tenendo una condizione di risparmio energetico, permette la regolazione in riscaldamento o
condizionamento con attuazione ON/OFF o PID. E' provvisto di un ingresso multifunzione che
può essere configurato per effettuare l'attivazione notturna o l'attivazione da remoto oppure la
commutazione estate/inverno. ll termostato è un dispositivo da parete che può essere installato
direttamente a muro o sopra le scatole da incasso a 2 e 3 moduli.
CARATTERISTICHE.
• Tensione nominale di alimentazione: 2 batterie alcaline AA LR6 1,5 V
• Range di temperatura di utilizzo: 0-40°C (-T40)
• Precisione misura temp.: 0,5°C tra +15°C e 30°C, 0,8°C agli estremi.
• Uscita a relè con contatti puliti in scambio: 5(2) A 230 V~
• Morsetti: Relè C, Relè NC, Relè NO, 2 per ingresso multifunzione
• Configurabile in modo Riscaldamento/Condizionamento (inverno/estate)
• Algoritmi di termoregolazione: ON/OFF o PID selezionabili da interfaccia utente.
• Modalità di funzionamento: Off, Antigelo (solo in riscaldamento), Assenza, Manuale e Riduzione
notturna.
• 5 set-point/offset di temperatura impostabili (comfort, manuale, assenza, antigelo, riduzione).
• Restrizione accesso interfaccia locale tramite PIN e ingresso multifunzione configurabile.
• Grado di protezione: IP20.
• Tipo di azione: 1.B; Grado di polluzione: 2 (normale); Tensione impulsiva nominale: 4000 V.
• Classificazione ErP (Reg. UE 811/2013): ON/OFF: classe I, contributo 1%; PID: classe IV,
contributo 2%.
IMPORTANTE: Allo scopo di prevenire modifiche accidentali, la prima pressione di una qual-
siasi delle icone visualizzate deve essere prolungata per attivare la relativa funzione.

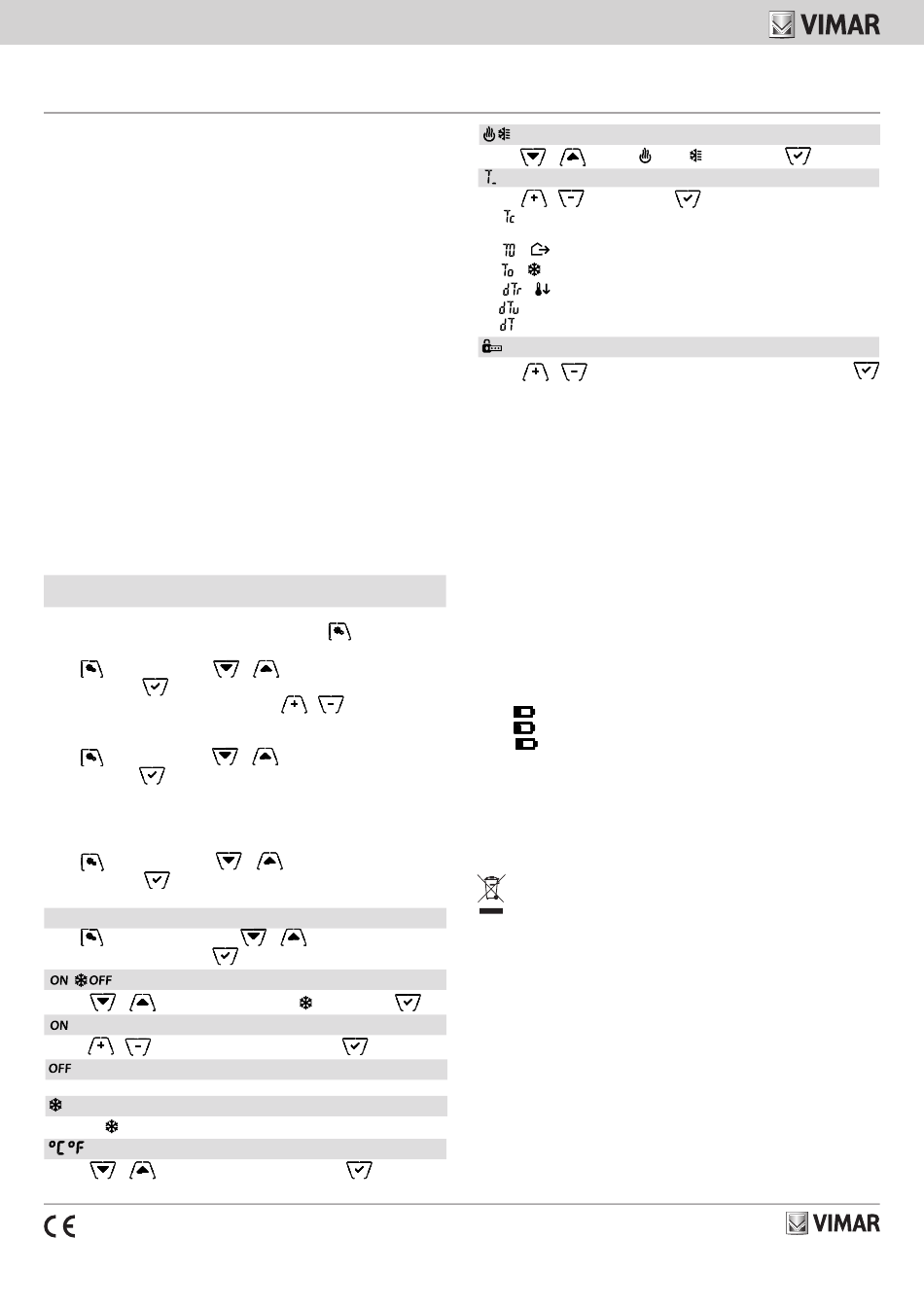

SELEZIONE TIPOLOGIA DEL MENU' DI UTILIZZO E RESET AI PARAMETRI DI
FABBRICA.
Spegnere il termostato rimuovendo le batterie e riaccenderlo reinserendole nuovamente; il
display visualizzerà, per circa 3 s, la versione del firmware e l'icona
• Menù Facilitato
Toccare entro i 3 s e, mediante
YES confermando con entrambe le scelte. Il termostato si riavvierà visualizzando la moda-
lità di funzionamento semplificata nella quale, attraverso
soltanto il set point di temperatura desiderato senza necessità di confermare il valore introdotto.
• Menù Normale
Toccare entro i 3 s e, mediante
NO confermando con entrambe le scelte. Il termostato si riavvierà visualizzando la moda-
lità di funzionamento normale. N.B. In caso di sostituzione delle batterie, il menù impostato sarà
automaticamente avviato ad ogni riaccensione del termostato, senza dover effettuare nuovamen-
te la procedura di cui sopra.
• Reset dei parametri di fabbrica
Toccare entro i 3 s e, mediante
YES confermando con entrambe le scelte. Il termostato si riavvierà dopo aver ripristinato
i parametri di fabbrica compreso il PIN eventualmente impostato.
PRINCIPALI IMPOSTAZIONI DEL MENU' NORMALE
Toccare e successivamente, mediante
(icona lampeggiante) e confermare con
Selezione modalità di funzionamento
ON
Mediante e selezionare
Impostazione funzionamento ON
Mediante e impostare la temperatura e confermare con
Spegnimento
Selezionando OFF il termostato non effettua più nessuna regolazione.
Antigelo
Selezionando viene impostata la temperatura di Antigelo (per proteggere le condutture).
Impostazione unità di misura
Mediante e selezionare °C oppure °F e confermare con
49400592C0 02 1911
.
e , selezionare EASY e successivamente
e , potrà essere impostato
e , selezionare EASY e successivamente
e , selezionare rSEt e successivamente
e , selezionare il menù desiderato
.
OFF
o oppure e confermare con
.
.
Selezione riscaldamento/condizionamento
Mediante e selezionare
Impostazione temperature
Mediante e e confermando con
1. : temperatura di Comfort (T comfort) utilizzata quando il termostato è attivato da
remoto
2. e : temperatura di Assenza (T assenza)
3. e : temperatura della modalità "antigelo" (solo se in modalità "riscaldamento")
4. e : delta termico in modalità riduzione notturna
5. : delta termico con termostato comandato da remoto o inibito da PIN
6. : differenziale termico del dispositivo (solo se in modalità di regolazione OnOff)
Impostazione della password
Mediante e impostare una alla volta le cifre del PIN confermando con
ogni cifra.
Impostando il PIN a "000" si ha libero accesso al dispositivo (equivale a non impostare
la password).
IMPORTANTE: Si abbia cura di annotare la password in modo che un'eventuale dimenti-
canza non precluda l'utilizzo del dispositivo.
PER L'INSTALLATORE
Per ulteriori approfondimenti e per i dettagli relativi a tutti gli altri menù del
termostato si veda il manuale installatore scaricabile dal sito www.vimar.com.
PER L'UTENTE
Prima di utilizzare il termostato consultare il manuale utente scaricabile dal sito
www.vimar.com. Conservare la presente documentazione per consultazioni
future.
REGOLE DI INSTALLAZIONE.
L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni
regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
SOSTITUZIONE DELLE BATTERIE.
Smontare la parte frontale operando con il cacciavite sulle cave del lato inferiore e sostituire le
batterie rispettando la polarità indicate (si vedano le relative figure).
Lo stato di carica della batteria viene indicato come segue:
• icona assente  batteria carica
• icona lampeggiante  batteria quasi scarica (si consiglia la sostituzione)
• icona accesa fissa  batteria scarica (il dispositivo va in OFF e non è più possibile
commutare lo stato di funzionamento).
CONFORMITA' NORMATIVA.
Direttiva BT.
Direttiva EMC.
Norme EN 60730-2-9.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di
piombo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla
fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire
l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed
elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che
si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente.
Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m
segnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a
25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio,
al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi
sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
.
oppure e confermare con .
impostare:
è inoltre possibile con-
2
