1.2 Installation composants motorisation : positionnement et installation plaque d'ancrage
La zone d'installation du motoréducteur doit prévoir l'espace nécessaire pour effectuer l'entretien et le déblocage manuel.

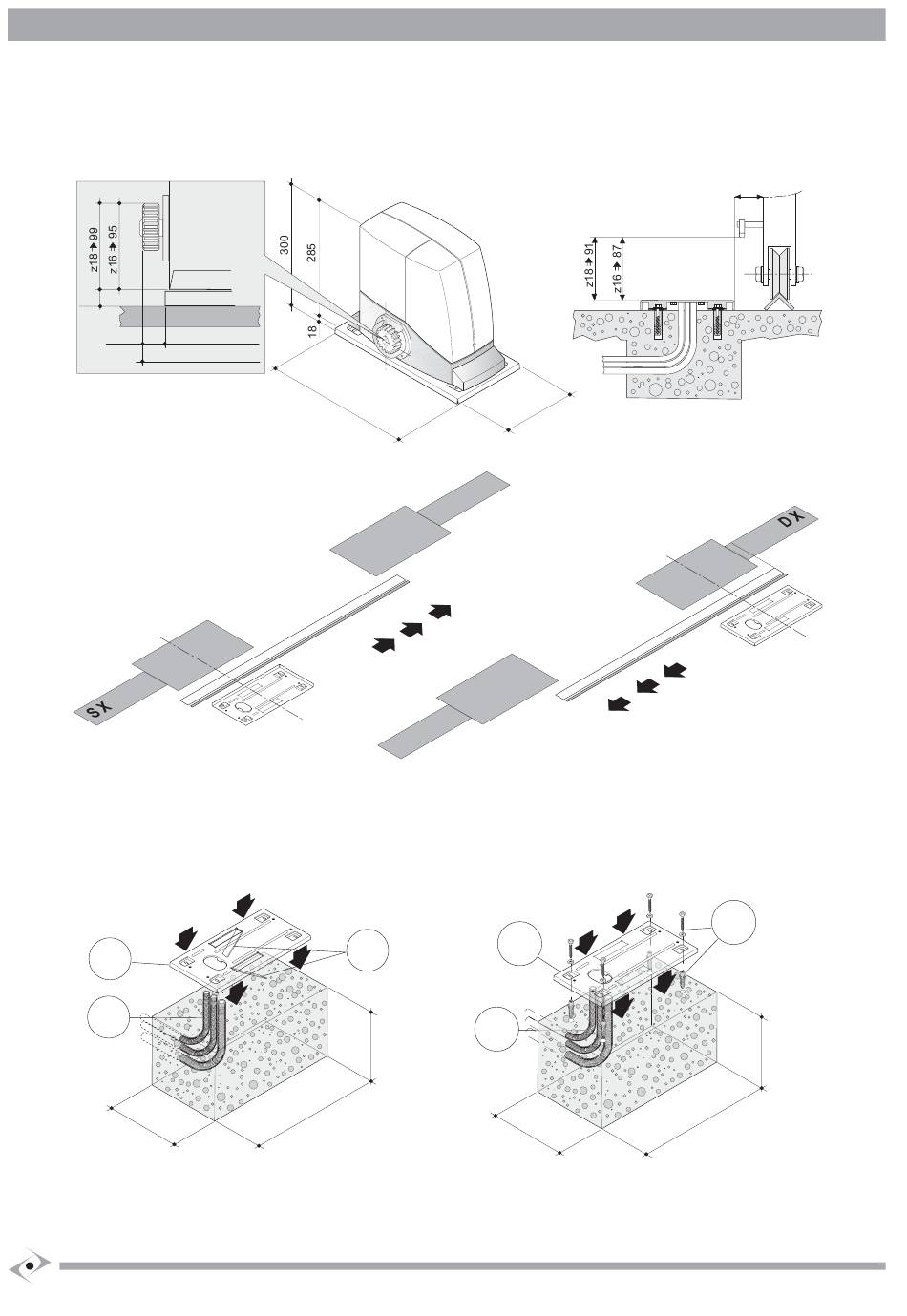

a) Vérifier les limites d'encombrement en se référant à la fig.2.
18
22
AC003a
b) Respecter l'orientation de la fig. (3) pour le positionnement de la plaque d'ancrage du motoréducteur (Droite – Gauche).
c) Se référer à la fig. (2.2) pour ce qui concerne les cotes en hauteur selon que le pignon ait 16 ou 18 dents.
d) Faire arriver les tuyaux des fils électriques (4), en les laissant dépasser et en les bouchant afin d'éviter qu'ils se remplissent de détritus.
Assurer la plaque d'ancrage (1) à la base en béton avec 4 chevilles expansibles (2), voir fig. (4.1); ou la noyer dans le béton frais en pliant les deux L
(3), voir fig. (4.2).
Fig.4.1
1
4
AC005
200
ATTENTION : Si le motoréducteur est soumis à des conditions de travail difficiles ou si le poids du vantail dépasse les 300 kg la plaque
d'ancrage (1) doit être assurée en la noyant nécessairement dans le béton.
170
192
335
3
350
Fig. (2)
170
Fig. (3)
Fig. (4)
1
4
250
200
2
Fig.4.2
2
AC010 AC010
35 350
45
250
