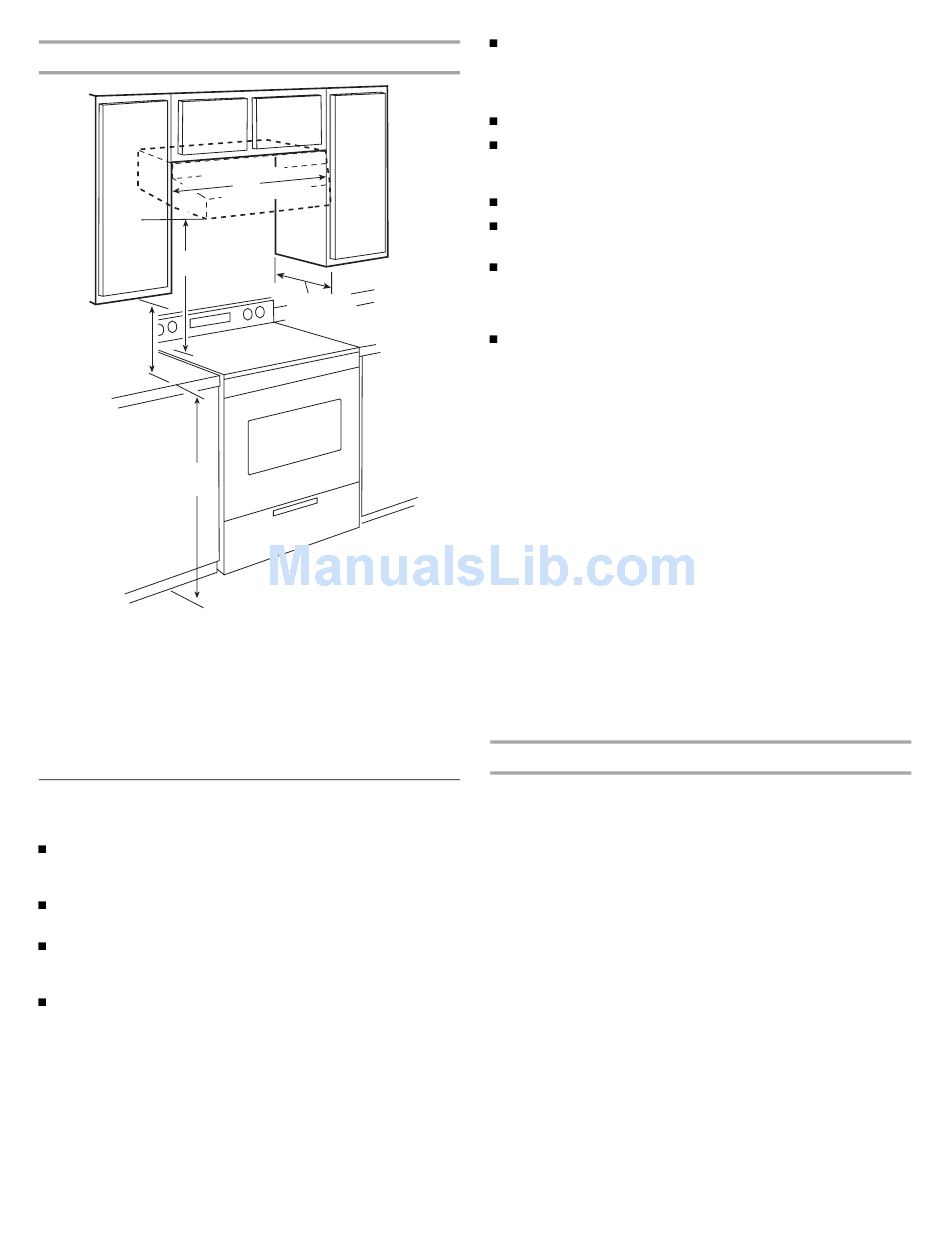

Dégagements de séparation à respecter
B
A
E
A. Dégagement min. de 18" (45,7 cm) entre le placard supérieur et le plan
de travail
B. Distance maximale suggérée du bas de la hotte à la surface de cuisson
24" (61 cm) min. pour surfaces de cuisson électriques
27" (68,6 cm) min. pour surfaces de cuisson au gaz
30" (76,2 cm) max. suggéré
C. Largeur minimale de l'ouverture du placard de 30" (76,2 cm) ou
36" (91,4 cm)
D. Profondeur de placard 13" (33 cm)
E. Hauteur de placard du bas 36" (91,4 cm)
Exigences concernant l'évacuation
(Uniquement pour modèles avec évacuation)
Le système d'évacuation doit décharger l'air à l'extérieur,
excepté pour les installations sans décharge à l'extérieur
(recyclage).
Ne pas terminer le conduit d'évacuation dans un grenier ou
dans un autre espace fermé.
Ne pas utiliser une bouche de décharge murale de
4" (10,2 cm) normalement utilisée pour un équipement
de buanderie.
Utiliser un conduit métallique rond de 6" (15,2 cm) ou plus de
diamètre, ou un conduit métallique rectangulaire de 3¼" x
10" (8,3 cm x 25,4 cm). Un conduit en métal rigide est
recommandé. L'utilisation d'un conduit de plastique ou en
feuille métallique est déconseillée.
18
C
D
La longueur du système d'évacuation et le nombre de coudes
doit être réduit au minimum pour fournir la meilleure
performance.
Pour un fonctionnement efficace et silencieux :
Ne pas utiliser plus de trois coudes à 90°.
Veiller à ce qu'il y ait une section droite de conduit de
24" (61,0 cm) au minimum entre deux coudes, si on doit
utiliser plus de un raccord coudé.
Ne pas installer 2 coudes ensemble.
Au niveau de chaque jointure du conduit de décharge,
assurer l'étanchéité avec les brides de serrage pour conduit.
Le système d'évacuation doit comporter un clapet. Si la
bouche de décharge murale ou par le toit comporte un
clapet, ne pas utiliser le clapet fourni avec la hotte de
cuisinière.
Autour de la bouche de décharge à l'extérieur par un mur ou
par le toit, assurer l'étanchéité avec un produit de
calfeutrage.
Installations pour régions à climat froid
On doit installer un clapet anti-reflux additionnel à l'arrière pour
minimiser le reflux d'air froid, et incorporer un élément d'isolation
thermique pour minimiser la conduction de chaleur par
l'intermédiaire du conduit d'évacuation, de l'intérieur de la
maison à l'extérieur. Le clapet anti-reflux doit être placé du côté
air froid par rapport à l'élément d'isolation thermique.
L'élément d'isolation thermique doit être aussi proche que
possible de l'endroit où le système d'évacuation s'introduit dans
la partie chauffée de la maison.
Air d'appoint
Le code du bâtiment local peut exiger l'emploi d'un système
d'appoint d'air lors de l'emploi d'un ventilateur d'extraction dont
la capacité d'aspiration est supérieure à un débit (pieds cubes
par minute) spécifié. Le débit spécifié, pieds cubes par minute,
est variable d'une juridiction à une autre. Consulter un
professionnel des installations de chauffage ventilation/
climatisation au sujet des exigences spécifiques applicables
dans la juridiction locale.
Méthodes d'évacuation
La sortie à l'extérieur du circuit d'évacuation peut se faire à
travers le toit ou à travers un mur. Utiliser un conduit
rectangulaire de 3¼" x 10" (8,3 cm x 25,4 cm) pour une longueur
effective maximale de circuit de 35 pi (10,7 cm) ou un conduit
rond de 6" (15,2 cm) ou plus de diamètre pour une longueur
effective maximale de circuit de 50 pi (15,2 m).
REMARQUE : On déconseille l'emploi d'un conduit flexible. Un
conduit flexible peut susciter une rétro-pression et des
turbulences de l'air, ce qui réduit considérablement la
performance.
