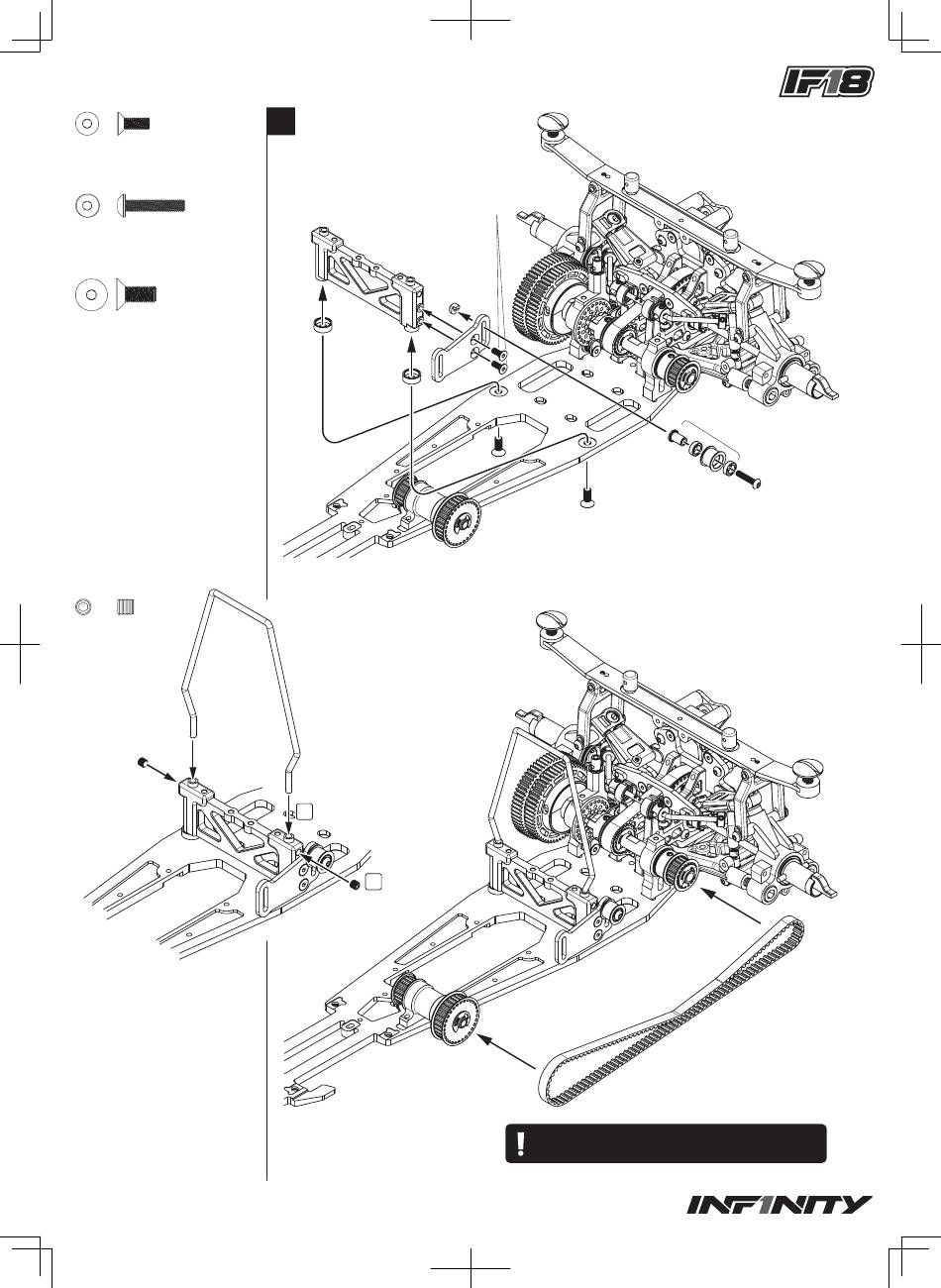

Creation Model Infinity IF18 Instruction Manual page 23

M3x8mm Flat HeadScrew
フラッ トヘッ ド スクリュー
M3x15mm Button Head Screw
ボタンヘッ ド スクリュー
M4x10mm Flat Head Screw
フラッ トヘッ ド スクリュー
w
T T T T
x 2
M4x4mm Set Screw
セッ ト スクリュー
MOUNT MOUNT MOUNT MOUNT
スクリュー スクリュー スクリュー スクリュー
20
x 2
M3x8mm Flat Head Screw
x 1
R0004
CENTER BULK CENTER BULK
センターバルク
x 2
R0215
CENTER BULK CENTER BULK
SPACER SPACER
センターバルク
スペーサー
R0094
1
2
M4x4mm Set Screw
セッ ト スクリュー
フラッ トヘッ ド スクリュー
R0089
M4x10mm Flat Head Screw
フラッ トヘッ ド スクリュー
R8002
SIDE BELT (RUBBER) 432 SIDE BELT (RUBBER) 432
サイ ドベルト （ラバー）
Adjust Middle belt Tension. （Not too tighten）
ミドルベルトを張りすぎないように調整。
23
R0089
BELT TENSIONER ROLLER SET BELT TENSIONER ROLLER SET
ベルトテンショナーローラーセッ ト
M3x15mm Button Head Screw
ボタンヘッ ド スクリュー
