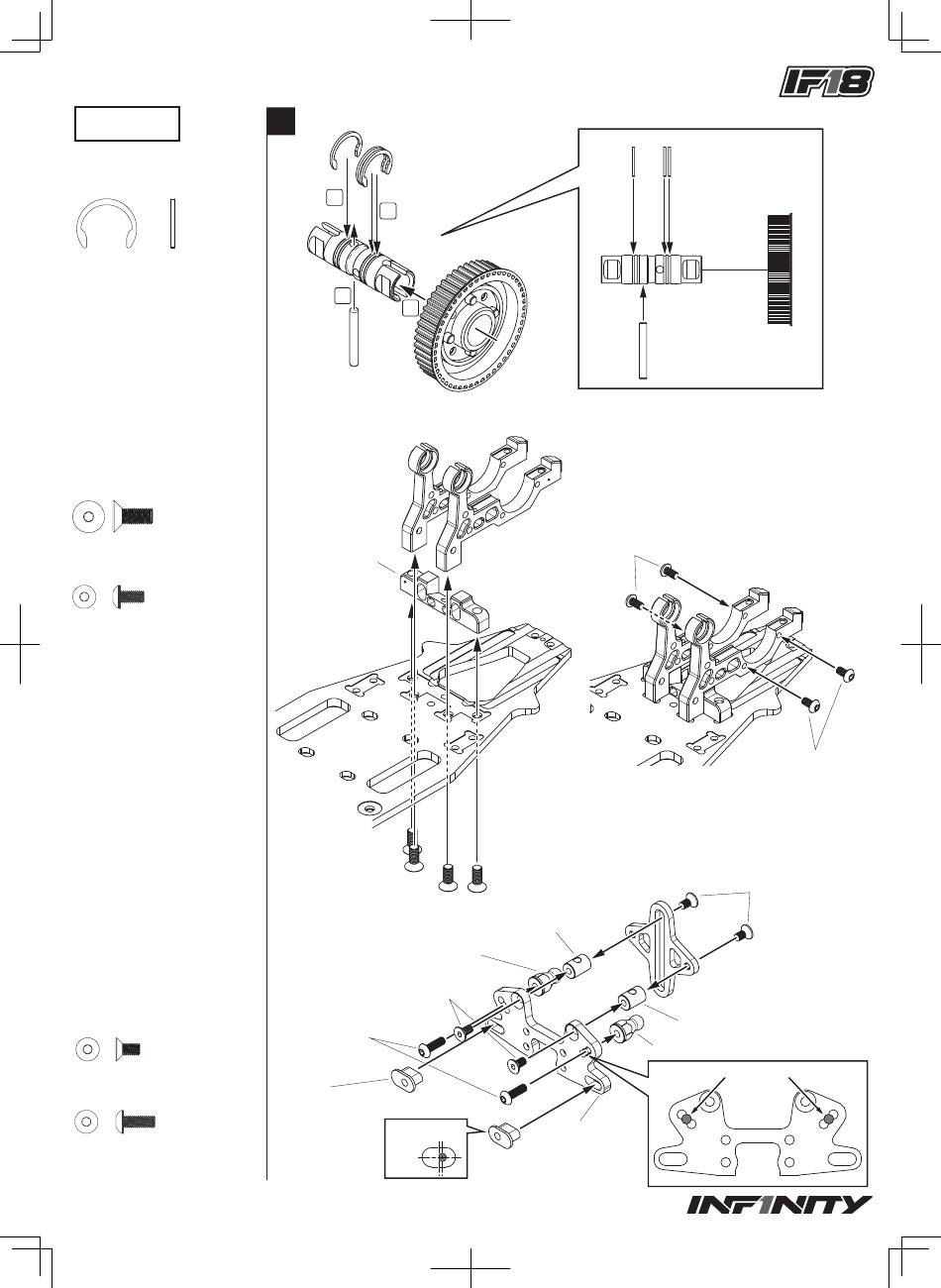

Creation Model Infinity IF18 Instruction Manual page 13

BAG H
Clicent Retaining Ring
クリセント止め輪
3.0mm 3.0mm
ton
リュー
M4x10mm Flat Head Screw
フラットヘッド スクリュー
M3x6mm Button Head Screw
ボタンヘッド スクリュー
M3x6mm Flat Head Screw
フラットヘッド スクリュー
M3x8mm Button Head Screw
ボタンヘッド スクリュー
9
1
4
R0238 R0238
NARROW REAR AXLE NARROW REAR AXLE
x3
ナローリアアクスル
2
3
R0254
PIN 3X23.8mm PIN 3X23.8mm
ピン
x 4
R0230-IN
REAR LOWER SUS REAR LOWER SUS
HOLDER (IF18) IN HOLDER (IF18) IN
リア ロアサスホルダー
(IF18) イン
x 4
M4x10mm Flat Head Screw
フラットヘッド スクリュー
R0237
LONG FLANGE BALL 5.8mm (ALUMINUM) LONG FLANGE BALL 5.8mm (ALUMINUM)
ロング座付ボール 5.8mm (アルミ)
M3x6mm Flat Head Screw
フラットヘッド スクリュー
M3x8mm Button Head Screw
ボタンヘッド スクリュー
x 4
R0011
REAR UPPER ARM BUSH REAR UPPER ARM BUSH
リアアッパーアームブッシュ
OFFSET
x 2
オフセット
R0012
48T PULLY 48T PULLY
48Tプーリー
R0228
REAR LOWER BULK REAR LOWER BULK
リア ロアバルク
R0236
CONNECT POST (ALUMINUM) CONNECT POST (ALUMINUM)
コネク トポスト (アルミ)
R0233-OUT
REAR SHOCK STAY REAR SHOCK STAY
CARBON (IF18) OUT CARBON (IF18) OUT
R0011
リア ショックステー カーボン
(IF18) アウト
13
Position of retaining ring.
クリセント止め輪位置
M3x6mm Button Head Screw
ボタンヘッド スクリュー
M3x6mm Button Head Screw
ボタンヘッド スクリュー
M3x6mm Flat Head Screw
フラットヘッド スクリュー
R0234
REAR CENTERING MOUNT CARBON REAR CENTERING MOUNT CARBON
リア センタリングマウント カーボン
R0236
R0237
INITIAL POSITION
初期位置
