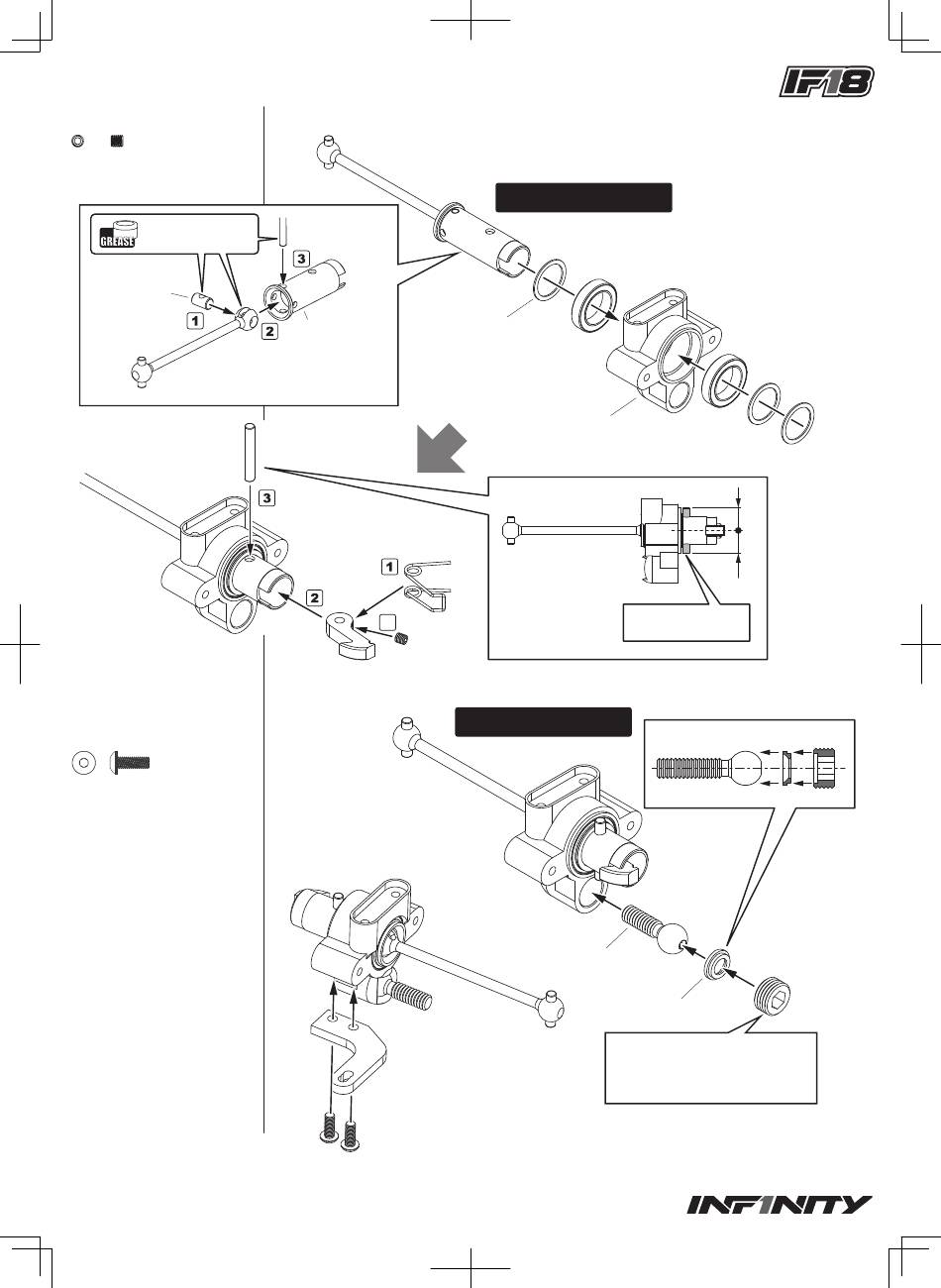

Creation Model Infinity IF18 Instruction Manual page 11

x 2
M3x3mm Set Screw
セット スクリュー
Graphite Grease
グラファイ トグリス
R0074 R0074
UNIVERSAL SWING UNIVERSAL SWING
SHAFT （ JOINT） SHAFT （ JOINT）
ユニバーサルスイング
シャフト （ジョイント）
R0075-62 R0075-62
FRONT UNIVERSAL SWING SHAFT (L=62) FRONT UNIVERSAL SWING SHAFT (L=62)
フロントユニバーサルスイングシャフト
M3x8mm Button Head Screw
ボタンヘッ ド スクリュー
crew
R0073 R0073
PIN 2.5X11.8mm PIN 2.5X11.8mm
(Not incld.)
ピン
（別売）
R0067 R0067
FRONT ALUMINIUM FRONT ALUMINIUM
WHEEL SHAFT （ 7075） WHEEL SHAFT （ 7075）
フロントアルミホイールシャフト
R0167 R0167
PIN 3x19.8mm PIN 3x19.8mm
ピン
R0068 R0068
PIN 3x19.8mm PIN 3x19.8mm
ピン
x 4
M3x8mm Button Head Screw
ボタンヘッド スクリュー
L/R
Assemble both L&R.
左右作る。
R0069 R0069
SPACER 12X15X0.5 SPACER 12X15X0.5
スペーサー
R0068
4
M3x3mm Set Screw
セット スクリュー
L/R
Assemble both L&R.
左右作る。
R0083 R0083
FRONT UPRIGHT ARM (CARBON) FRONT UPRIGHT ARM (CARBON)
フロントアップライ トアーム （カーボン）
11
R0171 R0171
Ball Bearing 12x18mm Ball Bearing 12x18mm
ボールベアリング
R0171 R0171
R0007 R0007
FRONT UPRIGHT FRONT UPRIGHT
R0069
フロントアップライ ト
Adjust to the center.
中心に合わせる。
R0066 R0066
BALL SCREW φ8.5mm BALL SCREW φ8.5mm
ボールビス
R0009 R0009
BALL SPACER φ8.5mm BALL SPACER φ8.5mm
ボールスペーサー
Tighten R0070 as R0066 moves
smoothly.
R0066がスムーズに可動するようにキャップ
スクリューを締めつける。
R0069
R0009 R0070
R0070 R0070
CAP SCREW 10mm CAP SCREW 10mm
キャップスクリュー
