Summary of Contents for Klauke EK 50/5CFM

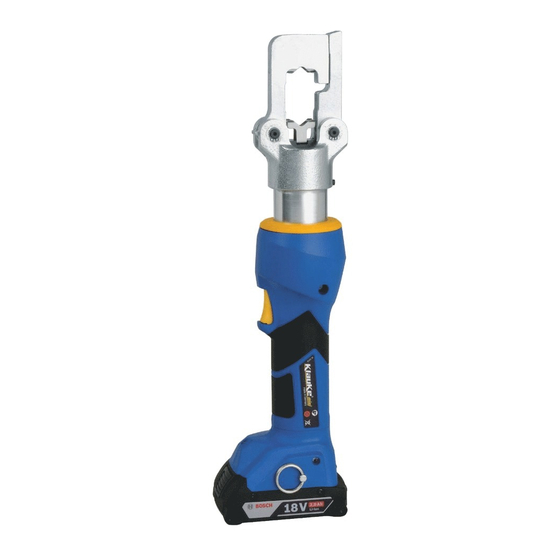

- Page 1 EK 50/5CFM Serialnumber HE.16822_E © 05/2016 R&D-2 Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid •Telefon ++49 +2191-907-0 • Telefax ++49 +2191-907-141 • www.klauke.com...
- Page 2 Wir freuen uns, dass Sie sich für ein Klauke Werkzeug ent- Thank you for choosing a Klauke tool. We hope it gives you schieden haben und wünschen Ihnen viel Freude damit. lots of pleasure. Sie haben ein Qualitätsprodukt „Made in Germany“...
- Page 3 EK 50/5CFM optional: BL1850(B) (RAL4) BL1840(B) (RAL40) BL1830(B) (RAL2) BL1815 (RAL1) ACHTUNG! Garantiesiegel Bei Beschädigung Garantieverlust ATTENTION! Warranty seal If broken loss of Warranty datecode Year Code Month Code Month Code FCC ID: RFRMS42 • IC: 4957A-MS42 Model: CFM 2018 M Jan.
- Page 4 EK 50/5CFM 421,5 164,5 +40°C -10°C EK50/5CFM Next Generation T30001 RoHS Crimping tool 240 mm² • • Gustav Klauke GmbH Auf dem Knapp 46 • D-42855 Remscheid For use only with 18V Makita Battery <70dB 5 ton <2,5m/s WARNING Read all safety warnings, instructions, illust- rations and specifi...
- Page 5 RAL4 BL1840(B) 36 min. RAL40 BL1830(B) 22 min. RAL2 BL1815 15 min. RAL1 10 - 40°C Alle Bedienungsanleitungen auch unter www.klauke.de abrufbar All manuals are also available on www.Klauke.com Li-ion General WORK SERVICE DON´T DO HE.16822_E © 05/2016 safety rules...
- Page 6 EK 50/5CFM > 330° STOP ® 30% max. on/off General WORK SERVICE DON´T DO HE.16822_E © 05/2016 safety rules...
- Page 7 EK 50/5CFM General WORK SERVICE DON´T DO HE.16822_E © 05/2016 safety rules...
- Page 8 EK 50/5CFM Tab. 2 General WORK SERVICE DON´T DO HE.16822_E © 05/2016 safety rules...
-
Page 9: Error Code
EK 50/5CFM Error codes: 1 Overcurrent fuse NEXT SERVICE: Cycles 2 Overcurrent comparator 9826 OP (until next service) 3 Overheat board 4 Overheat battery 5 Battery empty, operation stop Since manufacturing: 6 Faulty crimp TOTAL: motor in operation operating houres... - Page 10 (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le foncti- onnement. NOTICE: Changes or modifi cations made to this equipment not expressly approved by Klauke may void the FCC authorization to operate this equipment. General WORK SERVICE DON´T DO...
-
Page 11: Before Work
EK 50/5CFM BEFORE WORK DIN EN 50110 SAFETY 3 years or 10.000 operations ® ® WEEE 2012/19/EU ® Klauke-WEEE-Abholung@Emerson.com General WORK SERVICE DON´T DO HE.16822_E © 05/2016 safety rules... - Page 12 EK 50/5CFM Wann/When/Quand/Quando/ Warum/Why/Pourqoui/Porquê/ cuándo/Wanneer/Когда/это ¿por qué?/Waarom/Причина/ происходит/Kiedy/quando Dlaczego/Perché nach Arbeitsvorgang after working cycle après opération de travail Después del proceso de trabajo após o processo de trabalho 20 sec na bedrijfscyclus после цикла опрессовки po zakończeniu pracy dopo il processo di lavoro...
- Page 13 EK 50/5CFM Wann/When/Quand/Quando/ Warum/Why/Pourqoui/Porquê/ cuándo/Wanneer/Когда/это ¿por qué?/Waarom/Причина/ происходит/Kiedy/quando Dlaczego/Perché nach Arbeitsvorgang Fehler: der notwendige Pressdruck wurde nicht erreicht. Es handelt sich after working cycle um eine manuelle Unterbrechung der Pressung bei stehendem Motor. après opération de travail Error: the required pressure has not been reached. The operator has inter- Después del proceso de trabajo...
- Page 14 EK 50/5CFM Tab. 2 Presseinsätze/dies/matrices HR 5 Art.-Nr. Pressbreite mm mm² Part No. Crimp width mm geeignet für/suitable for/approprie pour: Art. n° larg. mm AE2210 Isolierte Quetschkabelschuhe und Stiftkabelschuhe 6 + 35 HR5635 Rohrkabelschuhe und 10 + 50 HR51050 Verbinder „Normalausführung“...
- Page 15 EK 50/5CFM Presseinsätze/dies/matrices HF 5 Art.-Nr. mm² Part No. geeignet für/suitable for/approprie pour: Art. n° Presskabelschuhe und Verbinder nach DIN - Al HA410 HF510 Rohrkabelschuhe und Verbinder für feindrähtige Leiter HF516 Tubular cable lugs and connectors HF525 for fine stranded cables...
- Page 16 EK 50/5CFM Presseinsätze/dies/matrices HD 5 Art.-Nr. Kennziffer Pressbreite mm mm² Part No. Code Crimp width mm Art. n° code larg. mm geeignet für/suitable for/approprie pour: HA410 6 + 35 HD5635 5 + 12 Presskabelschuhe und Verbinder nach DIN - Al...
- Page 17 EK 50/5CFM Presseinsätze/dies/matrices HQ 5 Art.-Nr. mm² Part No. geeignet für/suitable for/approprie pour: Art. n° HA410 Presskabelschuhe und Verbinder nach DIN - Al HQ510 Quetschkabelschuhe (DIN 46234) und HQ516 Stiftkabelschuhe (DIN 46230) HQ525 Terminals DIN 46234 et DIN 46230 HQ535...
- Page 18 EK 50/5CFM Presseinsätze/dies/matrices HAE 5 Art.-Nr. Pressbreite mm mm² Part No. Crimp width mm geeignet für/suitable for/approprie pour: Art. n° larg. mm Aderendhülsen AE2210 HAE510 Aderendhülsen HAE516 Wire ferrules HAE525 Embouts de cablage HAE535 HAE550 Presseinsätze/dies/matrices HAES 5 geeignet für/suitable for/approprie pour: Art.-Nr.
- Page 19 EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 i henhold til bestemmelseme i direktiverne ___________________________________________ 2006/42/EØF, 2014/30/EU, 2011/65/EU Dipl.-Ing. Joh.-Christoph Schütz, CE-Beauftragter Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid Telefon ++49 +2191-907-0 • Telefax ++49 +2191-907-141 • www.klauke.com...
- Page 20 EN 60950-1, EN 301489-1, EN 301489-17, EN 300328 V2.1.1, EN 62479 ja vastaa säädoksiä 2014/53/EU, 2011/65/EU Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid Telefon ++49 +2191-907-0 • Telefax ++49 +2191-907-141 • www.klauke.com...
