Español

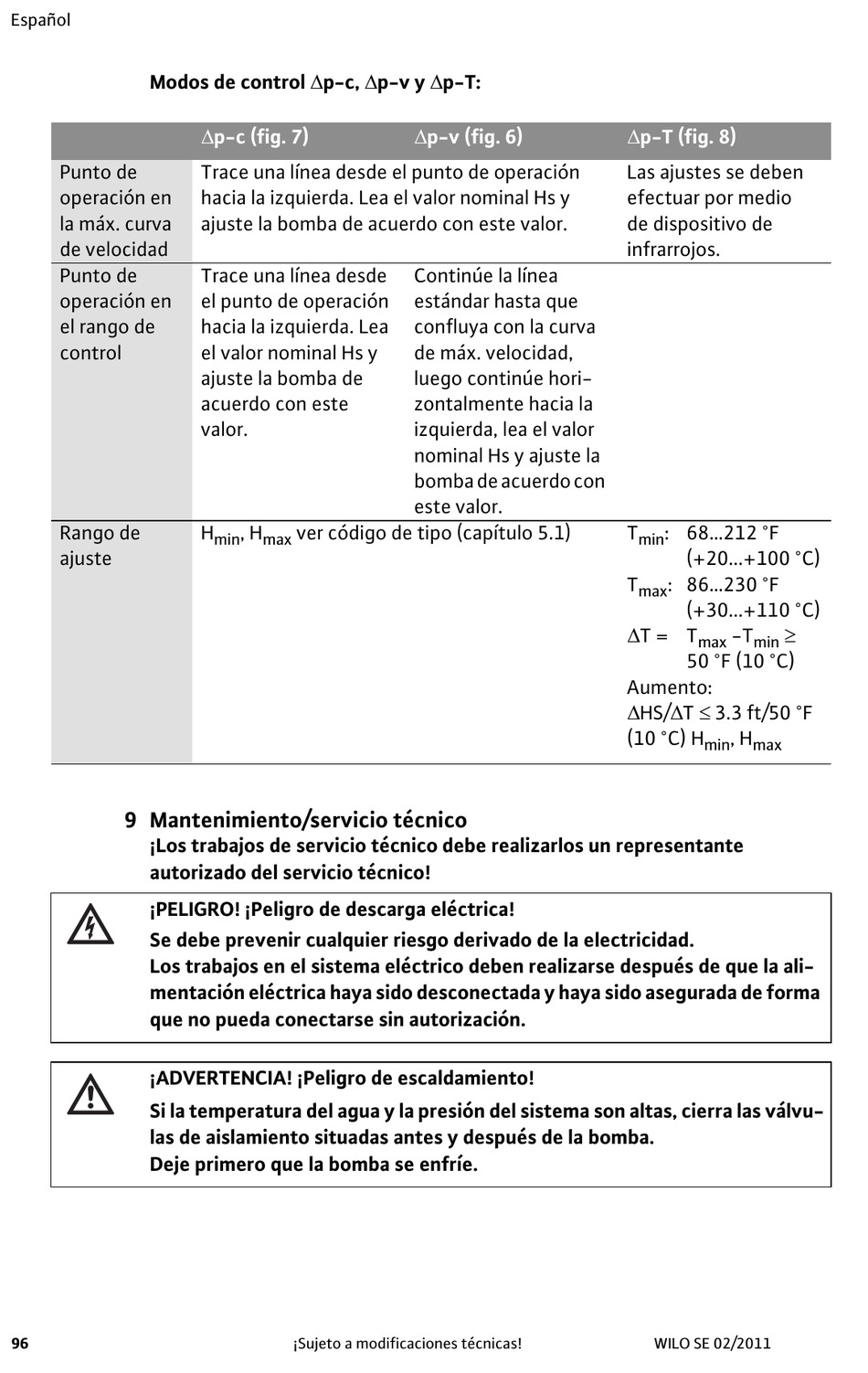

Modos de control 'p-c, 'p-v y 'p-T:
Punto de
operación en
la máx. curva
de velocidad
Punto de
operación en
el rango de
control
Rango de
ajuste
9 Mantenimiento/servicio técnico
¡Los trabajos de servicio técnico debe realizarlos un representante
autorizado del servicio técnico!
¡PELIGRO! ¡Peligro de descarga eléctrica!
Se debe prevenir cualquier riesgo derivado de la electricidad.
Los trabajos en el sistema eléctrico deben realizarse después de que la ali-
mentación eléctrica haya sido desconectada y haya sido asegurada de forma
que no pueda conectarse sin autorización.
¡ADVERTENCIA! ¡Peligro de escaldamiento!
Si la temperatura del agua y la presión del sistema son altas, cierra las válvu-
las de aislamiento situadas antes y después de la bomba.
Deje primero que la bomba se enfríe.
96
'p-c (fig. 7)
Trace una línea desde el punto de operación
hacia la izquierda. Lea el valor nominal Hs y
ajuste la bomba de acuerdo con este valor.
Trace una línea desde
el punto de operación
hacia la izquierda. Lea
el valor nominal Hs y
ajuste la bomba de
acuerdo con este
valor.
H , H ver código de tipo (capítulo 5.1)
min max
¡Sujeto a modificaciones técnicas!
'p-v (fig. 6)
Continúe la línea
estándar hasta que
confluya con la curva
de máx. velocidad,
luego continúe hori-
zontalmente hacia la
izquierda, lea el valor
nominal Hs y ajuste la
bomba de acuerdo con
este valor.
'p-T (fig. 8)
Las ajustes se deben
efectuar por medio
de dispositivo de
infrarrojos.
T : 68...212 °F
min
(+20...+100 °C)
T : 86...230 °F
max
(+30...+110 °C)
'T = T t
-T
max min
50 °F (10 °C)
Aumento:
'HS/'T d 3.3 ft/50 °F
(10 °C) H , H
min max
