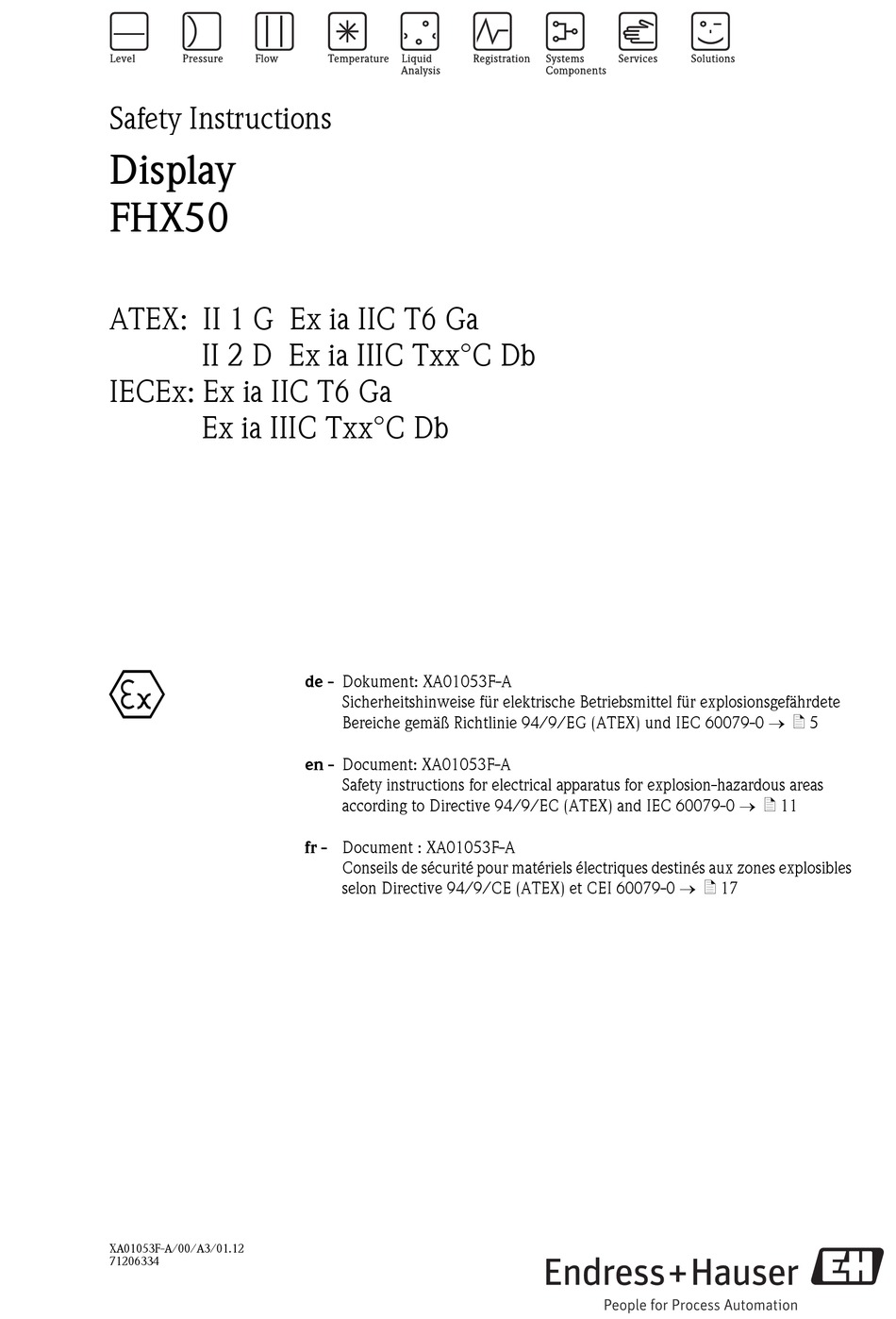

Safety Instructions

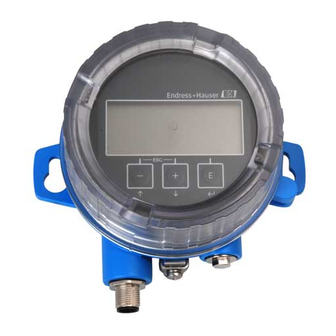

Display
FHX50
ATEX: II 1 G Ex ia IIC T6 Ga
II 2 D Ex ia IIIC Txx°C Db
IECEx: Ex ia IIC T6 Ga
Ex ia IIIC Txx°C Db
0
XA01053F-A/00/A3/01.12
71206334
de - Dokument: XA01053F-A
Sicherheitshinweise für elektrische Betriebsmittel für explosionsgefährdete
Bereiche gemäß Richtlinie 94/9/EG (ATEX) und IEC 60079-0  ä 5
en - Document: XA01053F-A
Safety instructions for electrical apparatus for explosion-hazardous areas
according to Directive 94/9/EC (ATEX) and IEC 60079-0  ä 11
fr - Document : XA01053F-A
Conseils de sécurité pour matériels électriques destinés aux zones explosibles
selon Directive 94/9/CE (ATEX) et CEI 60079-0  ä 17
