Dans le cadre de ce dernier montage, les vannes se sectionnement doivent rester grandes ouvertes,
celle de réglage doit être ajustée de telle manière qu'un débit d'environ 2 m3/heure circule dans
l'appareil.
BWT MINI-HEATER
Installation avec vannes

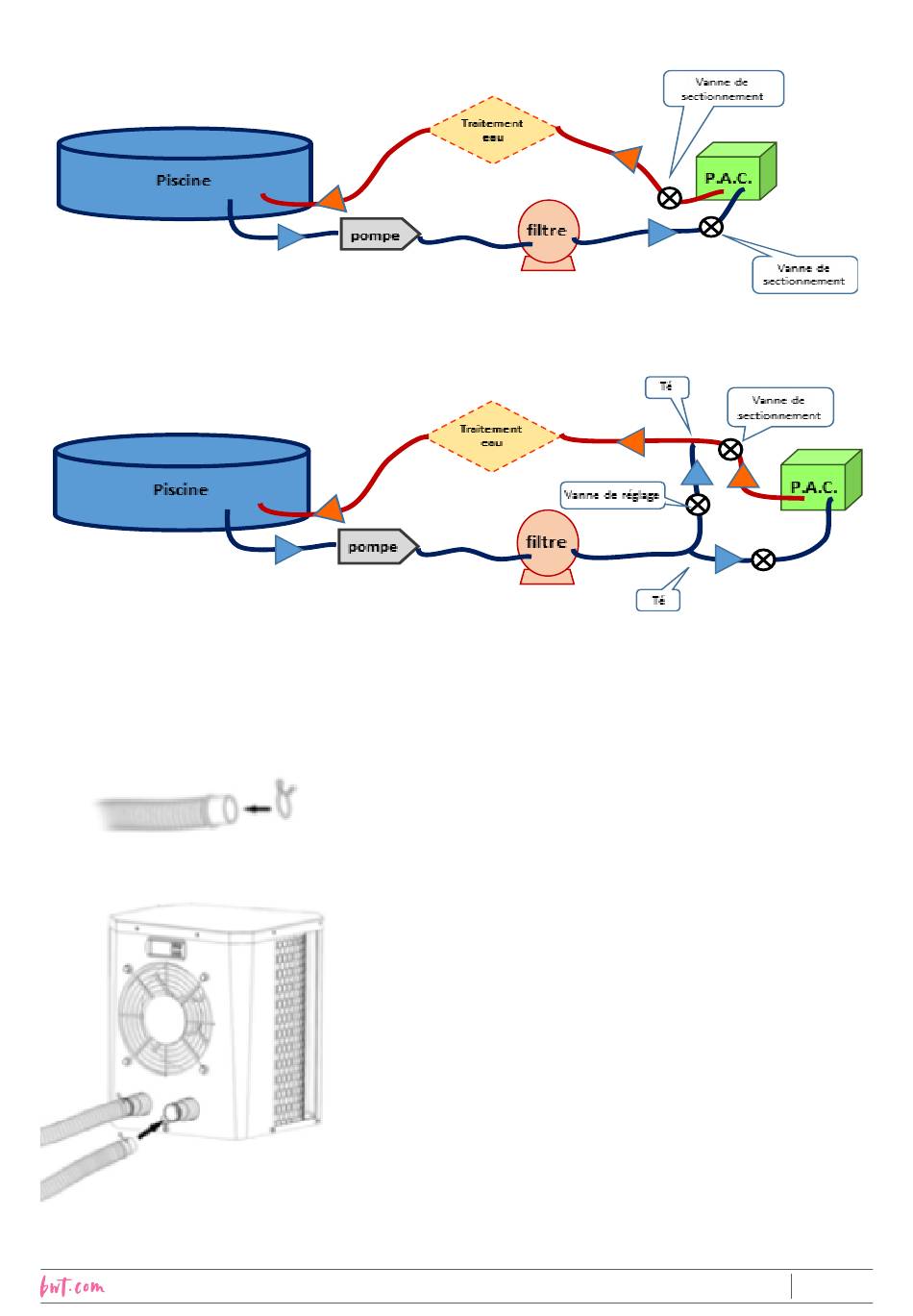

Installation conseillée (avec bypass))
Pour raccorder la P.A.C., utiliser du tuyau souple en diamètre
intérieur 32 mm ou 38 mm.
Le raccord d'arrivée d'eau est repéré par la couleur bleue, le
raccord de sortie par la couleur rouge. Ces raccords sont à
double diamètre, la section en diamètre 38 étant la plus proche
de la tôle de l'appareil.
Introduire un collier de serrage à l'extrémité libre du tuyau,
Enfoncer cette extrémité sur le raccord cannelé correspondant et
à fond sur la section de diamètre concernée
Positionner le collier de serrage de façon à ce que celui-ci
prenne bien sur le raccord.
