Pompe à chaleur
BWT Inverter Connect
NOTICE D'INSTALLATION ET DE MAINTENANCE
A lire attentivement et à conserver pour consultation ultérieure
UNIVERS
1
FR I PAGE 1
EN I PAGE 23
2022/03 - Indice de révision : A - Code : 33230

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Inverter Connect and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BWT Inverter Connect

Summary of Contents for BWT Inverter Connect

  • Page 1 Pompe à chaleur BWT Inverter Connect NOTICE D’INSTALLATION ET DE MAINTENANCE A lire attentivement et à conserver pour consultation ultérieure FR I PAGE 1 EN I PAGE 23 UNIVERS 2022/03 - Indice de révision : A - Code : 33230...

  • Page 2: Table Of Contents

    Choix du lieu d’implantation ....................7 6.2. Installation et connexions ...................... 8 7. Mise en service et utilisation .................... 11 8. Utilisation de l’application smartphone BWT Inverter Connect ........16 8.1. Appairage et initialisation de l’application ................16 8.2. Utilisation de l’application : ....................18 9.

  • Page 3: Note Importante Sur La Sécurité

    . ATTENTION La pompe à chaleur BWT Inverter Connect doit être positionnée à une distance minimale du bassin de la piscine spécifiée par la réglementation applicable sur le lieu d’installation. En France, cette distance est de 3,5 mètres. Néanmoins, si l’alimentation électrique de l’appareil est spécifiquement protégée par un dispositif différentiel résiduel déclenchant à...

  • Page 4: Présentation Du Produit

    Avec des rendements minimum de 4,5, les pompes à chaleur BWT Inverter Connect sont un moyen efficace et peu onéreux pour chauffer l’eau d’une piscine.

  • Page 5: Caractéristiques Techniques

    Caractéristiques techniques Caractéristiques communes à tous les modèles : Condenseur en titane • Fluide frigorifique : R32 • • Dégivrage automatique • Détendeur électronique Types de fonctionnement : chauffage / refroidissement / Auto (bascule automatique entre • chauffage et refroidissement lorsque nécessaire) •...
  • Page 6 Modèle IC 68 IC 89 IC 125 IC 142 IC182 Intensité nominale de déclenchement du disjoncteur 7,5 / 10 9 / 10 14 / 16 15 / 16 18 / 20 magnéto‐thermique (Courbe C) : Ajustable / non ajustable (A) Poids de fluide frigorigène R 32 (kg) 0.90 1.15...

  • Page 7: Précautions Pour Le Stockage Et La Manutention

    Précautions pour le stockage et la manutention ATTENTION Ne jamais stocker ni transporter la pompe à chaleur en position couchée . Ne jamais soulever ou déplacer la machine par ses raccords hydrauliques. Ne pas traîner la machine au sol Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant ou son distributeur agréé AVERTISSEMENT Si la pompe à...

  • Page 8: Installation Et Connexions

    localement ; à un endroit où le bruit généré par le fonctionnement de la PàC sera acceptable pour les résidents et leur voisinage (prendre en compte la présence de fenêtres, l’orientation des ventilateurs, et la réflexion du bruit par les murs entourant la PàC). La PAC ne doit pas être installée : à...
  • Page 9 • Pour faciliter l’ajustement des raccordements, et absorber les vibrations, il est possible d’installer 50 cm de tuyaux PVC semi-rigide à l’entrée et à la sortie d’eau de la PàC. AVERTISSEMENT Avant la connexion hydraulique de la PàC à son circuit « by-pass », il est conseillé de purger les tuyauteries afin de chasser d’éventuelles impuretés ou nuisibles qui s’y seraient introduits (cailloux, terre, …) .
  • Page 10 Branchement du mode « priorité chauffage / priorité refroidissement » : Il est possible de brancher la pompe de filtration sur la PàC afin de forcer la filtration à fonctionner en dehors des plages programmées de filtration, si l’eau n’est pas à la température désirée. Il faut au préalable se procurer un «...

  • Page 11: Mise En Service Et Utilisation

    Mise en service et utilisation Une fois toutes les connexions réalisées et vérifiées, il convient de s’assurer, avant mise en route de la filtration et de la PàC, que la température indiquée par l’aiguille du manomètre correspond à la température de l’air ambiant, cela sous réserve que la PàC ne soit pas exposée au soleil. L’échelle de T°C est en noir le plus vers le centre du cadran Dans le cas contraire, cela peut indiquer un manque ou une fuite de gaz frigorifique.
  • Page 12 Utilisation du panneau de contrôle Dégivrage en cours Heure actuelle Type de fonctionnement actif : Chauffage Wifi actif Automatique Refroidissement Mode de fonctionnement Paramètres Température : Consigne si « SET » est allumé Verrouillage clavier Entrée d’eau si est allumé Panne Fonctionnement Bouton de réglage...
  • Page 13 l’eau de la piscine (si elle dépasse la valeur de consigne réglée, la PàC ne refroidit pas l’eau). Refroidissement : la PàC ne peut que diminuer la température de l’eau de la piscine (si elle descend sous la valeur de consigne réglée, la PàC ne chauffe pas l’eau) ...
  • Page 14 Réglage de la température de consigne Etape 1: Déverouillez l’écran Etape 2 : Appuyez sur pour afficher la valeur actuelle de la température de consigne, Etape 3 : La température de consigne étant affichée, appuyer sur la flèche pour augmenter sa valeur, sur pour la diminuer (1 pression = 1 °C) La nouvelle valeur est mémorisée et l’écran revient ensuite automatiquement à...
  • Page 15 *Nota bene : si la valeur de la température de consigne est inférieure à la température de l’eau, le compresseur et le ventilateur ne démarrent pas après mise en route de la PàC. Réglage du débit d’eau circulant à travers la PàC Le débit d’eau optimal circulant à...

  • Page 16: Utilisation De L'application Smartphone Bwt Inverter Connect

    Utilisation de l’application smartphone BWT Inverter Connect La pompe à chaleur BWT Inverter Connect bénéficie d’un module de pilotage de ses fonctionnalités à distance, grâce à une application téléchargeable sur votre Smartphone (Androïd ou iOS), votre tablette connectée… Ce module permet également aux techniciens du SAV d’effectuer au besoin un diagnostic de fonctionnement à...
  • Page 17 3. Connecter la pompe à chaleur au wifi du domicile à l’aide de la page qui s’ouvre quand le smartphone se connecte à la pompe à chaleur. Important : si le signal Wifi de votre domicile est très faible il faudrait mettre en place solution pour...

  • Page 18: Utilisation De L'application

    8. Entrer le numéro de série de votre PAC ou Scanner le QR code situé sur la trappe du boitier électrique de la pompe à chaleur ou à côté de la plaque signalétique de la pompe à chaleur. 9. Donner un nom à votre pompe à chaleur. 10.
  • Page 19 Sélectionner type fonctionnement PAC (chauffage / refroidissement / auto) : Choisir la température de consigne : Sélectionner le mode (ECO / SMART / BOOST) : En cas d’apparition d’un message d’erreur de la pompe à chaleur, appuyer sur l’icône identifié ci-contre afin de contacter le service après-vente : UNIVERS 2022/03 - Indice de révision : A - Code : 33230...

  • Page 20: Entretien Et Maintenance

    Entretien et maintenance ATTENTION Avant toute maintenance, il est impératif de mettre la PàC hors tension et d’attendre quelques minutes avant de toucher les organes et les tubes du circuit de fluide frigorifique, la température élevée de certaines parties du circuit frigorifique peuvent provoquer de graves brûlures. Vérifier au moins une fois par mois les points suivants : •...

  • Page 21: Remèdes En Cas De Dysfonctionnement

    Obturer l’entrée des raccords hydrauliques et des tuyaux afin d’éviter toute introduction de « nuisibles ». Couverture d’hivernage Recouvrir la PàC de sa couverture d’hivernage Remèdes en cas de dysfonctionnement Messages de dysfonctionnement / panne pouvant s’afficher, et actions à effectuer : UNIVERS 2022/03 - Indice de révision : A - Code : 33230...

  • Page 22: Garantie

    été stocké, manutentionné, installé, utilisé, et entretenu conformément aux préconisations de la présente notice. Ce produit bénéficie alors, de la part de la société BWT à compter de sa date de facturation initiale par PROCOPI-BWT à la société cliente, de la garantie commerciale suivante : 3 ans, ou 5 ans si la PàC est connectée en permanence au WI-FI, et si elle la été...
  • Page 23 BWT Inverter Connect Heat pump INSTALLATION AND MAINTENANCE INSTRUCTIONS To be read carefully and kept for future reference EN I PAGE 23 UNIVERS 2022/03 - Indice de révision : A - Code : 33230...
  • Page 24 Selecting the installation site ....................29 6.2. Installation and connections ....................30 7. Commissioning and operation ..................32 8. Using the BWT Inverter Connect smartphone app ............38 8.1. Pairing and initialising the app .................... 38 8.2. Using the app ........................40 9.

  • Page 25: Important Safety Notice

    CAUTION The BWT Inverter Connect heat pump must be installed at a minimum distance from the pool stipulated by the regulations in effect in the country of installation. In France, this distance is 3,5 metres. Nevertheless, this distance may be reduced to é metres if the power supply of the device is protected by a residual current device set to trip at 30 mA (volume 2 below).

  • Page 26: Product Presentation

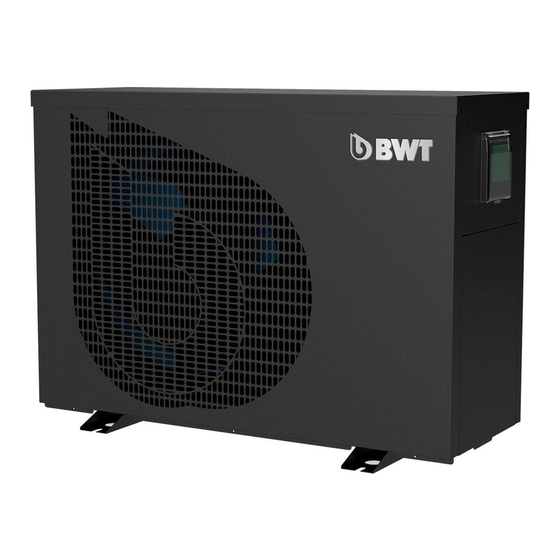

    The BWT Inverter Connect air/ water heat pumps are specifically designed to heat and cool swimming pool water, their performance is only guaranteed for this application. With a minimum yield of 4.5, BWT Inverter Connect heat pumps offer a efficient and inexpensive means of heating the pool water.
  • Page 27 Hydraulic union: 50 mm / 1.5 ‘’ • Recommended ambient outside air operating range: 0 to 38°C. • • Minimum water temperature recommended in heating mode: 10°C Upper setpoint limit in heating mode: 32°C • Lower setpoint limit in cooling mode: 8°C •...

  • Page 28: Storage And Handling Precautions

    Dimensions in mm IC68 – IC89 – IC125 IC142 – IC182 View from below Storage and handling precautions CAUTION Never store or transport the heat pump lying on its side. Never use the hydraulic unions to lift or move the machine. Do not drag the machine along the floor.

  • Page 29: Content Of The Package

    Content of the package 2 hydraulic unions 2 unions caps 4 vibration damping caps 1 winter jacket 1 elbow and 1 condensate drainage tube Installation instructions 6.1. Selecting the installation site The heat pump must be installed: outside; close to the pool plant house (ideally, at a distance of no more than 2 metres) in order to limit heat loss and hydraulic load losses across the pipes connecting it to the pool’s hydraulic network;...

  • Page 30: Installation And Connections

    be horizontal and flat (perhaps pour a concrete base), not transmit vibrations. If it is fastened to a solid wood support, the wood must have been treated against rotting to Use Class 4, and the installation site must be drained. 6.2.
  • Page 31 WARNING Before hydraulically connecting the heat pump to its « by-pass » loop, the pipes should be purged to flush out any impurities or debris that may have been introduced (stones, earth, etc.). These impurities could clog the Titanium exchanger on start up. In order to optimise heat pump performance, pipes outside the plant room should be thermally insulated, or even buried, especially if they are long.

  • Page 32: Commissioning And Operation

    For this connection to be taken into account and for heating priority mode to be active, the value of the parameter L9 must be equal to 2. Contact your installer if this parameter needs to be modified. While heating priority mode is active, the heat pump regularly measures the temperature of the pool water while filtration is stopped: every 60 minutes, the heat pump forces the filtration pump on for 5 minutes.
  • Page 33 WARNING If from time to time, it is necessary to carry out a shock treatment of the water to treat the degraded water or remove stains on the pool’s waterproofing membrane, take care to first hydraulically isolate the heat pump to make sure that water is not flowing through it.
  • Page 34 The operating mode and type icons are lit up while the heat pump is running, and dark when the heat pump is stopped. The fan and compressor start up a few minutes after the heat pump switches on. The compressor stops one minute after the heat pump shuts down, and the fan stops one minute after the compressor.
  • Page 35 Modification of the operating Mode and Type: With the heat pump switched on and the keypad unlocked, 3. Press the key 1 time : the operating type and mode icons blink 4. While the icons are blinking, press the right arrow key repeatedly to scroll thought the operating Mode and type in the following order ECO heating...
  • Page 36 Setting the time Step 1: Unlock the screen Step 2: Press the key twice, the clock icons starts blinking. Step 3: Press the key to move from hours to minutes and press key to validate. Step 4: Use the keys to change the time. Step 5: Press the key for 1 second to validate the setting and return to the main menu.
  • Page 37 If the needle is close to 0, the machine should not be used (contact your BWT/ Procopi agent). Flow rate adjustment frequency: The flow rate required through the heat pump will depend largely on the water temperature, and to a lesser degree, the air temperature.

  • Page 38: Using The Bwt Inverter Connect Smartphone App

    Using the BWT Inverter Connect smartphone app The BWT Inverter Connect is equipped with a module that allows its functions to be controlled remotely via an app downloaded onto a smartphone (Androïd or iOS), a tablet, etc. This module also allows aftersales technicians to perform trouble shooting remotely if necessary.
  • Page 39 connects to the heat pump. Important: if the home WiFi signal is very weak, you will need to install a solution to strengthen the signal close to the heat pump in order to pair it with the app. 4. Once the heat pump is connected to the same WiFi network as the smalrtphone (home WiFi network) the WiFi LED lights up green.

  • Page 40: Using The App

    8. Enter the serial number of your heat pump or scan the QR code located under heat pump access hatch or beside the heat pump information plate. 9. Give your heat pump a name. 10. Fill in the details concerning your heat pump in the app.
  • Page 41 Select the heat pump operating type (heating/ cooling / auto) : Select the setpoint temperature: Select the mode (ECO / SMART / BOOST): In the event that a heat pump error message is displayed, click on the icon shown opposite to contact the after-sales service: UNIVERS 2022/03 - Indice de révision : A - Code : 33230...

  • Page 42: Upkeep And Maintenance

    Upkeep and maintenance CAUTION Before any maintenance interventions, the heat pump must be deenergised and allowed to stand for a few minutes before touching the refrigerant circuit components and tubing, some parts of the refrigerant circuit can reach high temperatures that could cause severe burns on contact. Check the following points at least once a month: Cleanliness of the heat pump evaporator fins (pollen, earth, grass clippings, insects, etc.).

  • Page 43: Troubleshooting And Solutions

    Troubleshooting and solutions Error / fault messages, and the action to be taken: Check Action to be taken Display Meaning Insufficient water flow HP error - Check the flow of water through the machine - Check filter for fouling - Check the by-pass regulation valve setting - Check the direction of water flow through the machine (enters at the bottom, leaves from the Difference in the water inlet / outlet...

  • Page 44: Guarantee

    3 years, or 5 years if the heat pump is permanently connected to the WiFi, and was registered on the BWT Inverter smartphone app upon commissioning. S.A. au capital de 7 000 000 € - R.C.S/Rennes B 333263846000 37 UNIVERS 2022/03 - Indice de révision : A - Code : 33230...
