Installation

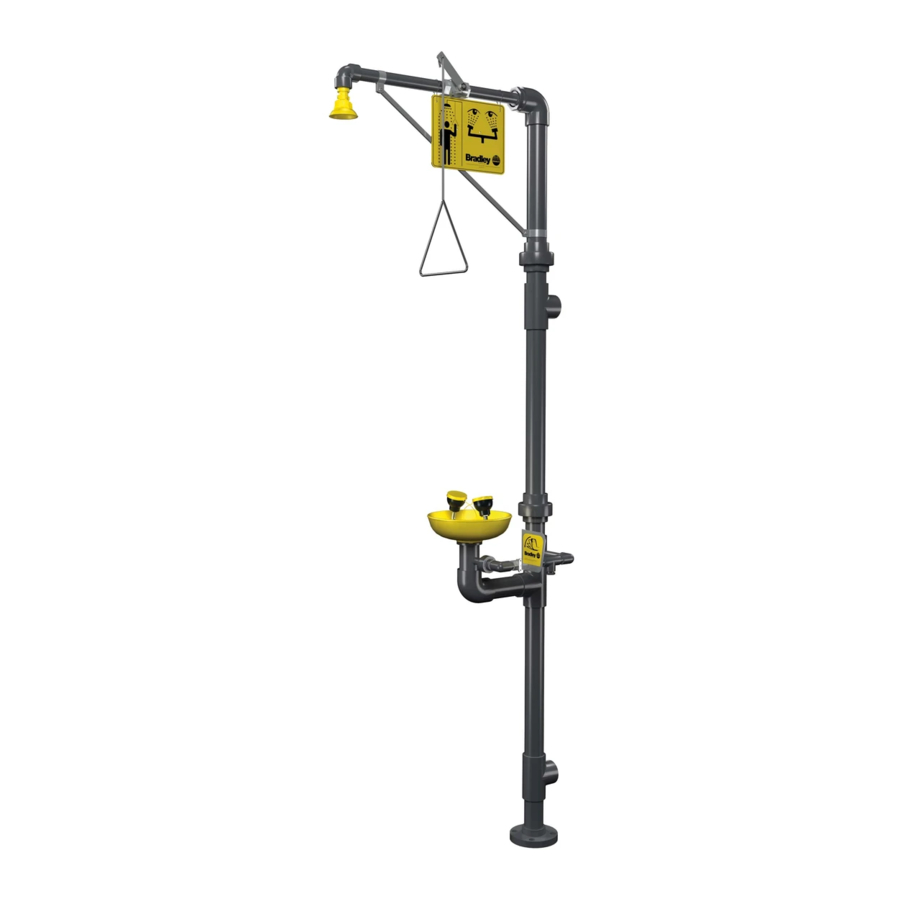

S19-310PVC
Combination Drench Shower and
Eye/Face Wash
Combiné douche oculaire/faciale
Combinación de ducha de
aspersión y lavador de ojos/rostro
Table of Contents
Pre-Installation Information . . . . . . . . . . . . . . 2
Installation Instructions. . . . . . . . . . . . . . . . . . 3
Assembly of Components . . . . . . . . . . . . . . . 4
Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Table des matières
Avant l'installation. . . . . . . . . . . . . . . . . . . . . . 6
Instructions d'installation . . . . . . . . . . . . . . . . 7
Assemblage des composantes . . . . . . . . . . . 8
Liste des pièces . . . . . . . . . . . . . . . . . . . . . . . 9
Contenido
Información previa a la instalación. . . . . . . . 10
Instrucciones de instalación. . . . . . . . . . . . . 11
Armado de los componentes . . . . . . . . . . . . 12
Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . 13
P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 800.BRADLEY (800.272.3539) FAX 262.251.5817
bradleycorp.com
Advertisement
Table of Contents
Related Manuals for Bradley S19-310PVC
Summary of Contents for Bradley S19-310PVC
-
Page 1: Table Of Contents

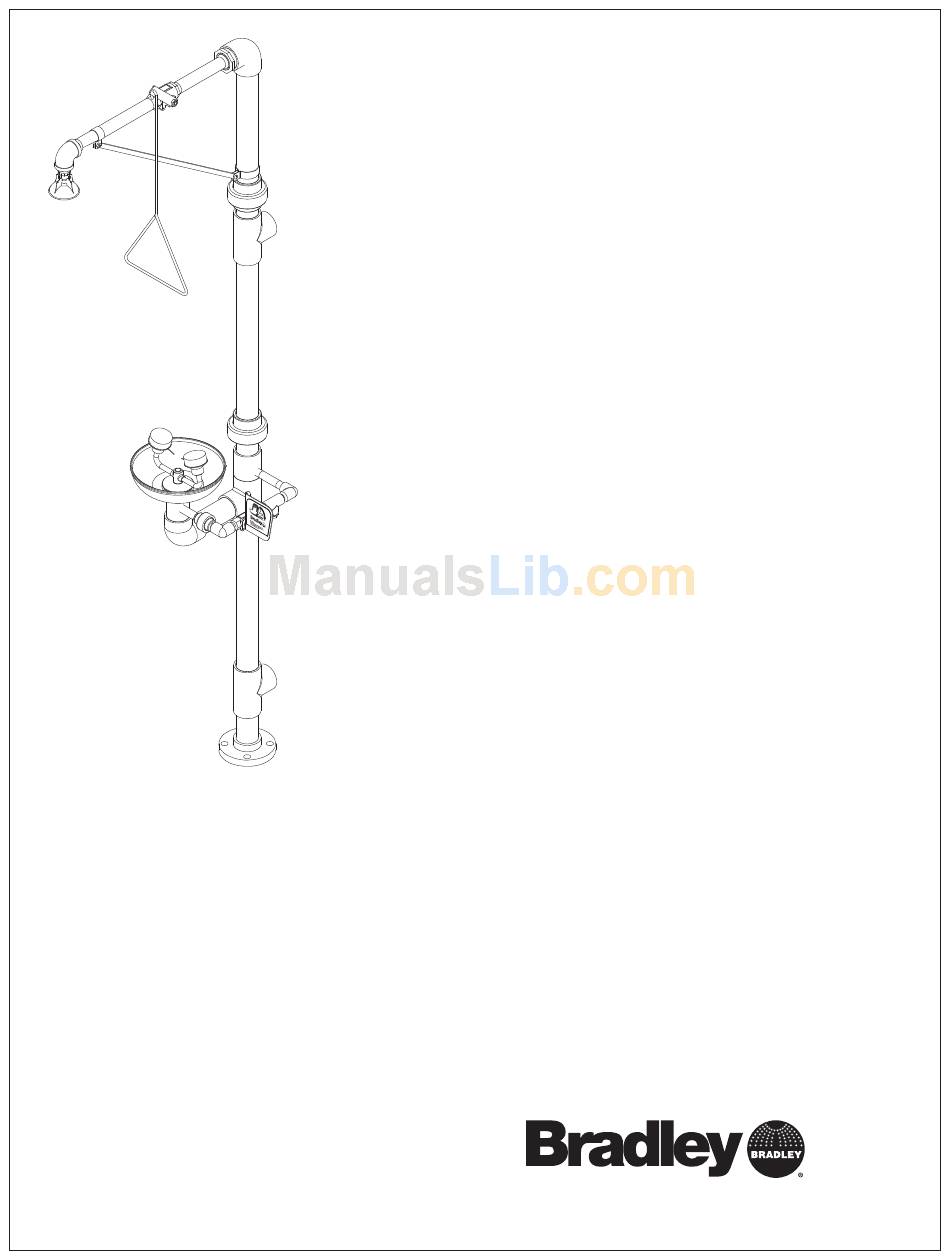

215-1134 Rev. T; ECM 09-05-0019 © 2009 Bradley Corporation Page 1 of 13 8/11/09 Installation S19-310PVC Combination Drench Shower and Eye/Face Wash Combiné douche oculaire/faciale Combinación de ducha de aspersión y lavador de ojos/rostro Table of Contents Pre-Installation Information ....2 Installation Instructions. -
Page 2: Pre-Installation Information
S19-310PVC Read this installation manual completely to ensure proper installation, then file it Installation with the owner or maintenance department. Compliance and conformity to drain requirements and other local codes and ordinances is the responsibility of the installer. Separate parts from packaging and make sure all parts are accounted for before Packing List •... -
Page 3: Installation Instructions
Variations in manufacturing allow for ⁄ " (3mm) per threaded joint. To fi nd the tolerance of a dimension, add the number of thread joints in between a dimension and multiply it by 8/11/09 S19-310PVC 66" (1676mm) to fl oor 36" (914mm) 8"... -
Page 4: Assembly Of Components
S19-310PVC Assembly of Components 6.4, 6.5 P.O. BOX 309, MENOMONEE FALLS, WI 53052-0309 USA TEL: 1-800-BRADLEY FAX: (262-251-5817) http://www.bradleycorp.com 114-052 NOTE: Seal all male threads with PVC compatible pipe sealant or teflon tape. Assemble couplings hand- tight; then tighten one full turn with a wrench. -
Page 5: Parts List
113-946 PVC Pipe Nipple Modified 269-1120 PVC 90° Elbow 269-1119 PVC Reducer 124-028 Gasket 173-025 Cup Strainer 113-1151 Supply Pipe S53-063 Tethered Dust Cover 113-940 ½" Pipe Nipple S05-135 EFW Assembly 114-052 Safety Sign 204-421 Emergency Inspection Tag 8/11/09 S19-310PVC... -
Page 6: Avant L'installation
S19-310PVC Lire ce manuel d’installation dans son intégralité pour garantir une installation appropriée. Une fois celle-ci terminée, classer ce manuel auprès du service à la clientèle Installation ou d’entretien. L’installateur est responsable de la conformité de l’installation aux codes pour des drain et codes et règlements en vigueur. -
Page 7: Instructions D'installation
+/- 3,1 mm ( ⁄ ") par joint fileté. Pour trouver la tolérance d’une dimension, ajouter le nombre de joints filetés entre une dimension et le multiplier par 3,1 mm ( ⁄ "). 8/11/09 S19-310PVC 66" (1676mm) du sol 36" (914mm) -
Page 8: Assemblage Des Composantes
S19-310PVC Assembage des composantes 6.4, 6.5 P.O. BOX 309, MENOMONEE FALLS, WI 53052-0309 USA TEL: 1-800-BRADLEY FAX: (262-251-5817) http://www.bradleycorp.com 114-052 Note : Mettre du produit d’étanchéité PVC ou ruban au téflon sur les filetages mâles. Serrer tous les raccordements à la main puis les serrer d’un tour complet avec une clé. -
Page 9: Liste Des Piéces
269-1114 Joint PVC 113-946 Raccord PVC modifié 269-1120 Coude PVC 90° 269-1119 Réducteur PVC 124-028 Joint 173-025 Crépine 113-1151 Tuyau d’ alimentation S53-063 Cache-poussière attaché 113-940 Raccord ½" S05-135 Gliceur “EFW” 114-052 Panneau de sécurité 204-421 Etiquette d’urgence 8/11/09 S19-310PVC... -
Page 10: Información Previa A La Instalación
S19-310PVC Lea en su totalidad este manual de instalación para garantizar una instalación adecuada. Una vez que termine la instalación, entregue este manual al propietario o al Departamento Installation de Mantenimiento. Es responsabilidad de quien instale el equipo cumplir con los códigos para desagüe y otra códigos y ordenanzas locales. -
Page 11: Instrucciones De Instalación
Las variaciones en la fabricación permiten +/- 3,1 mm (1/8") por junta roscada. Para encontrar la tolerancia de una dimensión, agregue el número de juntas roscadas entre una dimensión y multiplíquelo por 3,1 mm (1/8"). 8/11/09 S19-310PVC 66" (1676mm) al piso 36" (914mm) -
Page 12: Armado De Los Componentes
S19-310PVC Armado de los componentes 6.4, 6.5 P.O. BOX 309, MENOMONEE FALLS, WI 53052-0309 USA TEL: 1-800-BRADLEY FAX: (262-251-5817) http://www.bradleycorp.com 114-052 Nota: Sellar todas las roscas macho con obturador de PVC de tubo o cinta de teflón. Montar los acoplamientos apretándolos a mano;... -
Page 13: Lista De Piezas
Codo de 90° de PVC 269-1119 Reductor de PVC 124-028 Junta 173-025 Depurador 113-1151 Tubería de suministro S53-063 Cubierta para polvo 113-940 Empalme para tubo de ½" S05-135 Conjunto EFW 114-052 Señal de seguridad 204-421 Etiqueta de emergencia 8/11/09 S19-310PVC...
