215-144 Rev. X; ECN 15-05-010
© 2015 Bradley
Page 1 of 7
3/31/2015
Installation
S19-430A

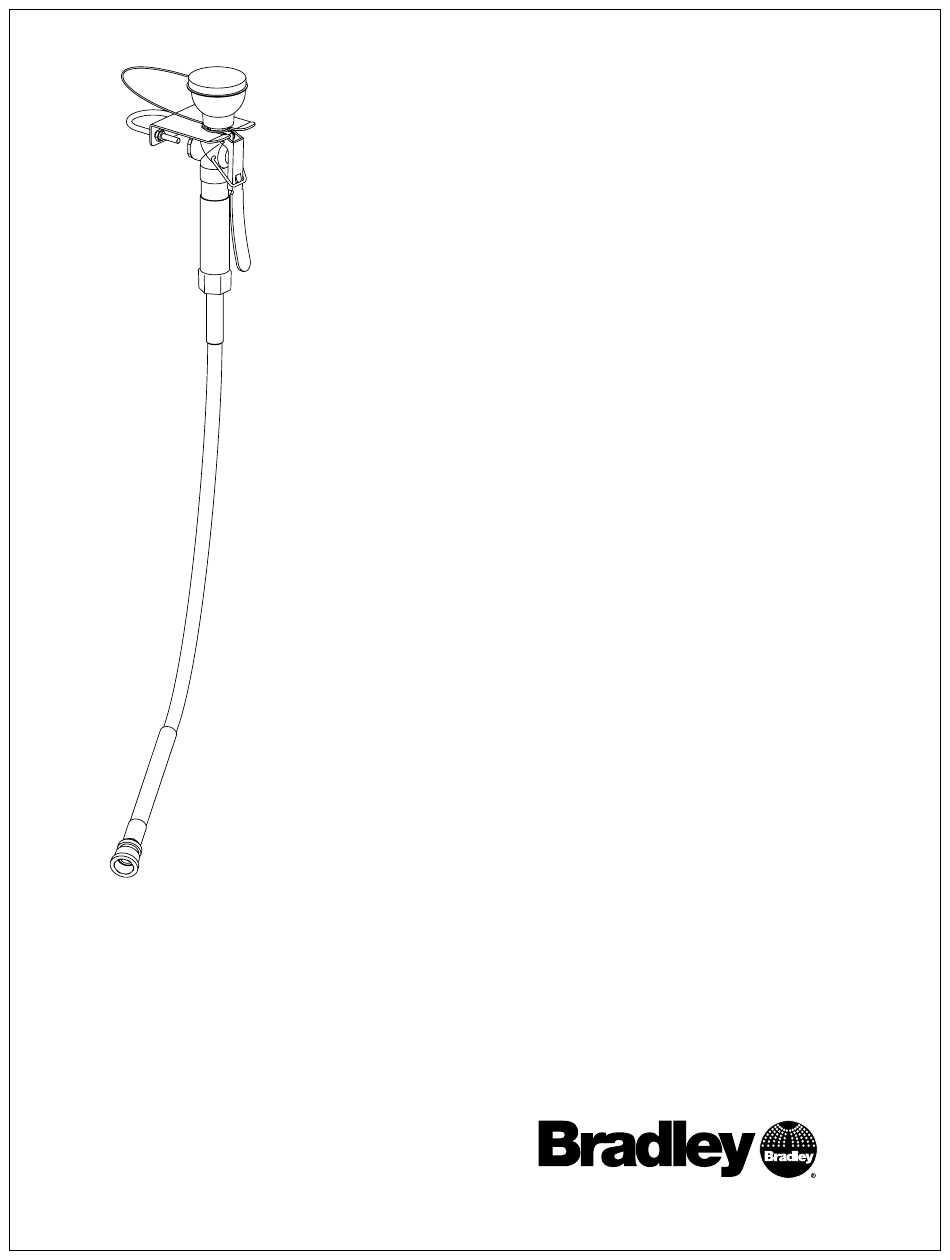

Hand-Held Drench Hose (Yellow) with
Hose Holder
Douchette à boyau mobile (jaune) avec
support à boyau
Manguera rociadora de mano
(amarilla) con portamanguera
S19-430D
Hand-Held Drench Hose (Stainless
Steel) with Hose Holder
Douchette à boyau mobile (acier
inoxydable) avec support à boyau
Manguera rociadora de mano (acero
inoxidable) con portamanguera
Table of Contents
Pre-Installation Information . . . . . . . . . . . . . . . . . . . . . . . . . 2
Installation Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Components and Parts List . . . . . . . . . . . . . . . . . . . . . . . . . 3
Table des matières
Avant l'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Instructions d'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Composantes et Liste des pièces . . . . . . . . . . . . . . . . . . . . 5
Contenido
Información previa a la instalación . . . . . . . . . . . . . . . . . . . 6
Instrucciones de instalación . . . . . . . . . . . . . . . . . . . . . . . . 6
Componentes y Lista de piezas . . . . . . . . . . . . . . . . . . . . . 7
P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 800.BRADLEY (800.272.3539) FAX 262.251 5817
bradleycorp.com
Advertisement
Table of Contents
Related Manuals for Bradley S19-430A
Summary of Contents for Bradley S19-430A
- Page 1 Componentes y Lista de piezas . . . . . . . . . . . . . . . . . . . . . 7 215-144 Rev. X; ECN 15-05-010 P.O. Box 309, Menomonee Falls, WI USA 53052-0309 © 2015 Bradley PHONE 800.BRADLEY (800.272.3539) FAX 262.251 5817 Page 1 of 7 3/31/2015 bradleycorp.com...
-
Page 2: Installation
Test the unit for leaks and adequate water flow. Main water supply to the eyewash should be “ON” at all times. Provisions shall be made to prevent unauthorized shutoff. The ANSI Z358.1 standard requires an uninterrupted supply of flushing fluid. Bradley plumbed emergency fixtures require a minimum of 30 PSI (0.21 MPa) flowing pressure. Flushing fluid should be tepid per ANSI Z358.1. - Page 3 S39-817 Sprayhead Assembly S45-831 Hose Holder Prepack 1 .1 S27-332 Valve, Hose Spray S89-002 Yellow Hose, ³⁄₈" x 8' (for S19-430A) 1 .2 Service Kit EFW - Black S89-003 Stainless Steel Hose, ³⁄₈" x 6' (for S45-2453 Sprayheads S19-430D) 1 .3...
- Page 4 OUVERTE. On devra prévoir des dispositions pour empêcher tout arrêt non autorisé. La norme ANSI Z358.1 prévoit une alimentation ininterrompue du liquide de rinçage. Les appareils d’urgence Bradley raccordés au réseau nécessitent une pression d’écoulement d’au moins 30 PSI (0,21 MPa). Selon ANSI Z358.1, le liquide de rinçage doit être tiède.
- Page 5 S39-817 Assemblage du gicleur S45-831 Support à boyau pré-emballé 1 .1 S27-332 Robinet S89-002 Boyau jaune, ³⁄₈" x 8' (S19-430A) 1 .2 S45-2453 Trousse d’entretien EFW - S89-003 Boyau en acier inox, ³⁄₈" x 6' Diffuseurs noirs (S19-430D) 1 .3 S53-063 Bouchon antipoussière...
-
Page 6: Instalación
La norma ANSI Z358.1 exige un suministro ininterrumpido de líquido de limpieza. Los equipos de emergencia con tuberías de Bradley requieren una presión de flujo mínima de 0,21 MPa (30 PSI). El líquido de limpieza debe estar tibio en conformidad con la norma ANSI Z358.1. - Page 7 Montaje en la pared (opcional) (opcional) Montar sobre la T de tuberia (montar en una ubicación que no tenga obstrucciones para el usuario) . Tornillos y anclas suministrados por el instalador . Bradley • 215-144 Rev. X; ECN 15-05-010 3/31/2015...
