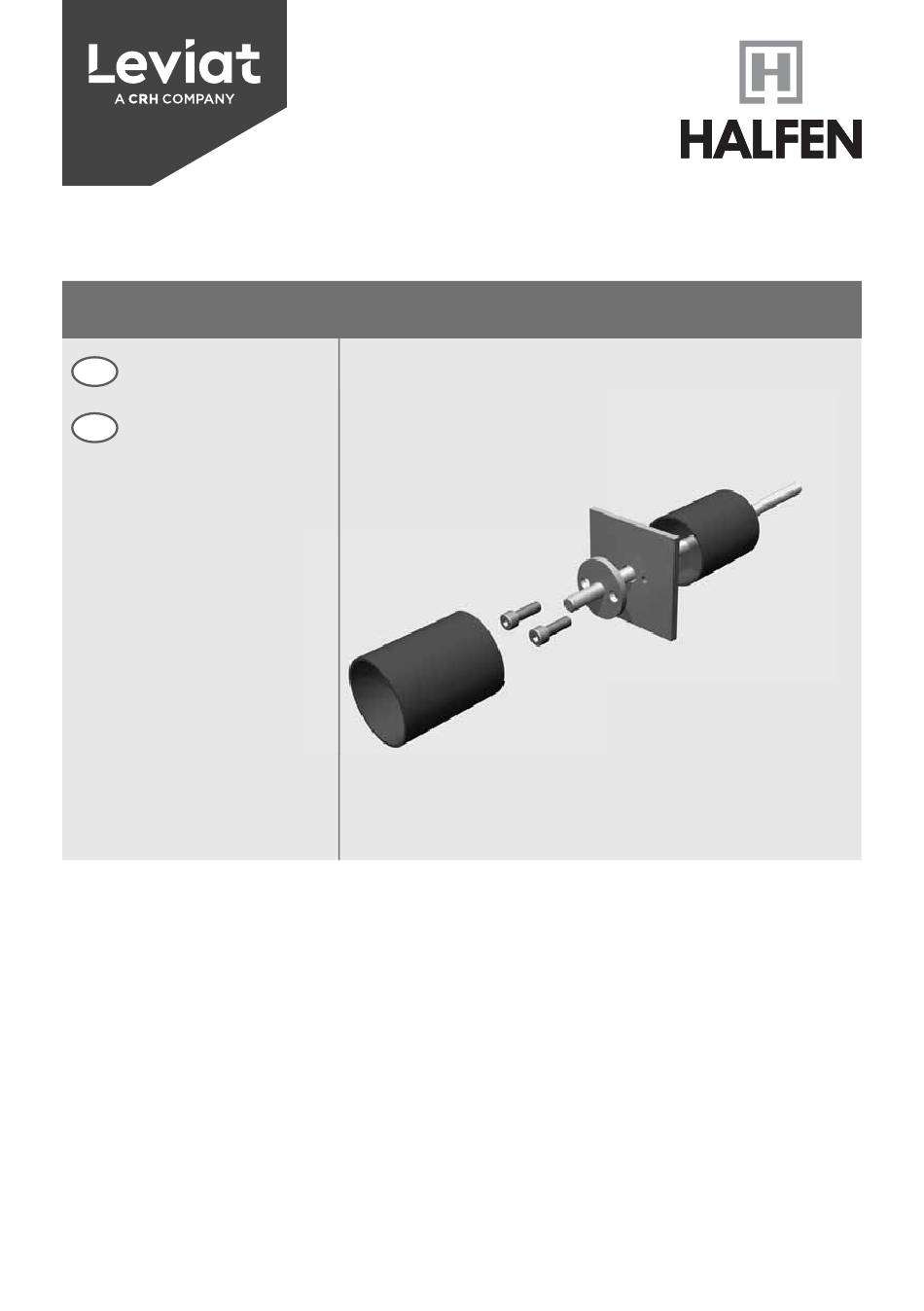

- Page 1 ® HALFEN WDI INST_WDI 03/15 Wind Anchors Windanker Assembly Instructions • Montageanleitung...
- Page 2 HALFEN WDI Assembly Instructions HALFEN WDI Wind anchors for precast concrete façade panels; push-through installation At the precast plant Installation of the WDI-E insert component in the façade panel WDI-E Component WDI-Z2 Fastener for insert support WDI-E Component element facing panel...
- Page 3 HALFEN WDI Assembly Instructions Installing the threaded rod WDI Mortar set injection cartridge static mixer extension tube 1m WDI-M Assembly component threaded rod fi xing plate Assemble the mortar set and place the injection cartridge into the applicator gun. Expel a 10 cm length of mortar or two full presses of the gun until the mortar has an even grey colour.
- Page 4 HALFEN WDI Assembly Instructions Final assembly WDI-M Assembly component Accessories WDI-Z4 Assembly tool threaded rod fi xing plate WDI-Z5 Hex key Screw the fi xing plate on the threaded rod using the WDI-Z4 assembly tool. Check the position of the threaded holes before turning the fi...
- Page 5 HALFEN WDI Montageanleitung HALFEN Windanker WDI für Stahlbeton-Fassadenplatten zur Durchsteckmontage Im Fertigteilwerk Montage des Einbauteils WDI-E in der Fassadenplatte Einbauteil WDI-E H alterung WDI-Z2 für Einbauteil Tragendes Bauteil Beton- Fassadenplatte Einbauteil WDI-E exakt positionieren und mit Geklebte Halterung WDI-Z2 an der Schalung befestigen.
- Page 6 HALFEN WDI Montageanleitung Montage der Gewindestange WDI Mörtelset Injektionskartusche Statikmischer Verlängerungsrohr 1m Montageteil WDI-M Gewindestab Fixierplatte WDI Mörtelset zusammensetzen, Mörtelkartusche in die Auspresspistole einlegen. Ca. 2 volle Hübe oder einen 10 cm langen Mörtelstrang auspressen, bis der austretende Injektionsmörtel eine gleichmäßige graue Farbe aufweist.
- Page 7 HALFEN WDI Montageanleitung Abschließende Montage Montagezubehör Montageteil WDI-M Montagewerkzeug WDI-Z4 Gewindestab Fixierplatte Inbusschraubendreher WDI-Z5 Aufschrauben der Fixierplatte mit dem Montage- werkzeug WDI-Z4. Vorher die Lage der Gewindebohrungen mittels Blick in die Öff nung feststellen. Fixierplatte aufdre- hen, bis die Löcher aufeinander passen. Mit dem Inbusschraubendreher WDI-Z5 die beiden Fixier- schrauben eindrehen und festziehen.
- Page 8 For more information on the products featured here, please contact Leviat: Australia Germany Singapore 98 Kurrajong Avenue, Liebigstrasse 14 14 Benoi Crescent Mount Druitt Sydney, NSW 2770 40764 Langenfeld Singapore 629977 Tel: +61 - 2 8808 3100 Tel: +49 - 2173 - 970 - 0 Tel: +65 - 6266 6802 Email: info.au@leviat.com Email: info.de@leviat.com...
