HALFEN WDK
HALFEN Plastic
GB
Wind Anchors WDK
D
HALFEN Kunststoff -
Windanker WDK
Assembly Instructions • Montageanleitung • Montagehandleiding • Instrucciones de
montaje • Instrukcja montażu • Montážní návod •Montaj Kılavuzu
®
INST_WDK 11/15
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for CRH Leviat HALFEN WDK
Summary of Contents for CRH Leviat HALFEN WDK

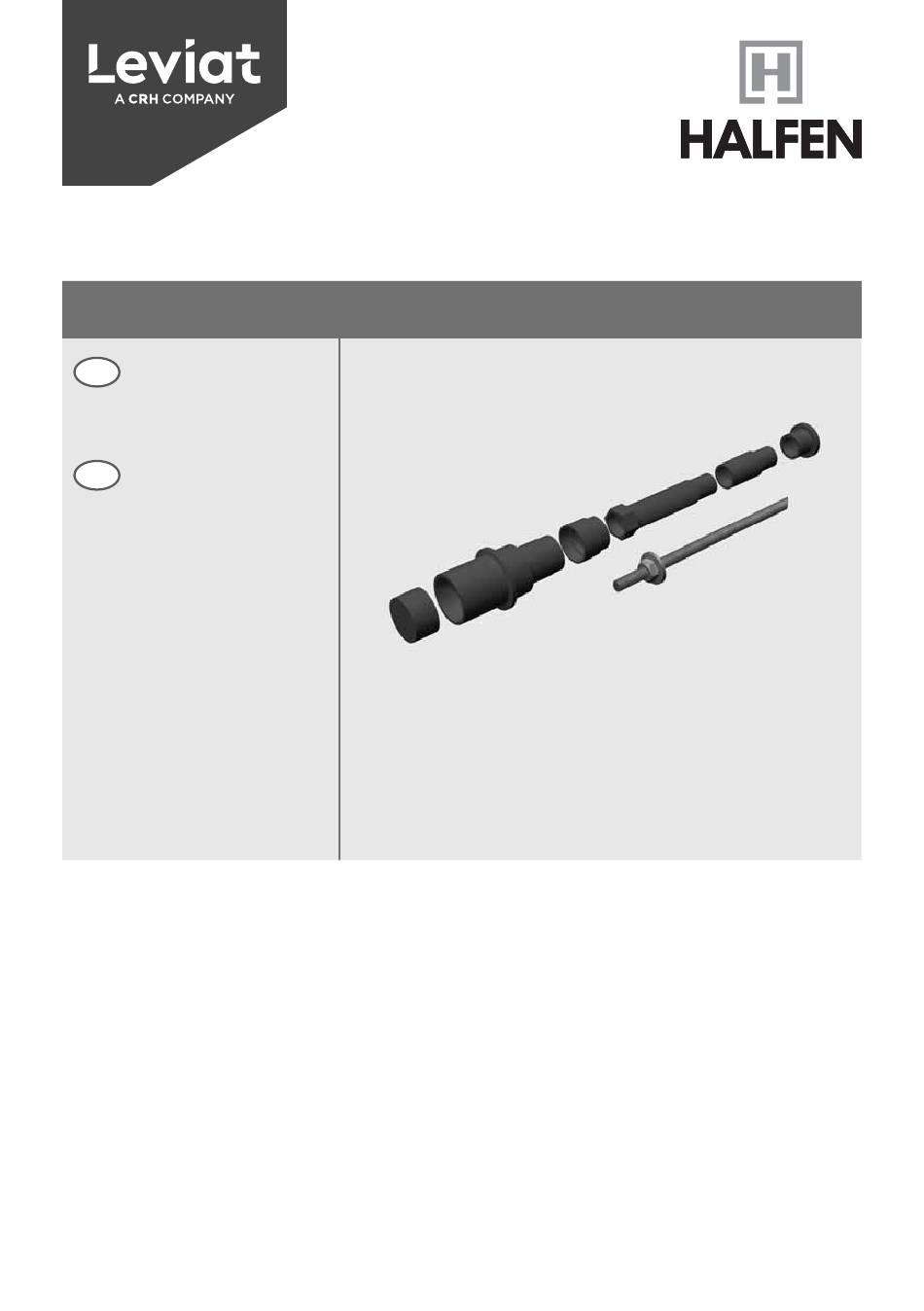

- Page 1 ® HALFEN WDK INST_WDK 11/15 HALFEN Plastic Wind Anchors WDK HALFEN Kunststoff - Windanker WDK Assembly Instructions • Montageanleitung • Montagehandleiding • Instrucciones de montaje • Instrukcja montażu • Montážní návod •Montaj Kılavuzu...
- Page 2 HALFEN WDK Assembly Instructions Plastic wind anchor WDK-3,0 for push-through installation Application: Plastic wind anchor for precast concrete façade panels for push- through installation Components WDK-E: Installation component WDK-E… VRL: WDK-E…extension ...
- Page 3 HALFEN WDK Assembly Instructions 3. Align the façade panel and drill the required hole • Align the façade panel. • Drilling: Drill a bore hole through the threaded tube into the concrete. ≥ 120 Drill diameter 12 mm Minimum edge distances [mm] Avoid damaging the plastic parts! Clamp a square piece of timber between Façade panel...
- Page 4 HALFEN WDK Assembly Instructions Cleaning • Clean the drill hole by using a blow-out pump and then use a cleaning-brush to remove any dust Then repeat this procedure ( with compressed air • The cleaning brush and blow-out pump are ordered separately. These articles can be ordered directly from HALFEN.
- Page 5 HALFEN WDK Montageanleitung Kunststoff-Windanker WDK-3,0 für Durchsteckmontage Anwendung: Windanker für Stahlbeton-Fassadenplatten zur Durchsteck montage aus glasfaserverstärktem Kunststoff Bestandteile WDK-E: Einbauteil WDK-E… VRL: WDK-E…Verlängerungsstück WDK-M: Montageteil ...
- Page 6 HALFEN WDK Montageanleitung 3. Fassadenplatte ausrichten und Bohrloch herstellen • Fassadenplatte ausrichten. • Bohren: Durch das Gewinderohr ein Loch in den Ortbeton bohren. ≥ 120 Bohrer 12 mm Mindestrandabstände [mm] Kunststoff teile nicht beschädigen! Beispielsweise kann ein Kantholz zwischen Fassadenplatte Element und Ortbeton als Puff...
- Page 7 HALFEN WDK Montageanleitung Säubern • Das Bohrloch reinigen durch Ausblasen mit einer Ausblaspumpe und durch anschließendes Aus bürsten mit einer Reinigungsbürste Diesen Vorgang anschließend wiederholen ( mit Ausblaspumpe • Ausblaspumpe und Reinigungsbürste bitte separat bestellen. Die Artikel können auch direkt bei HALFEN bezogen werden, siehe aktuelle Preisliste im Kapitel "Schrauben, Zubehör".
- Page 8 For more information on the products featured here, please contact Leviat: Australia Germany Singapore 98 Kurrajong Avenue, Liebigstrasse 14 14 Benoi Crescent Mount Druitt Sydney, NSW 2770 40764 Langenfeld Singapore 629977 Tel: +61 - 2 8808 3100 Tel: +49 - 2173 - 970 - 0 Tel: +65 - 6266 6802 Email: info.au@leviat.com Email: info.de@leviat.com...
