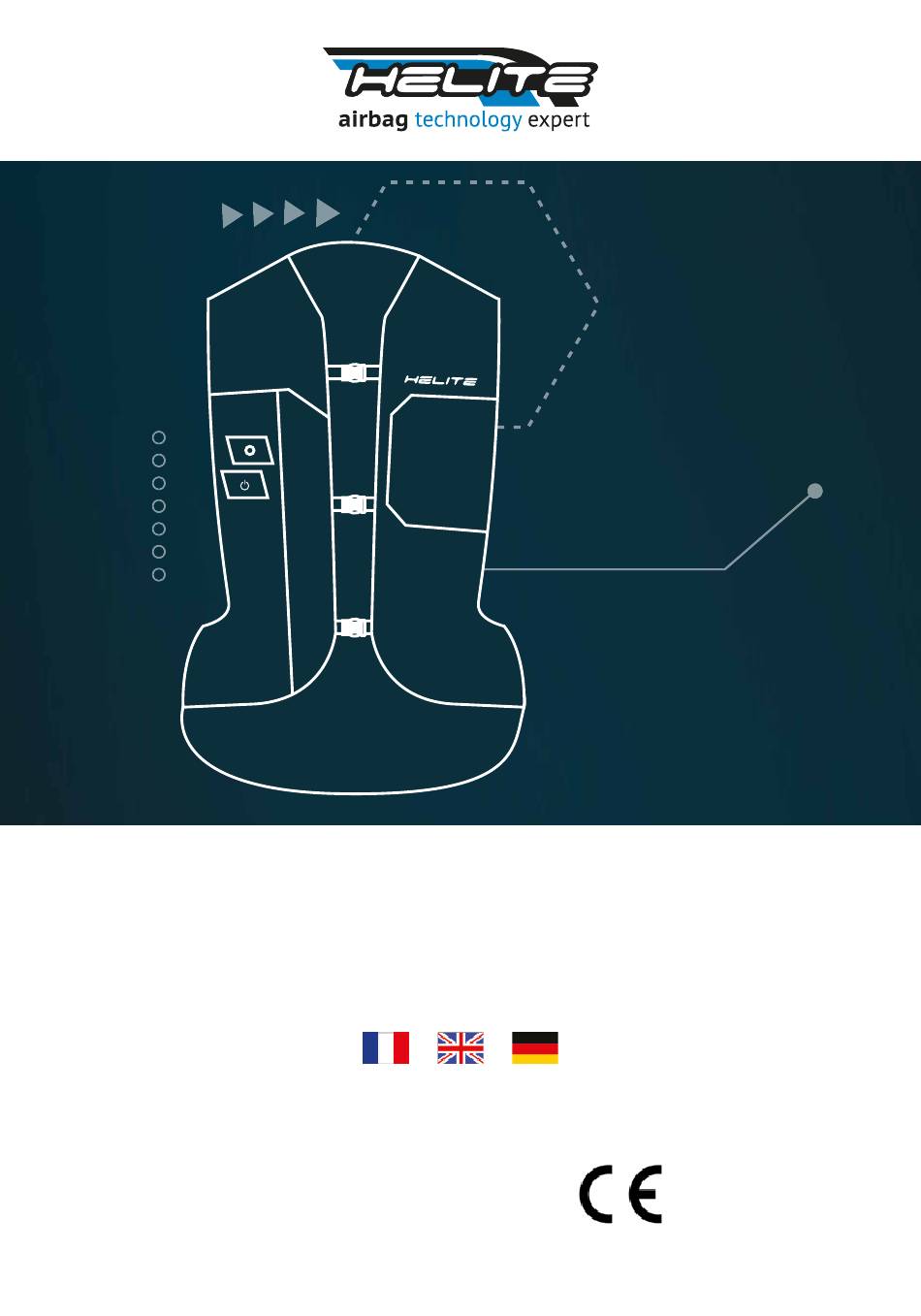

MANUEL D'UTILISATION / USER GUIDE
Helite
www.helite.com
helite@helite.com
Distribué par Helite
1, rue de la petite fin
21121 Fontaine-Lès-Dijon
BEDIENUNGSANLEITUNG
E- TU R TL E
Airbag certifié
Certified airbag
Zertifizierter Airbag

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the E-TURTLE and is the answer not in the manual?

Questions and answers

Related Manuals for Helite E-TURTLE

Summary of Contents for Helite E-TURTLE

  • Page 1 E- TU R TL E MANUEL D'UTILISATION / USER GUIDE BEDIENUNGSANLEITUNG Helite www.helite.com Airbag certifié helite@helite.com Certified airbag Zertifizierter Airbag Distribué par Helite 1, rue de la petite fin 21121 Fontaine-Lès-Dijon...
  • Page 2 Manuel d’utilisation User Guide Bedienungsanleitung EN: The schemas are in a special manual that comes with the user guide FR: Les schemas se trouvent sur une notice à part qui accompagne le manuel DE: Die Schemata befinden sich in einer speziellen Anleitung, die der Bedienungsanleitung beiliegt DU: Volg de bijgevoegde schematische instructies IT: Gli schemi in un foglio illustrativo che accompagna il manuale...

  • Page 3: Table Of Contents

    (numéro de version indiquée à la fin de ce manuel). Le gilet airbag électronique e-Turtle a été créé pour protéger les motards dans leur pratique de la moto. Le gilet n’est pas adapté pour les pratiques suivantes : piste, motocross, super-motard, trial, supercross, freestyle, pit bike, figures acrobatiques (cabrages,wheeling, embardées…) ou...

  • Page 4: Présentation Du Produit

    2. Informations générales y Les airbags Helite se portent par dessus l’équipement moto. y Les airbags Helite offrent une protection complète à l’état gonflé uniquement. Ils permettent d’absorber efficacement les chocs et stabilisent le corps de la tête au coccyx.

  • Page 5: Consignes De Sécurité

    Avant chaque utilisation, vérifiez que votre airbag (gilet, doublure) soit en bon état, c’est-à-dire sans déchirure, usure ou arrachement. y Ne pas coudre ou coller quoi que ce soit sur l’airbag ou le textile Helite car cela pourrait endommager l’airbag et l’empêcher de fonctionner correctement.

  • Page 6: Caractéristiques Techniques

    Le temps de détection est largement réduit lors d’un impact contre un véhicule en cas d’utilisation du gilet avec un capteur SDU. NB : Chaque accident est différent. Bien que le système de détection de crash Helite couvre une large majorité de potentiels accidents, il existe toujours un risque non-nul de non déclenchement, notamment dans les configurations suivantes :...
  • Page 7 Les e-cartouches sont à usage unique et doivent être remplacées après chaque gonflage. y Les e-cartouches à utiliser sont uniquement des e-cartouches Helite GG60 ou GG100 (en fonction de la taille de votre gilet). y Ne jamais brancher la e-cartouche avant qu’elle ne soit complètement vissée dans le cylindre noir.

  • Page 8: Ère Utilisation

    Le gilet existe en deux couleurs : Noir et Jaune Hi-Vis Haute Visibilité. y Choisir votre taille : N’oubliez pas, l’airbag e-Turtle se porte par-dessus votre équipement de protection moto. Le tableau de taille ci-dessous vous permet de choisir la taille de gilet adaptée à...
  • Page 9 Manuel d’utilisation Voir schema 5.A sur la notice schema 1. Allumer le gilet en appuyant rapidement 3 fois sur le bouton. La LED clignote vert et un bip se fait entendre. 2. Appuyer pendant 3 secondes sur le bouton jusqu’à ce que la LED devienne bleue. Relâcher le bouton et passer à...

  • Page 10: Utilisation Quotidienne

    Manuel d’utilisation 6. Utilisation quotidienne A. LE GILET Le gilet est autonome. Lorsque le gilet est allumé, le système électronique se met en marche automatiquement dès qu’il détecte un mouvement et se met en veille automatiquement lors d’une inactivité de plus de 45 secondes. 1.
  • Page 11 Pendant le chargement la LED restera orange jusqu’à ce que le gilet ait fini de charger. Le temps de charge est de 3 heures environ avec le câble USB Helite fourni dans le gilet. Dès que la LED redevient verte vous pouvez réutiliser votre gilet.
  • Page 12 Cependant, même si la régulation l’autorise, il est possible que le service de sécurité ou la compagnie aérienne vous refuse d’embarquer avec. Nous vous conseillons d’imprimer la régulation Iata (disponible sur helite.com «FAQ») et de la montrer lors du contrôle si l’on vous demande plus d’explications. Dans tous les cas, c’est le service de sécurité...

  • Page 13: Réutiliser Le Gilet Après Un Gonflage

    Manuel d’utilisation ATTENTION L’utilisation du capteur fourche n’est pas recommandée avec l’utilisation d’accessoires non homologués (pot d’échappement) et sur une moto non homologuée. Certaines motos préparées uniquement pour la piste peuvent dépasser un seuil de vibration trop important et induire en erreur le capteur. C.
  • Page 14 Vous devez vérifier avant de réutiliser votre gilet que : la e-cartouche a été remplacée par une e-cartouche Helite neuve de la même capacité l’airbag a été dégonflé...

  • Page 15: Entretien

    Manuel d’utilisation 8. Entretien A. LAVAGE Le gilet n’est ni lavable en machine ni à la main. Il ne faut pas tremper l’électronique. Ceci pourrait endommager le système électronique présent à l’intérieur. Si vous souhaitez laver votre gilet, nous vous conseillons d’utiliser une éponge ou une brosse humide avec de l’eau tiède savonneuse.

  • Page 16: Fonctionnements & Dysfonctionnements

    LED rouge fixe / 1 bip toutes les secs changer la (tant que la e-cartouche n’est pas branchée e-cartouche. ou changée) Pour tout autre dysfonctionnement, contactez votre revendeur ou notre service après- vente : sav@helite.com ou au +33 3 80 35 48 26.

  • Page 17: Garantie & Sav

    - Détérioration ou décoloration significative des matériaux. Service après-vente : Contactez nous par mail : sav@helite.com ou par téléphone : +33 3 80 35 48 26 11. Avis de non-responsabilité - Ce produit est « Certifé CE (conformité au Règlement UE 2016/425) par ALIENOR CERTIFICATION, Zone du Sanital, 21 Rue Albert Einstein CHATELLERAULT-France- organisme notifé...
  • Page 18 (version number indicated at the end of this user guide). The e-Turtle electronic airbag vest was created to protect motorcyclists when riding. The vest is not suitable for the following practices: track, motocross, superbike, trial, supercross, freestyle, pit bike, acrobatic tricks (rearing, wheeling, swerving, etc.) or other sports.

  • Page 19: Product Presentation

    1. Product presentation See schema 1 on the schematic manual The e-Turtle airbag system contains a vest, an e-cartridge and a USB cable. a. vest: contains the airbag, a back protector level 2 and a CDU sensor (Crash detection unit). The CDU sensor analyzes the motion in context (position in space of the rider, speed, etc.) and detects accidents.

  • Page 20: Safety Precautions

    The vest should be stored carefully when not used. Keep it away from high temperatures (60°C) and humidity (e.g. to avoid mould). y The e-Turtle should only be used in a temperature range of -10 to + 45°C. Prolonged exposure of the system to temperatures below -10°C and above 45°C may impair the proper functioning of the system.

  • Page 21: Technical Description

    User guide 4. Technical description The e-Turtle vest is provided with an electronic system incorporating an algorithm capable of analyzing the user’s movements. When abnormal movements, a fall or an accident are detected, the system automatically triggers the airbag to inflate before impact.
  • Page 22 CAUTION y The e-cartridges are for single use only and must be replaced after each inflation. y The e-cartridges to be used are only Helite GG 60 or GG 100 e-cartridges (depending on the size of your vest). y Never connect the e-cartridge before it is completely screwed into the black cylinder (see page 29).

  • Page 23: First Use

    The vest is available in two colors: Black and Yellow Hi-Vis (High Visibility). y Choose your size: Please keep in mind that the e-Turtle airbag system is worn over your motorcycle protective gear.The size chart below allows you to choose the right size for your body type.
  • Page 24 User Guide See schema 5.A on the schematic manual 1. Switch on the vest by pressing three times the button quickly. The LED flashes green and you hear a beep. 2. Press the button for 3 seconds until the LED turns blue. Release the button and go to the next step.

  • Page 25: Daily Use

    User guide 6. Daily use A. THE VEST The vest is autonomous. Once switched on, the electronic system is automatically activated as soon as it detects movements and automatically switches to sleep mode when there is no activity for more than 45 seconds. 1.
  • Page 26 During the charging, the LED will remain orange. The charging time is around 3 hours with the Helite USB cable included with the vest. As soon as the LED turns green the charging is completed and you can reuse the vest.
  • Page 27 We advise you to print the IATA regulation (available on helite.com “FAQ”) and to show it during the control if you are asked for further explanation. In any case, the security department of the airport and the airline will make the final decision whether to take your equipment on board or not.

  • Page 28: Reactivating The Airbag System

    User Guide CAUTION The use of the fork sensor is not recommended with the use of non-approved accessories (exhaust pipe) and on a non-approved motorcycle. Some motorcycles prepared only for the race track may exceed a too high vibration threshold and mislead the sensor.
  • Page 29 In the event of extensive external or internal damage, repair may not be possible. Before reusing the airbag you must check the following points: The used e-cartridge is replaced by a new Helite e-cartridge of the same capacity. The airbag is deflated.

  • Page 30: Maintenance

    User Guide 8. Maintenance A. WASHING The vest is neither machine washable nor hand washable. Do not soak the electronics, this could damage the electronic components inside. If you wish to wash your vest, we advise you to use a sponge or a brush soaked in warm soapy water.

  • Page 31: Operation & Malfunction

    Red LED / 1 beep every second e-cartridge. while the e-cartridge is not connected or replaced If you notice any other malfunctions, please contact your dealer or our after sales service via e-mail sav@helite.com or by phone +33 3 80 35 48 26.

  • Page 32: Warranty & After Sales Service

    - Please note that no body protector can prevent death or serious injuries in certain accidents. - Helite and its distributors will be held in no way responsible for any bodily injury or death, and/or property damage that may occur while using any Helite airbag system.
  • Page 33 Website www.helite.com (die Versionsnummer Ende dieser Bedienungsanleitung angegeben). Die elektronische Airbag-Weste e-Turtle wurde zum Schutz von Motorradfahrern beim Fahren entwickelt. Die Weste ist für folgende Praktiken nicht geeignet: Rennstrecke, Motocross, Superbike, Trial, Supercross, Freestyle, Pit bike, akrobatische Tricks (Rearing, Wheeling, Swerving, etc) oder andere Sportarten.

  • Page 34: Vorstellung Des Produkts

    Hautirritationen oder sonstige Unannehmlichkeiten. y Die e-Kartusche kann nur einmal benutzt werden und muss dann durch eine neue Helite e-Kartusche der gleichen Kapazität (GG 60 oder GG 100) ausgetauscht werden. y Es besteht die Möglichkeit, dass die Airbags während eines Sturzes beschädigt oder...

  • Page 35: Sicherheitsvorkehrungen

    Die Weste sollte bei einer Nicht-Benutzung sorgfältig aufbewahrt werden. Halten Sie die Weste von hohen Temperaturen (über 60 °C) und Feuchtigkeit fern. y Die e-Turtle sollte nur in einem Temperaturbereich von -10 bis + 45°C genutzt werden. Wird das Airbag-System für eine längere Zeit Temperaturen unter -10 °C und über 45°C ausgesetzt, kann die ordnungsgemäße Funktion des Systems...

  • Page 36: Technische Beschreibung

    Bedienungsanleitung 4. Technische Beschreibung Die e-Turtle Airbag-Weste ist mit einem elektronischen System ausgestattet, welches einen Algorithmus enthält, der die Bewegungen des Fahrers analysiert. Wird eine anormale Bewegung, ein Sturz oder ein Unfall erkannt, so löst das System automatisch den Airbag aus. Bei einem Unfall ist der Airbag innerhalb von 80 ms ausgelöst.
  • Page 37 Die e-Kartuschen dürfen nur einmalig verwendet werden und müssen nach jeder Auslösung ausgetauscht werden. y Die e-Kartusche muss von Helite und in der richtigen Kapazität (GG 60) sein. y Verbinden Sie niemals die e-Kartusche mit dem Kabel, bevor sie nicht vollständig in den schwarzen Zylinder eingeschraubt wurde (siehe S.

  • Page 38: Erstgebrauch

    Die Weste ist in zwei Farben erhältlich: Schwarz und Gelb Hi-Vis (Hohe Sichtbarkeit). y Wählen Sie Ihre Größe: Bitte beachten Sie, dass die e-Turtle über der Motorradkleidung getragen wird. Anhand der unten stehenden Größentabelle können Sie Ihre richtige Größe wählen. in cm Körpergröße...
  • Page 39 Bedienungsanleitung Siehe Schema 5.A der schematischen Anleitung 1. Schalten Sie die Weste an, indem Sie schnell auf den Knopf drücken. Die LED blinkt grün und es ertönt ein Piepton. 2. Halten Sie den Knopf für 3 Sekunden gedrückt bis die LED blau wird. Lassen Sie den Knopf los und gehen Sie zum nächsten Schritt über.

  • Page 40: Täglicher Gebrauch

    Bedienungsanleitung 6. Täglicher Gebrauch A. DIE WESTE Die Weste ist autonom. Nach dem Einschalten arbeitet das elektronische System automatisch und analysiert die Bewegung in Echtzeit. Es wechselt von selbst in den Schlafmodus, wenn 45 Sekunden lang keine Aktivität verzeichnet wird. 1.
  • Page 41 Ihrem PC oder an Ihrem Handy-Ladegerät). Während des Ladevorgangs leuchtet eine orange LED. Die Ladezeit beträgt ca. 3 Stunden mit dem Helite enthaltenen USB-Kabel. Erscheint eine grüne LED, ist der Ladevorgang beendet und Sie können die Weste wieder benutzen. ACHTUNG Laden Sie die Weste niemals auf, wenn Sie diese tragen.
  • Page 42 Auch wenn es rechtlich gesehen erlaubt ist, kann es dennoch sein, dass der Sicherheitsdienst oder die Fluglinie es ablehnen, mit der e-Kartusche an Bord zu gehen. Wir empfehlen Ihnen, die IATA-Regelung auszudrucken (auf helite.de „FAQ“ verfügbar) und während der Kontrolle vorzuzeigen, wenn Sie um genauere Informationen gebeten werden.

  • Page 43: Reaktivierung Des Airbag-Systems

    Bedienungsanleitung ACHTUNG Die Nutzung des Gabel-Sensors wird nicht empfohlen bei der Verwendung von nicht genehmigtem Zubehör (Auspuffrohr) und auf einem nicht genehmigten Motorrad. Einige Motorräder, die nur für die Rennstrecke vorbereitet sind, können eine zu hohe Schwingungsschwelle überschreiten und den Sensor in die Irre führen. C.
  • Page 44 Vor dem erneuten Nutzen des Systems müssen Sie folgende Punkte beachten: Die e-Kartusche ist durch eine neue Helite e-Kartusche der gleichen Kapazität ersetzt worden. Aus dem Airbag ist die Luft gänzlich entwichen. Die neue e-Kartusche ist durch das Kabel mit der Weste verbunden.

  • Page 45: Lagerung Und Wartung

    Bedienungsanleitung 8. Lagerung und Wartung A. WASCHEN Die Weste ist weder in der Waschmaschine noch mit der Hand waschbar. Tränken Sie die elektronischen Komponenten nicht in Wasser. Dies könnte das elektronische System beschädigen. Wenn Sie Ihre Weste waschen wollen, empfehlen wir Ihnen einen Schwamm oder eine Bürste mit warmem Wasser und Seife zu benutzen.

  • Page 46: Systemstatus & Funktion

    Bedienungsanleitung 9. Systemstatus und Funktion Das Airbag-System zeigt Ihnen verschiedene Systemstatus an: System betriebsbereit Sie können Grüne LED blinkt / Kein Piepton fahren. Laden Sie die Akku schwach Weste auf. Sie Orange LED blinkt / 4 Pieptöne während können noch für 2 der Airbag-Aktivierung oder Deaktivierung Stunden fahren.

  • Page 47: Garantie & Kundenservice

    Bedienungsanleitung 10. GARANTIE & KUNDENSERVICE 1. GARANTIE Das Airbag-System hat eine Garantie von 2 Jahren. Wenn Sie die e-Turtle innerhalb von 3 Monaten nach Kaufdatum unter www.helite.de/Garantie registrieren, dann verlängert sich die Garantie für den Airbag auf 4 Jahre. 2. QUALITÄT Sollte trotz regelmäßiger und sorgfältiger Qualitätskontrollen einer der unten...
  • Page 48 VESTE MANUEL AIRBAG www.helite.com helite@helite.com @HeliteOfficial N° ET0420202...
  • Page 49 E-TURTLE BY HELITE SCHEMATIC MANUAL / NOTICE SCHEMA / SCHEMATISCHE ANLEITUNG Eléments Elements Elemente Associer le capteur fourche et le gilet. Pair the fork sensor with the vest Koppeln Sie den Gabel- Sensor mit der Weste Installer le capteur fourche...
  • Page 50 3. a) 3. b) 3. c) 6.A.1. Allumer / Éteindre le gilet Switch On/Off the vest An-/Ausschalten der Weste...
  • Page 51 6.A.3. Recharger le gilet Recharging the vest Aufladen der Weste Réutiliser le gilet après un accident Reuse the vest after an inflation Die Weste nach einer Auslösung wieder benutzen...
