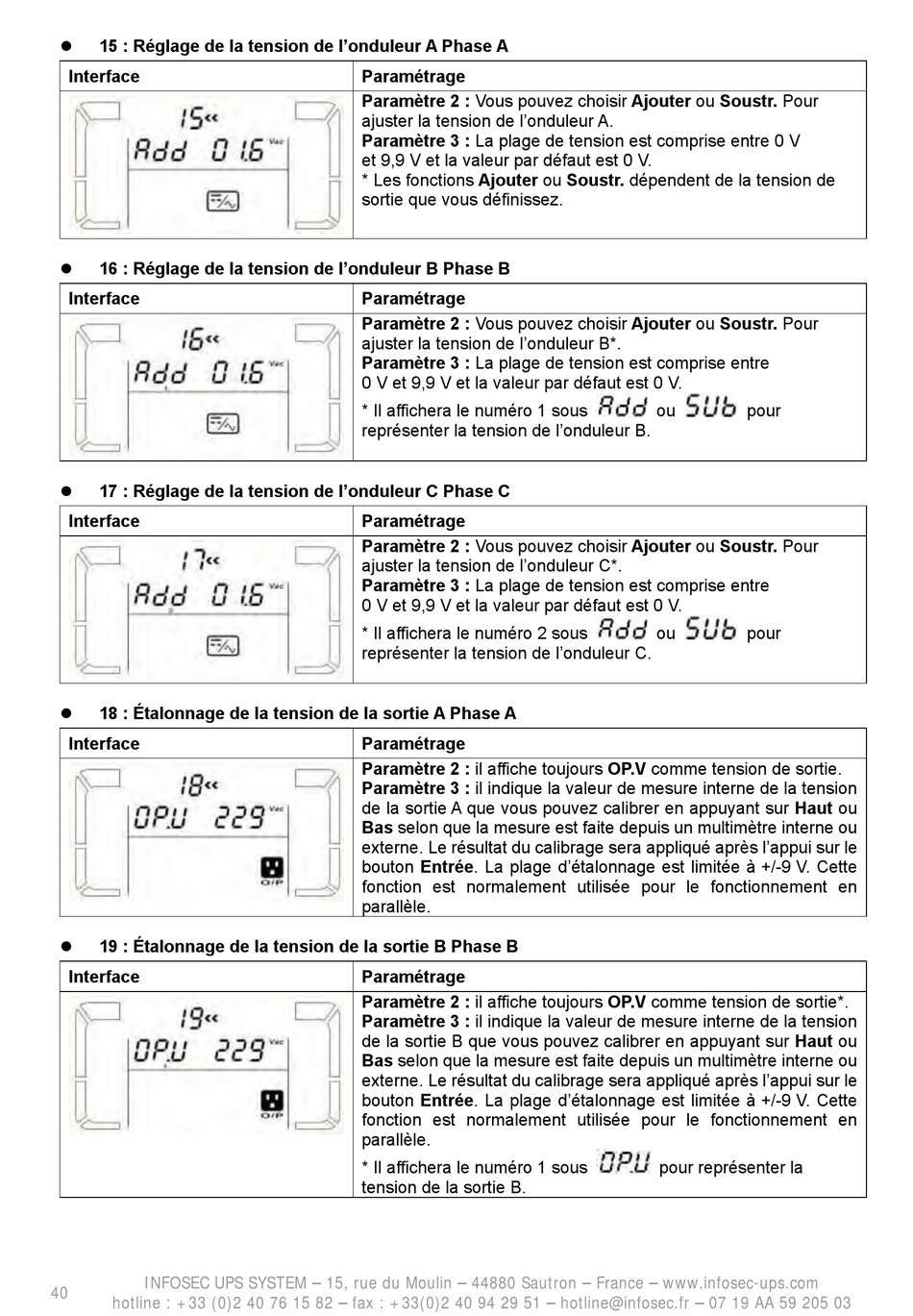

INFOSEC UPS SYSTEM E4 Evolution II + TT Series User Manual page 41

15 : Réglage de la tension de l'onduleur A Phase A

Interface
16 : Réglage de la tension de l'onduleur B Phase B

Interface
17 : Réglage de la tension de l'onduleur C Phase C

Interface
18 : Étalonnage de la tension de la sortie A Phase A

Interface
19 : Étalonnage de la tension de la sortie B Phase B

Interface
INFOSEC UPS SYSTEM – 15, rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
40
hotline : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 07 19 AA 59 205 03
Paramétrage
Paramètre 2 : Vous pouvez choisir Ajouter ou Soustr. Pour
ajuster la tension de l'onduleur A.
Paramètre 3 : La plage de tension est comprise entre 0 V
et 9,9 V et la valeur par défaut est 0 V.
* Les fonctions Ajouter ou Soustr. dépendent de la tension de
sortie que vous définissez.
Paramétrage
Paramètre 2 : Vous pouvez choisir Ajouter ou Soustr. Pour
ajuster la tension de l'onduleur B*.
Paramètre 3 : La plage de tension est comprise entre
0 V et 9,9 V et la valeur par défaut est 0 V.
* Il affichera le numéro 1 sous
représenter la tension de l'onduleur B.
Paramétrage
Paramètre 2 : Vous pouvez choisir Ajouter ou Soustr. Pour
ajuster la tension de l'onduleur C*.
Paramètre 3 : La plage de tension est comprise entre
0 V et 9,9 V et la valeur par défaut est 0 V.
* Il affichera le numéro 2 sous
représenter la tension de l'onduleur C.
Paramétrage
Paramètre 2 : il affiche toujours OP.V comme tension de sortie.
Paramètre 3 : il indique la valeur de mesure interne de la tension
de la sortie A que vous pouvez calibrer en appuyant sur Haut ou
Bas selon que la mesure est faite depuis un multimètre interne ou
externe. Le résultat du calibrage sera appliqué après l'appui sur le
bouton Entrée. La plage d'étalonnage est limitée à +/-9 V. Cette
fonction est normalement utilisée pour le fonctionnement en
parallèle.
Paramétrage
Paramètre 2 : il affiche toujours OP.V comme tension de sortie*.
Paramètre 3 : il indique la valeur de mesure interne de la tension
de la sortie B que vous pouvez calibrer en appuyant sur Haut ou
Bas selon que la mesure est faite depuis un multimètre interne ou
externe. Le résultat du calibrage sera appliqué après l'appui sur le
bouton Entrée. La plage d'étalonnage est limitée à +/-9 V. Cette
fonction est normalement utilisée pour le fonctionnement en
parallèle.
* Il affichera le numéro 1 sous
tension de la sortie B.
ou pour
ou pour
pour représenter la
