19: Calibración de voltaje de salida B

Interfaz
20: Calibración de voltaje de salida C

Interfaz

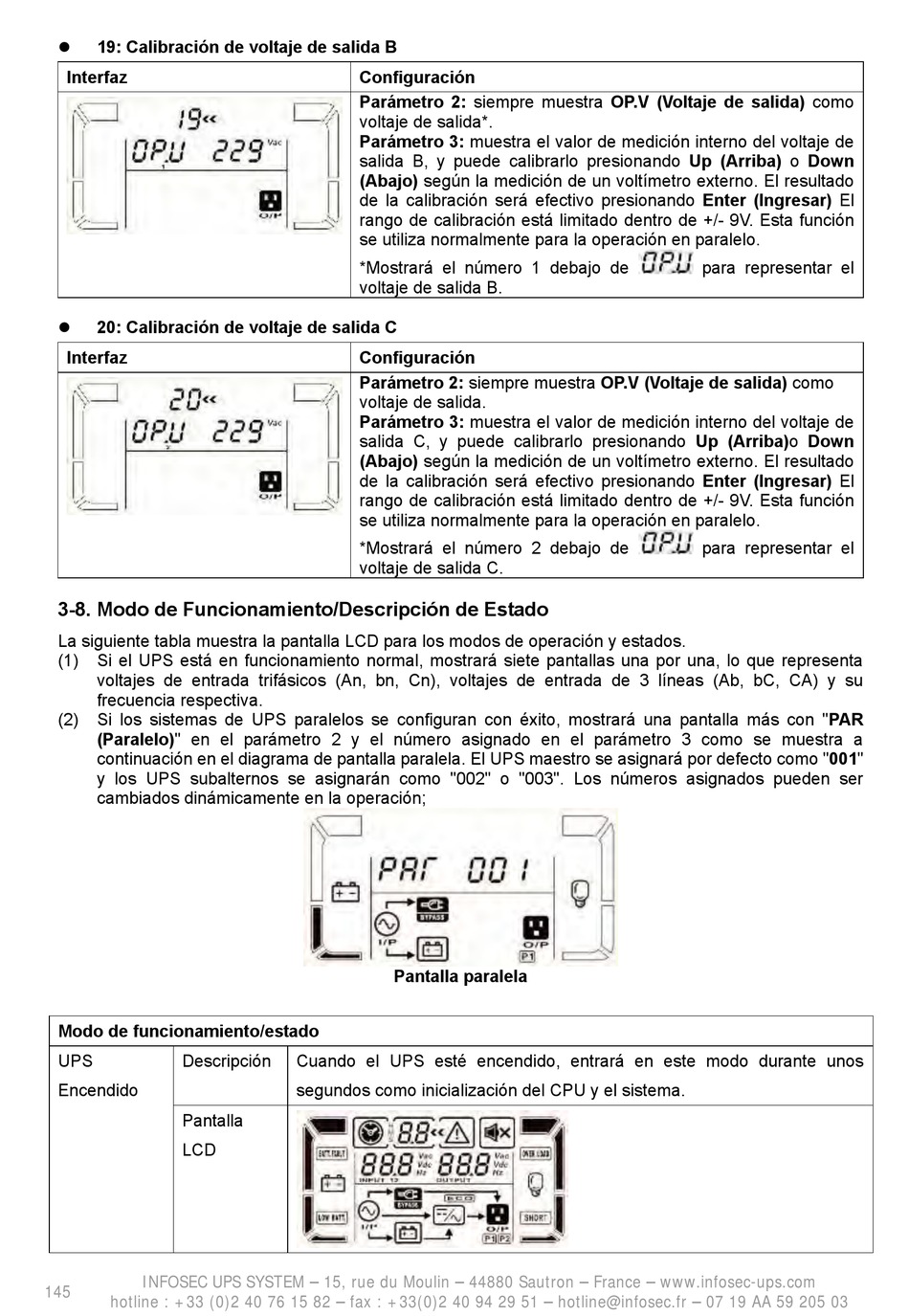

3-8. Modo de Funcionamiento/Descripción de Estado
La siguiente tabla muestra la pantalla LCD para los modos de operación y estados.
(1) Si el UPS está en funcionamiento normal, mostrará siete pantallas una por una, lo que representa
voltajes de entrada trifásicos (An, bn, Cn), voltajes de entrada de 3 líneas (Ab, bC, CA) y su
frecuencia respectiva.
(2) Si los sistemas de UPS paralelos se configuran con éxito, mostrará una pantalla más con "PAR
(Paralelo)" en el parámetro 2 y el número asignado en el parámetro 3 como se muestra a
continuación en el diagrama de pantalla paralela. El UPS maestro se asignará por defecto como "001"
y los UPS subalternos se asignarán como "002" o "003". Los números asignados pueden ser
cambiados dinámicamente en la operación;
Modo de funcionamiento/estado
UPS Descripción
Encendido
Pantalla
LCD
INFOSEC UPS SYSTEM – 15, rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
145
hotline : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 07 19 AA 59 205 03
Configuración
Parámetro 2: siempre muestra OP.V (Voltaje de salida) como
voltaje de salida*.
Parámetro 3: muestra el valor de medición interno del voltaje de
salida B, y puede calibrarlo presionando Up (Arriba) o Down
(Abajo) según la medición de un voltímetro externo. El resultado
de la calibración será efectivo presionando Enter (Ingresar) El
rango de calibración está limitado dentro de +/- 9V. Esta función
se utiliza normalmente para la operación en paralelo.
*Mostrará el número 1 debajo de
voltaje de salida B.
Configuración
Parámetro 2: siempre muestra OP.V (Voltaje de salida) como
voltaje de salida.
Parámetro 3: muestra el valor de medición interno del voltaje de
salida C, y puede calibrarlo presionando Up (Arriba)o Down
(Abajo) según la medición de un voltímetro externo. El resultado
de la calibración será efectivo presionando Enter (Ingresar) El
rango de calibración está limitado dentro de +/- 9V. Esta función
se utiliza normalmente para la operación en paralelo.
*Mostrará el número 2 debajo de
voltaje de salida C.
Pantalla paralela
Cuando el UPS esté encendido, entrará en este modo durante unos
segundos como inicialización del CPU y el sistema.
para representar el
para representar el
