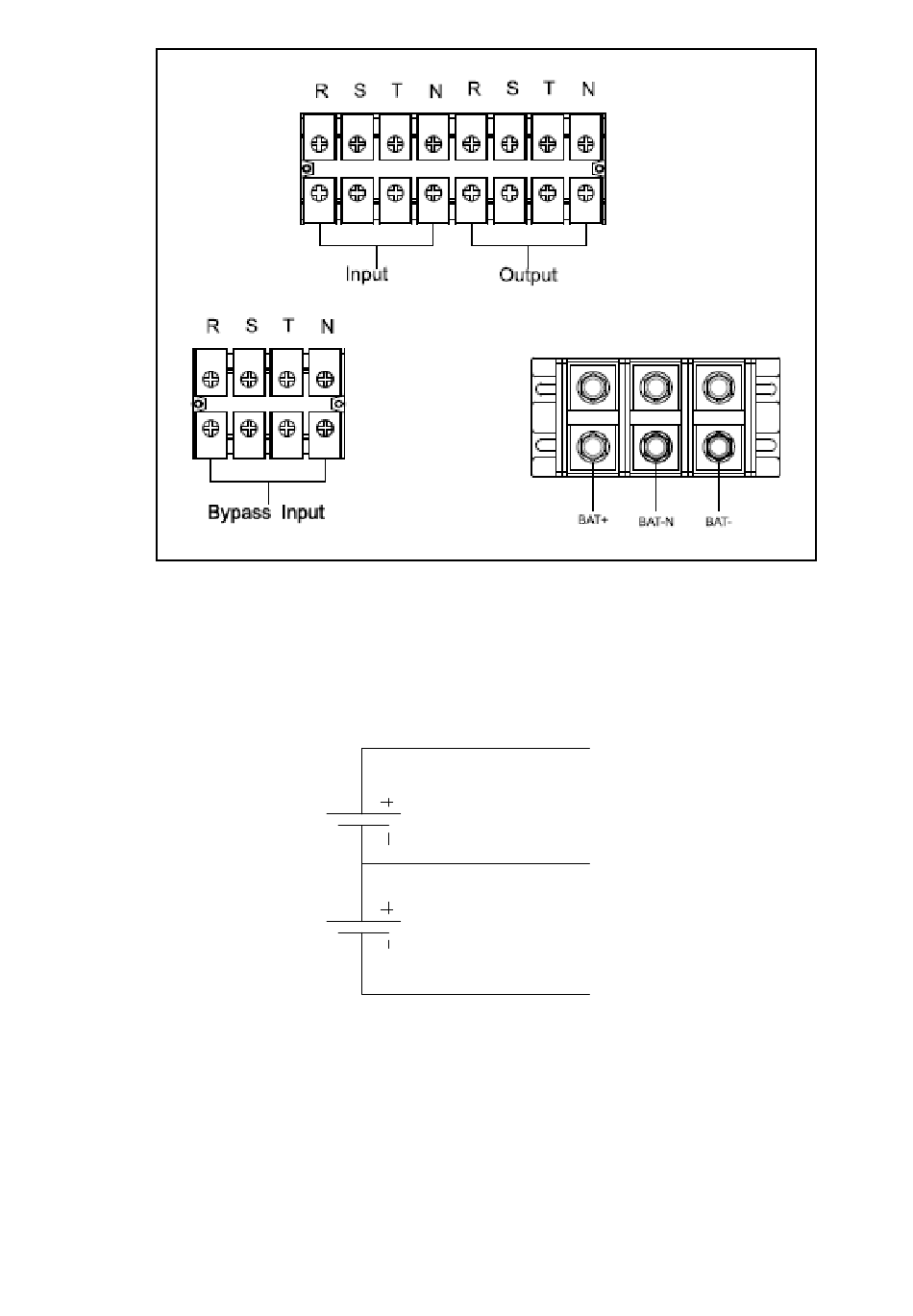

Diagrama del cableado del bloque de terminal para el E4 Evolution II + 60/80k TT S HV
E4 Evolution II + 30/40k TT S LV
TO UPS BAT+
PBAT
TO UPS BAT N
NBAT
TO UPS BAT-
Esquemas de conexión de cableado de batería
NOTA 1: Asegúrese de que los cables están firmemente conectados a las terminales.
NOTA 2: Instale el disyuntor de salida entre la terminal de salida y la carga, de ser necesario, el disyuntor
deberá estar dotado con una función de protección de fugas de corriente.
6) Coloque de nuevo la cubierta del bloque de la terminal en el panel trasero del UPS.
