INFOSEC UPS SYSTEM E4 Evolution II + TT Series User Manual page 123

capaz de soportar una corriente superior a 80A. Se recomienda usar 16mm²/AWG 6 como medida de
seguridad y eficiencia.
NOTA 5: El cable para el E4 Evolution II + 60k TT S HV o el E4 Evolution II 30k TT (S) LV deberá ser
capaz de soportar una corriente superior a 120A. Se recomienda usar 25mm²/AWG 4 como medida de
seguridad y eficiencia.
NOTA 6: El cable para el E4 Evolution II + 80k TT (S) HV y E4 Evolution II + 40k TT (S) LV deberá ser
capaz de soportar una corriente superior a 160A. Se recomienda usar 35mm²/AWG 2 como medida de
seguridad y eficiencia.
5) Retire la cubierta del bloque de la terminal en el panel trasero del UPS. Después conecte los cables
de acuerdo a los siguientes diagramas de bloques de la terminal: (Primero conecte el cable de tierra
al realizar la conexión del cableado. ¡Al realizar la desconexión del cableado, el cable de conexión a
tierra deberá desconectarse al final!)
EN
Output
Input

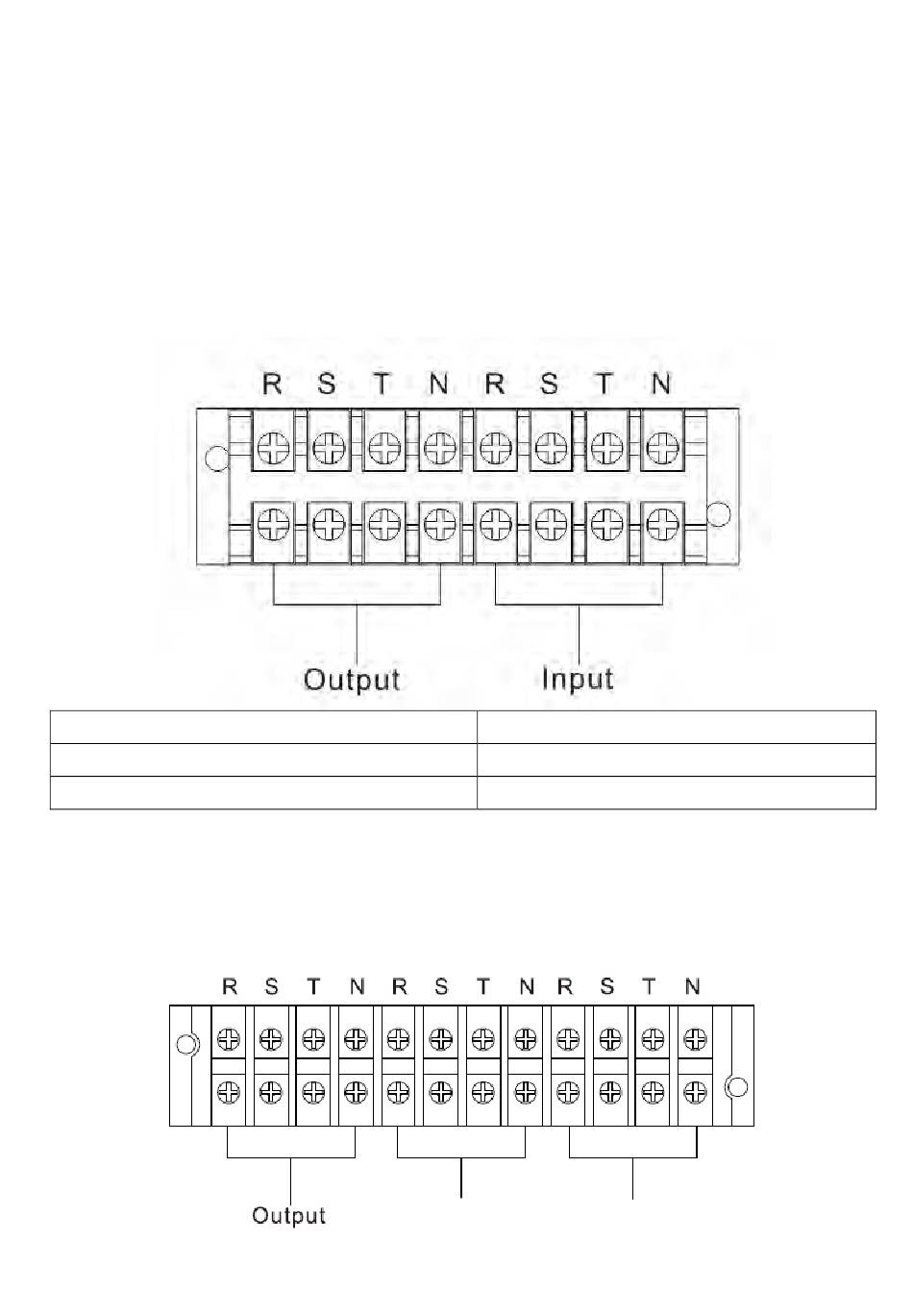

Diagrama del cableado del bloque de terminal para el E4 Evolution II + 10/15/20k TT (S) HV
INFOSEC UPS SYSTEM – 15, rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
122
hotline : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 07 19 AA 59 205 03
(estándar)
E4 Evolution II + 10k LV (S) HV (estándar)
Entrée
ES
Salida
Entrada
Entrée de le bypass
