1.6. Raccordement de la caméra IP (20-/21-/50-2907-IP, 43-9587, 50-1207-IP/-1204-IP)

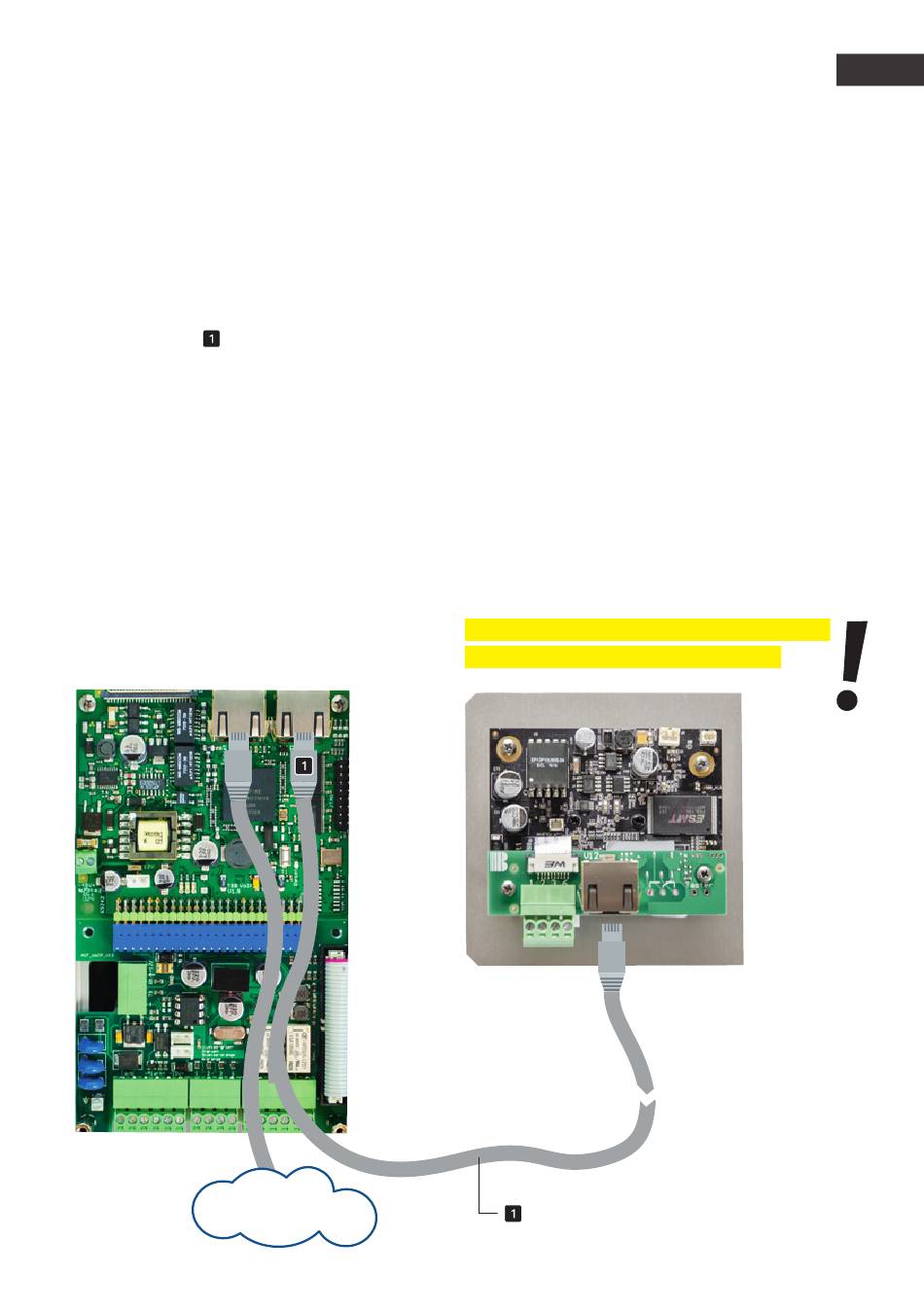

Raccordement LAN

Le raccordement LAN se fait habituellement par
une prise RJ-45 ( ). Si le module est intégré
dans un portier téléphonique Behnke de la
série 20-IP (20-0001A-IP/-0002A-IP/-0005-IP/
-0013A-IP/-0014A-IP/-0016A-IP/-0041A-IP/
-0043A-IP), le raccordement au réseau se fait
via l'électronique de base IP du portier télé-
phonique. Pour cela, il est nécessaire d'utiliser
le câble de connexion 20-9328 (disponible
séparément) pour connecter la prise RJ-45 du
module caméra à la prise « port2 » de l'élec-
tronique de base de la série 20-IP. Le poste SIP
doit être alimenté par PoE class 0.
Entrée
Électronique de
base IP
www.behnke-online.fr
Sortie
LAN
Notice Behnke Caméra IP
Alimentation électrique
La caméra IP Behnke est alimentée par
l'interface Ethernet (PoE class 0). Si le module
est utilisé avec une électronique de base de la
série 20 IP (20-0001A-IP/
-0002A-IP/-0005-IP/-0013A-IP/-0014A-IP/
-0016A-IP/-0041A-IP/-0043A-IP), la caméra est
alimentée via PoE par l'électronique de base IP
(cf. « connexion LAN »).
Attention : Les normes et lois actuelles relatives
à la technologie des réseaux s'appliquent
Câble LAN (y compris PoE vers la caméra)
Introduction
Vue arrière du module
caméra B-Smart
87
F
