FISSAGGIO DEI CAMINI

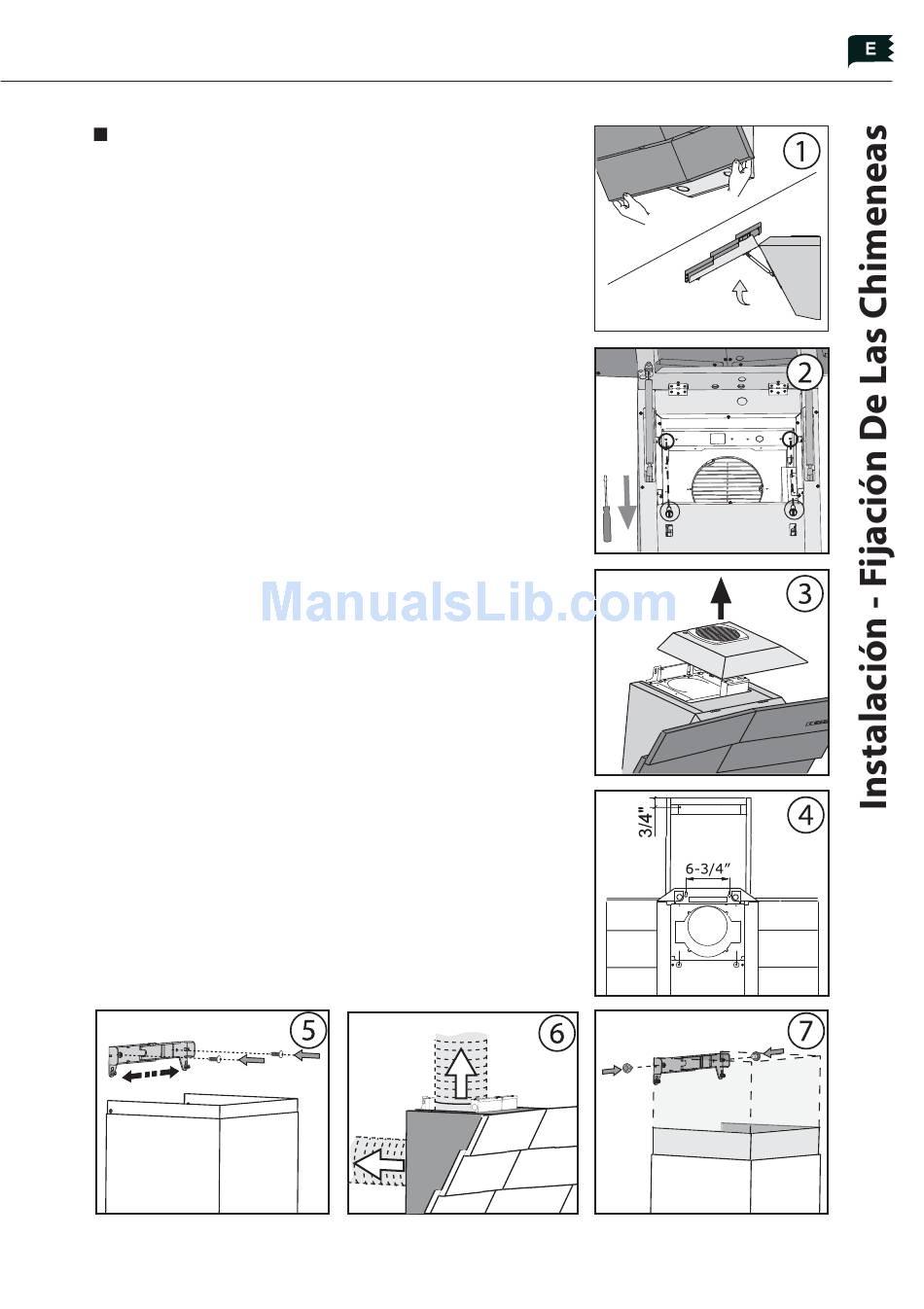

1. Abra el panel frontal. Fig.1
NOTA! Abra la parte delantera tomándola de las par-
tes externas como se muestra en la Fig.1 y mantén-
gase a una debida distancia para evitar el golpe.
2. Quite el panel.
3. Desenrosque los dos tornillos del interior de la
campana, que fi jan la cúpula. Fig.2
4. Quite la cúpula deslizándola hacia arriba. Fig.3
Regule el ancho de la abrazadera de sostén de la
5.
chimenea para que quede dentro de la chime-
nea superior y respetando la distancia indicada
en la fi g.
4
Fije la abrazadera en la pared apenas debajo del
6.
techo utilizando los (2) tornillos.
7. Coloque el conducto (no suministrado) de dimensio-
nes adecuadas a la instalación, en la campana y fíjelo
arriba de l'abertura de la salida de l'aire del
al collar
motor, mediante una cinta de aluminio. Fig. 6
Introduzca la chimenea superior dentro de la
8.
chimenea inferior. Coloque las chimeneas en su
lugar en la campana.
Extraiga el tubo superior llevándolo hasta la abra-
9.
zadera y fíjelo con los (2) tornillos.
Fig.5
Fig. 7
