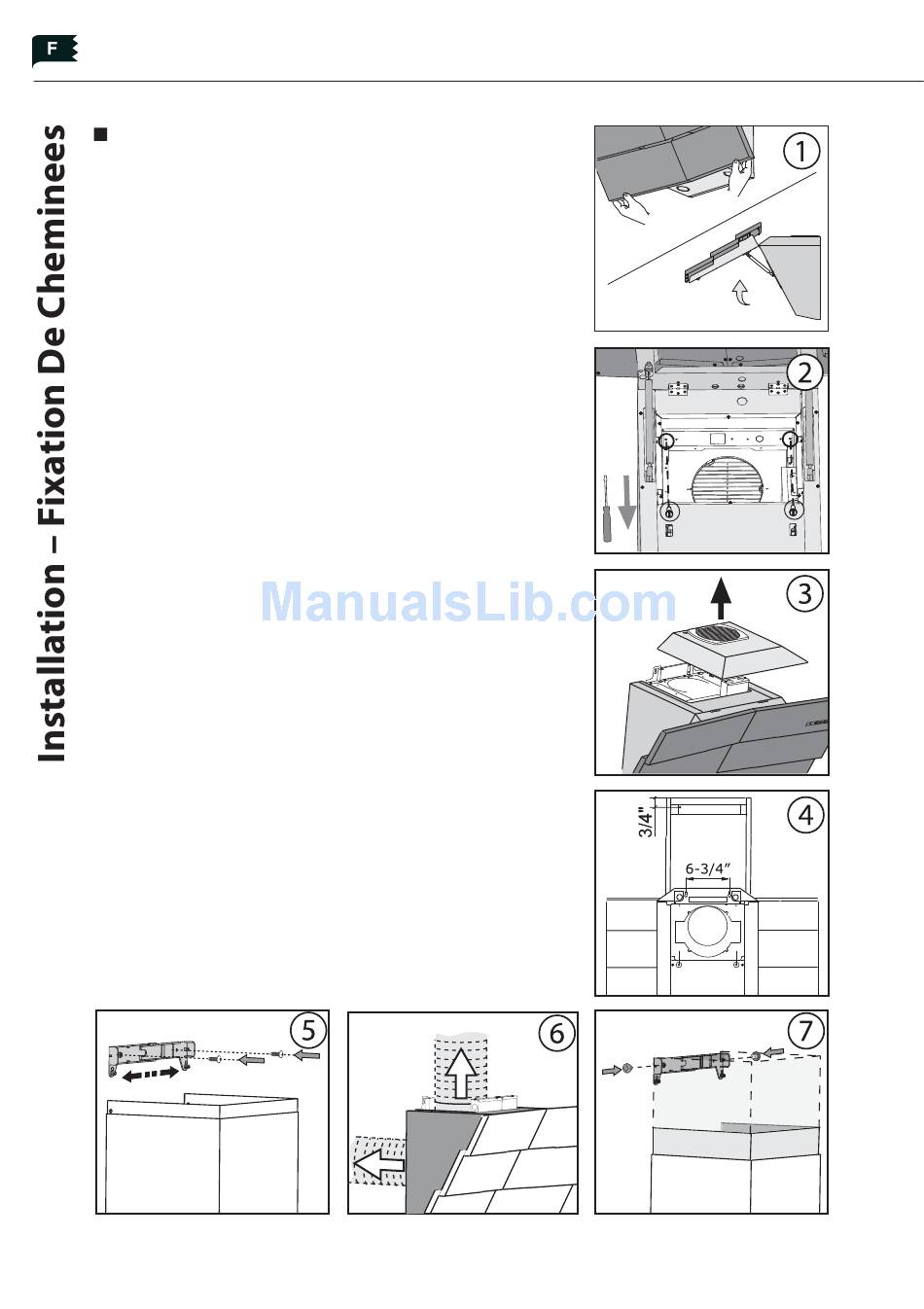

FISSAGGIO DEI CAMINI

1. Ouvrir la porte. Fig.1
NOTE! Ouvrir la face en agissant sur les pièces ex-
térieures (voir. Fig.1) et en veillant à se tenir à une
distance raisonnable afi n d'éviter les chocs.
2. Retirez le panneau.
3. Dévissez les deux vis qui retiennent le chapeau à
l'intérieur de la hotte. Fig.2
4. Retirer le chapeau en le faisant glisser vers le haut.
Fig.3
Réglez la largeur de l'étrier de support de la
5.
cheminée afi n qu'il s'insère à l'intérieur de la
cheminée supérieure et respectez la distance
indiquée dans la
Fixez l'étrier à la paroi à peine sous le plafond en
6.
utilisant les (2) vis.
7. Positionnez le conduit (non fourni) proportionné à
l'installation sur la hotte et fi xez-le au collier
bouche de la sortie d' air du moteur
le ruban aluminium spécial. Fig. 6
Insérez la cheminée supérieure à l'intérieur de la
8.
cheminée inférieure. Positionnez les cheminées
dans le logement spécial sur la hotte.
Extraire le tube supérieur en le portant jusqu'à
9.
l'étrier et le fi xer avec les (2) vis.
Fig. 4
Fig.5
Fig. 7
- 4 -
www.zephyronline.com
sur la
en utilisant
