Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark
Tel. +45 6395 5555 - www.texas.dk - post@texas.dk
GTX 4000
Version 20.1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GTX 4000 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Texas Equipment GTX 4000

Summary of Contents for Texas Equipment GTX 4000

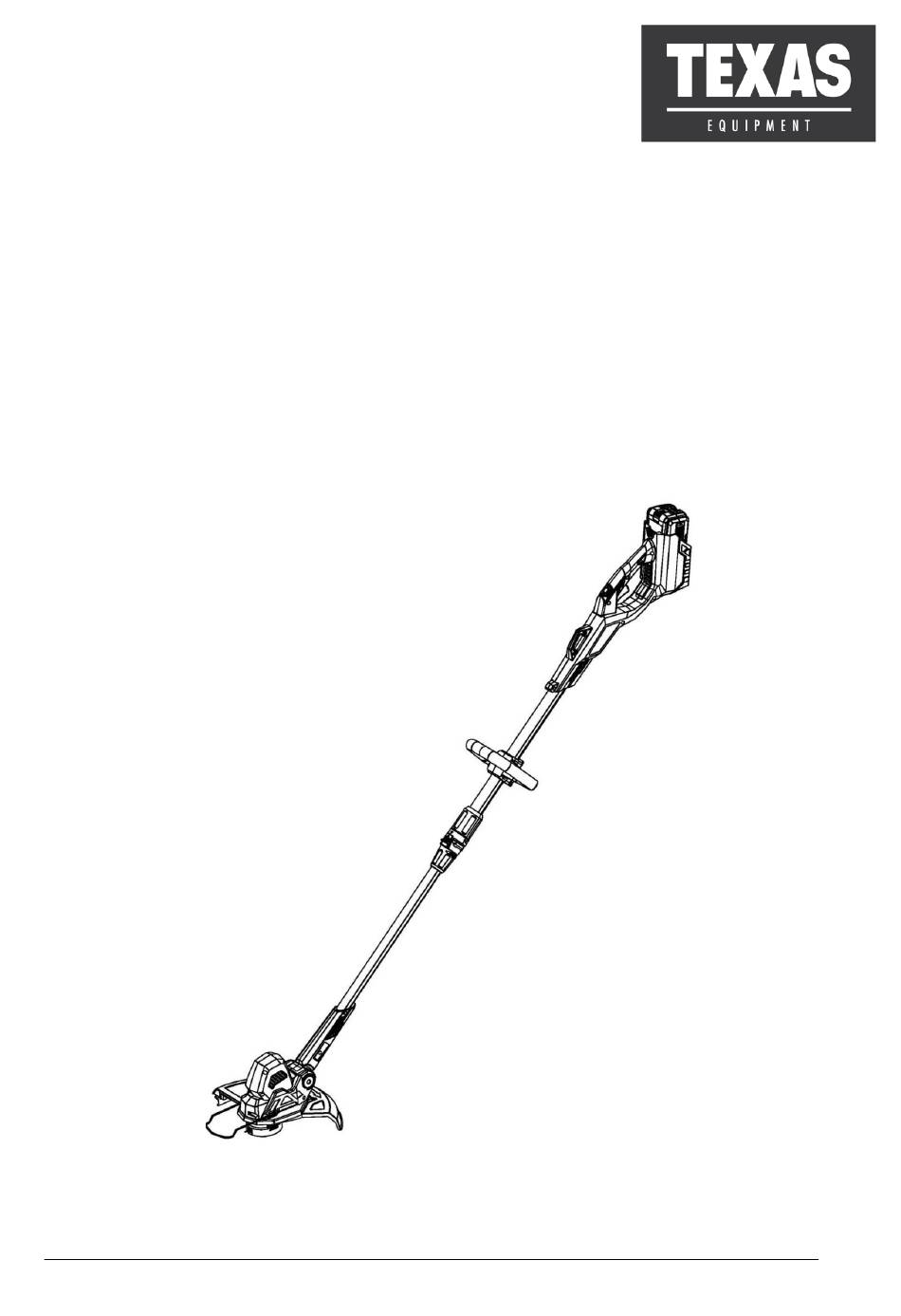

  • Page 1 DK Betjeningsvejledning GB User manual DE Bedienungsanleitung GTX 4000 Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Version 20.1 Tel. +45 6395 5555 - www.texas.dk - post@texas.dk...

  • Page 2: Sikkerhedssymboler

    Sikkerhedssymboler / Warning symbols / Warnsymbole Sikkerhedssymboler Warning symbols Advarsel: Warning: Warnung: Sikkerhedsinformation Safety information about Sicherheitsinformationen zu omkring situationer der kan hazards that can result in Gefahren, die zu Verletzungen ende i personskade personal injury führen können Læs betjeningsvejledningen Please read the user manual Die Bedienungsanleitung grundigt før maskinen...

  • Page 3: Table Of Contents

    Indholdsfortegnelse Sikkerhedssymboler......................2 1. Sikkerhedsforskrifter ......................4 2. Identifikation af dele ......................5 3. Montering ......................... 5 4. Batteri ..........................7 5. Opladning ........................7 6. Brug ..........................8 7. Justering .......................... 8 8. Kantklipning ........................9 9. Beklædning ........................9 10.

  • Page 4: Sikkerhedsforskrifter

    1. Sikkerhedsforskrifter Ved arbejde med en elektrisk trimmer bør sikkerhedsanvisningerne følges nøje. Gennemlæs betjeningsvejledningen grundigt inden du starter din maskine. Vær sikker på at du omgående kan stoppe maskinen og slukke motoren i tilfælde af uheld. Samtlige instruktioner omkring sikkerhed og vedligeholdelse af trimmeren tjener til din egen sikkerhed.

  • Page 5: Identifikation Af Dele

    2. Identifikation af dele 1. Batteri 2. Lås for batteri 3. Hovedafbryder 4. Sikkerhedskontakt 5. Aktiveringsknap 6. Håndtag 7. Håndtagslås 8. Knap til at dreje til kantklip funktion 9. Lås for teleskopskaft (drejes) 10. Knap for justering af vinkel 11. Skærm 12.
  • Page 6 Montering af skærm Skærmen indsættes i motorhus og skrues fast med tilhørende 2 skruer. Kniven i siden afkorter trimmersnøren, hvis den bliver for lang. Plantebeskytteren monteres som vist i de 2 huller på siden af motorhuset. Fastgørelse af fronthåndtag. For at flytte håndtaget, løsnes låseknappen bagpå. Håndtaget kan efterfølgende justeres op og ned.

  • Page 7: Batteri

    4. Batteri GTX 4000 leveres med batteri og batterioplader. Advarsel: Forsøg aldrig at skille batteriet ad, kortslutte det eller udsætte det for ekstrem varme/ild, da det kan medføre personskade og permanent skade på batteriet! Opladning • Brug kun den originale lader med art. nr. 90066658 (standard lader) eller 90066657 (hurtig lader).

  • Page 8: Brug

    Vigtigt: Opladeren slår selv fra, når batteriet er fuldt. Det anbefales dog ikke at lade på batteriet i mere end 24 timer. Det anbefales så vidt muligt at køre batteriet helt tomt, og lade det fuldt op hver gang, da dette vil forlænge levetiden på...

  • Page 9: Kantklipning

    8. Kantklipning Græstrimmeren kan ændres til en kanttrimmer ved at: 1. Indstil vinklen på trimmerhovedet (tryk på den gule knap A), så skaftet kommer længste muligt ned. 2. Tryk på den gule knap (B) på skaftet og drej 90 grader. 3.

  • Page 10: Montering Af Trimmersnøre

    12. Montering af trimmersnøre Før der udføres reparationer eller vedligeholdelse på trimmeren, skal strømmen være afbrudt, dvs. batteriet skal være afmonteret. Produktet leveres med trimmersnøre på spolen. Når behov for at montere ny trimmersnøre gøres følgende: 1. Tryk på de to tappe og fjern bunddækslet på trimmerhoved 2.
  • Page 11 Contents Warning symbols ......................... 2 1. General safety instructions .................... 12 2. Identification of parts ...................... 13 3. Assembly ........................13 4. Battery ........................... 15 5. Charging ........................15 6. Use ..........................16 7. Adjustment ........................16 8. Edging function ......................17 9.

  • Page 12: General Safety Instructions

    1. General safety instructions Follow the safety instructions for your trimmer. Read the manual before you start your machine. Always be sure you can stop and turn off the engine in case of an accident. Instructions regarding safety and maintenance are for your own safety. •...

  • Page 13: Identification Of Parts

    2. Identification of parts 1. Battery 2. Lock for battery 3. Main switch 4. Safety switch 5. Trigger switch 6. Handle 7. Handle lock 8. Button to turn to edging function 9. Lock for telescopic shaft 10. Button for adjusting angle 11.
  • Page 14 Mounting the guard Place the guard on the motor house and fix it with the 2 included screws. The knife on the side will shorten the nylon line if it becomes too long. The plant protector is mounted as shown in the 2 holes on side of motor housing. Mounting the front handle To change position of the handle, release the lock on the backside.

  • Page 15: Battery

    4. Battery GTX4000 is delivered with both battery and charger. Warning: Do not try to disassemble, short circuit or put it to extreme heat or fire, as it can cause serious inquiry and permanent damage to the battery! Charging • Only use the original charger with art.

  • Page 16: Use

    Important: The charger will stop, when the battery is full. However, it is not recommended to leave the battery in charger for more than 24 hours. It is recommended to drain the battery completely and fully charge it whenever possible, as it can increase the health of the battery.

  • Page 17: Edging Function

    8. Edging function The grass trimmer can be changed into an edge cutter in the following way: 1. Set the angle of the trimmer head (press the yellow button A) to the lowest position. 2. Press the yellow button (B) on the shaft and turn it 90 degrees. 3.

  • Page 18: Rewinding The Spool

    12. Rewinding the spool Before any service and maintenance is done, the power must be disconnected, it means the battery removed from the tool. The spool is supplied with the nylon line on it. When need to rewind the spool with new nylon line, follow these steps: 1.
  • Page 19 Inhaltsverzeichnis Sicherheitssymbole ............Fejl! Bogmærke er ikke defineret. 1. Allgemeine Sicherheitshinweise ..................20 2. Identifizierung der Teile ....................21 3. Montage ......................... 21 4. Akku ..........................23 5. Laden ..........................23 6. Verwendung ........................24 7. Einstellung ........................24 8. Kantenschneidfunktion ....................25 9.

  • Page 20: Allgemeine Sicherheitshinweise

    1. Allgemeine Sicherheitshinweise Befolgen Sie die Sicherheitshinweise für Ihren Rasentrimmer. Lesen Sie die Bedienungsanleitung vor dem Gebrauch des Geräts durch. Verwenden Sie das Gerät nur, wenn Sie sicher sind, dass Sie den Motor im Falle eines Unfalls stoppen und ausschalten können.

  • Page 21: Identifizierung Der Teile

    2. Identifizierung der Teile 1. Akku 2. Verriegelung für Akku 3. Hauptschalter 4. Sicherheitsschalter 5. Auslöserschalter 6. Handgriff 7. Handgriffverriegelung 8. Knopf zum Umschalten in den Kantenschneidmodus 9. Verriegelung für Teleskopschaft 10. Knopf zur Winkeleinstellung 11. Schutzvorrichtung 12. Messer 13. Pflanzenschutzvorrichtung 14.
  • Page 22 Montieren der Schutzvorrichtung Platzieren Sie die Schutzvorrichtung auf dem Motorgehäuse und befestigen Sie sie mit den zwei mitgelieferten Schrauben. Das Messer an der Seite kürzt den Nylonfaden, wenn dieser zu lang wird. Die Pflanzenschutzvorrichtung wird wie in der Abbildung gezeigt über die zwei Bohrungen an der Seite des Motorgehäuses angeschraubt.

  • Page 23: Akku

    4. Akku Der Rasentrimmer GTX4000 wird mit einem Akku und einem Ladegerät geliefert. Warnung: Versuchen Sie nicht, den Akku zu zerlegen oder kurzzuschließen, bzw. setzen Sie ihn weder extremer Hitze noch Feuer aus, da es andernfalls zu schwerwiegenden Verletzungen oder einer dauerhaften Beschädigung des Akkus kommen kann! Laden •...

  • Page 24: Verwendung

    Am Ladegerät zeigen 4 Leuchten den Status und den Ladezustand des Akkus an. • Leuchtet durchgehend rot: Das Ladegerät ist ladebereit, es ist jedoch kein Akku angeschlossen. • Blinkt rot: Batteriefehler oder Überhitzung (lassen Sie einen warmen Akku vor dem Aufladen immer abkühlen) •...

  • Page 25: Kantenschneidfunktion

    Der Winkel des Trimmerkopfs kann durch Drücken auf den gelben Knopf (A) angepasst werden. Die optimale Arbeitsposition ergibt sich häufig durch eine Kombination aus der richtigen Einstellung der Länge und des Winkels. Probieren Sie daher verschiedene Einstellungen aus. 8. Kantenschneidfunktion Der Rasentrimmer kann wie folgt in einen Kantenschneider verwandelt werden: 1.

  • Page 26: Lagerung

    10. Lagerung Bewahren Sie den Rasentrimmer trocken und außerhalb der Reichweite von Kindern auf. Es wird empfohlen, den Rasentrimmer nicht auf dem Trimmerkopf ruhend zu lagern. Hängen Sie ihn mithilfe des Handgriffs an einer Wand auf. 11. Reinigung Wenn der Rasentrimmer gereinigt werden soll, muss aus Sicherheitsgründen zuerst der Akku entfernt werden.
  • Page 27 7. Setzen Sie die Spule wieder ein und führen Sie die Fadenenden durch die Öffnungen an beiden Seiten. Ziehen Sie an beiden Fadenenden, wenn die Fadenspule eingerastet ist (Abb. 4). 8. Bringen Sie die untere Abdeckung wieder an. Abb. 1 Abb.

  • Page 28: Specifikationer

    13. Specifikationer / Specifications / Spezifikationen 13. Specifikationer 13. Specifications Produkt GTX 4000 Product GTX 4000 Motor specifikationer Motor specifications Motortype Batteri Lithium ion Motortype Battery Lithium ion Starter Elektrisk Starter Electric Batteri 40V, 2,5 Ah Battery 40V, 2,5 Ah...

  • Page 29: Ce Overensstemmelseserklæring

    Erklærer herved at materiel • Hereby certifies that the following • bevollmächtigter Vertreter: GTX 4000 Er fremstillet i overensstemmelse med følgende direktiver • Is in compliance with the specifications of following directives • Bescheinigt hiermit das die nachfolgenden • Steht im...
