Summary of Contents for Compur Monitors Statox 501

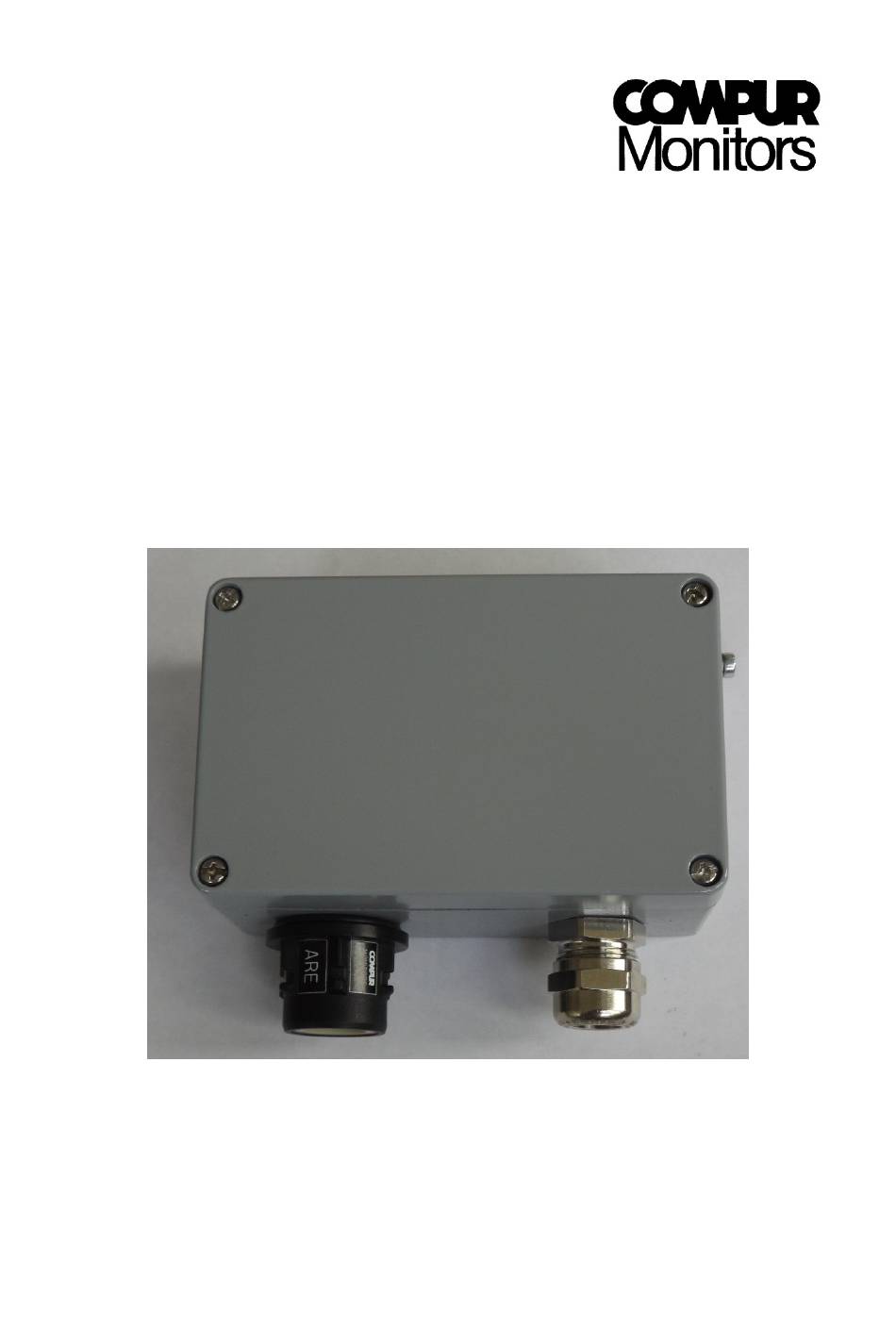

- Page 1 Statox 501 Messköpfe / Sensor Heads HRC / ARE / LCIR / MCIR / CO Bedienungsanleitung / Manual...
- Page 2 Statox 501 Ex Messkopf Statox 501 Ex Sensor Head Bedienungsanleitung Manual Inhaltsverzeichnis Contents Sicherheitshinweise Safety Instructions Systemkomponenten System Components Montage Installation Elektrischer Anschluss Electrical Connection Anschluss an Statox 502/503 Control Module Connection to a Statox 502/503 Control Module Kalibrierung / Justierung...
- Page 3 / black rot / red Messköpfe HRC/ARE/LCIR/MCIR / Sensor Heads HRC/ARE/LCIR/MCIR Messkopf LR Bild 1 / Picture 1: Statox 501 Ex Messkopf / Statox 501 Ex Sensor head Montage Installation Die Messköpfe werden mit 2 Schrauben Ø 4 mm an der The sensor heads are designed for wall mounting via 2 Wand befestigt und zur Vermeidung von EMV-Einflüssen...
- Page 4 Elektrischer Anschluss Electrical Connection Verwenden Sie engmaschig geschirmte Leitungen mit Use shielded cable with wire cross section 0,75 mm , e.g. Querschnitt 0,75 mm , z.B. Typ Ölflex 415 CP3 X 0.75. type Oelflex 415 CP3 X 0.75. The sensor heads can be Die Messköpfe können im 3-Drahtanschluss oder im operated in a three or a five - wire mode.
- Page 5 Bild 2: Anschluss des Statox 501 Ex Messkopfes an ein Statox 502/503 Control Modul Picture 2: Connection of the Statox 501 Ex Sensor head to a Statox 502/503 Control Module...
- Page 6 Mit einem von Compur and tends to be inaccurate. Using a reference factor Monitors ermittelten Referenzfaktor (muss mitbestellt determined by Compur Monitors (needs extra order), field werden) kann die Kalibrierung mit einem Ersatzprüfgas calibration can be done with a reference gas: ...
- Page 7 4.8 VDC Leistung / Electrical power ≤ 1 W ≤ 0.425 W Hersteller / Manufacturer COMPUR Monitors GmbH & Co. KG, D-81539 München Anwärmzeit / Warm-up time 60 s Einsatzbereich / Operating environment II 2 G Explosionsschutz / Explosion protection Ex db eb IIC T6 Gb rel.
- Page 8 München. of any patent. Instruments are manufactured by Compur Monitors GmbH & Co. KG, Munich. The General Conditions of Supply and Service of Compur Monitors GmbH & Co. KG are applicable. Compur Monitors GmbH & Co. KG Weißenseestraße 101 D-81539 München Tel.: ++49/89/ 6 20 38 268...
