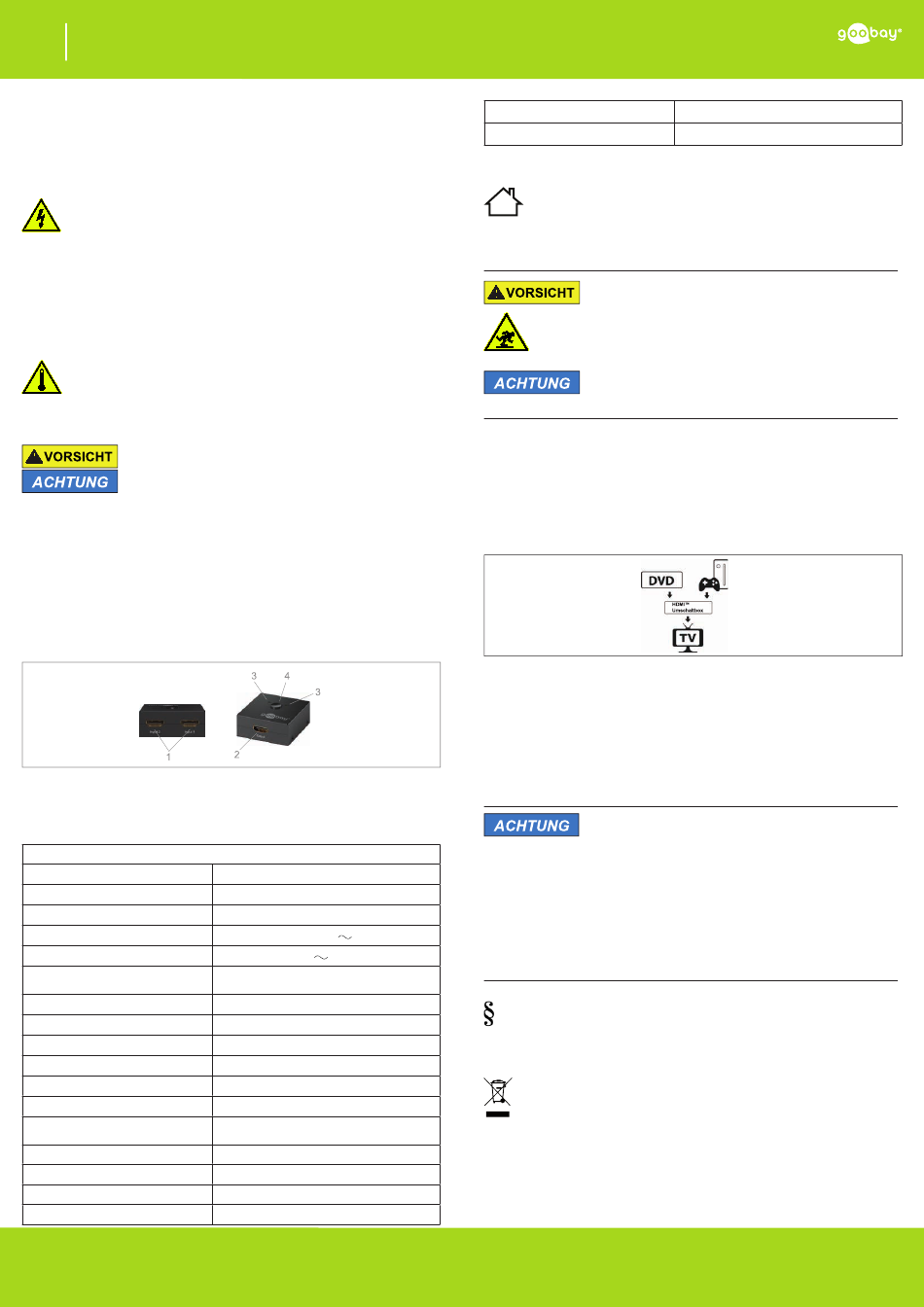

DE Betriebsanleitung
HDMI™ Umschaltbox
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
Stromschlaggefahr:
• Öffnen Sie niemals das Gehäuse.
• Modifizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in ein-
wandfreiem Zustand.
Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern
muss sofort vom Netz getrennt und gegen unbeabsichtigte Weiterbe-
nutzung gesichert werden.
Zielgruppeninformationen:
Nicht für Kinder geeignet.
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen
unbeabsichtigte Benutzung.
Hitzestau:
• Decken Sie das Produkt nicht ab.
• Halten Sie um das gesamte System ausreichend Freiraum, um
eine gute Belüftung aller Geräte zu gewährleisten und Beschädi-
gungen zu vermeiden.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Produkt
Die HDMI™ Umschaltboxen bieten Ihnen die Möglichkeit, bis zu 5 Quellgeräte mit
einem LCD/Plasma Fernseher oder einem Beamer zu verbinden.
• Mit HDCP pass-through
• Mit LED-Statusanzeige
• Einfache Installation und Bedienung
2.2 Lieferumfang
HDMI™ Umschaltbox, Betriebsanleitung

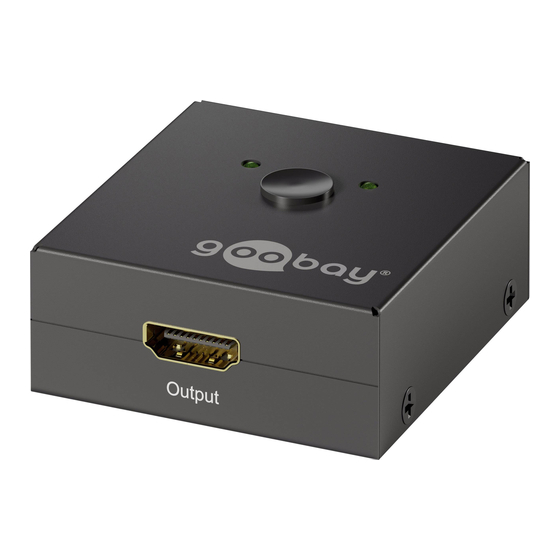

2.3 Bedienelemente und Teile
Fig. 1: Bedienelemente
1 HDMI™-Eingang (1 - 2) 2 HDMI™-AUSGANG
4 Wahltaster
2.4 Technische Daten
HDMI™ Umschaltbox
Arikel-Nr.
Eingänge
Ausgänge
Eingang Video-Signal
Eingang DDC- Signal
Max. Bereich des Einzelanschlusses
(Single Link)
Videoausgang
Unterstützte Video-Formate
Videoverstärker-Bandbreite
Auflösung VGA, DTV
Interlaced (50/60 Hz)
Progressive (50/60 Hz)
Audioformate
Betriebstemperaturbereich
Betriebsluftfeuchtigkeit
Lagertempertur
Luftfeuchtigkeit bei Lagerung
REV2017-11-30
V1.1
3 LED-Statusanzeige
58980
2 x HDMI™
1 x HDMI™
0,5 - 1 V
5 V (TTL)
3840 x 2160 @ 30 Hz
HDMI™ 1.4b + HDCP 1.0/1.1, DVI 1.0
VGA, DTV, HDTV
2,5 Gbit/s, 225 MHz
640x480, 800x600, 1024x768, 1920x1200
480i, 576i, 1080i
480p, 576p, 720p, 1080p, 4K x 2K
3D, Dolby Digital 5.1 (AC-3), DTS®,
DTS-HD HR, DTS-HD MA, LPCM
0 ~ +70 °C
10-85 % RH (keine Kondensation)
-10 ~ +80 °C
5-90 % RH (keine Kondensation)
Maße
Gewicht
Tab. 1: Technische Daten
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel „Beschreibung und Funktion"
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren
Unfällen und Schäden an Personen und Sachen führen.
4 Anschluss und Bedienung
Verletzungsgefahr durch Stolpern und Sturz
• Achten Sie darauf, dass die Anschlusskabel so verlegt werden
, dass sie niemanden behindern und nicht beschädigt werden.
• Installieren Sie das Produkt und die daran befestigten Geräte so,
dass keine Personen oder Sachen z.B.durch Herabstürzen oder
Stolpern verletzt oder beschädigt werden können.
Sachschäden durch falsches Platzieren und falsche
Spannungsversorgung
• Nur auf ebene und rutschfeste Unterlage platzieren.
4.1 Anschluss
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
2. Vergleichen Sie die technische Daten aller zu verwendenden
Geräte und stellen Sie die Kompatibilität sicher.
3. Schließen Sie die Quellgeräte, wie z.B. einen DVD-Player an
die Eingänge (1) der Umschaltbox an.
4. Schließen Sie das Ausgabegerät, z.B. HDTV an den Ausgang
(2) der Umschaltbox an.
Diese Umchaltbox funktioniert am besten mit HDMI™-Kabeln mit einer
Länge ≤ 5 m und einem Drahtdurchmesser von 26 AWG oder besser.
Fig. 2: Anschluss
4.2 Bedienung
Manuelle Auswahlfunktion via Wahltaster:
• Wählen Sie eines der Quellgeräte manuell über den Wahltas-
ter (4) an der HDMI™-Umschaltbox aus.
Wenn Sie einen Kanal ausgewählt haben, leuchtet die dazugehörige
LED.
5 Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und
in trockener und staubgeschützter Umgebung lagern.
• Originalverpackung für den Transport aufheben und verwenden.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe
und direkte Sonneneinstrahlung, Mikrowellen sowie Vibrationen
und mechanischen Druck.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschä-
digungen, Störungen und anderen nicht durch die Begleitdoku-
mentation behebbaren Probleme, an den Händler oder Hersteller.
6 Haftungshinweis
• Druckfehler und Änderungen an Produkt, Verpackung oder
Produktdokumentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können Sie in
aktueller Form unter den genannten Kontaktdaten anfragen.
7 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsach-
gemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen
können. Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG)
verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebens
dauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete,
öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu
regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der
Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmun-
gen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer
Umwelt. WEEE Nr.: 82898622
- 1 -
58980
49 x 52,2 x 20 mm
66 g
.
